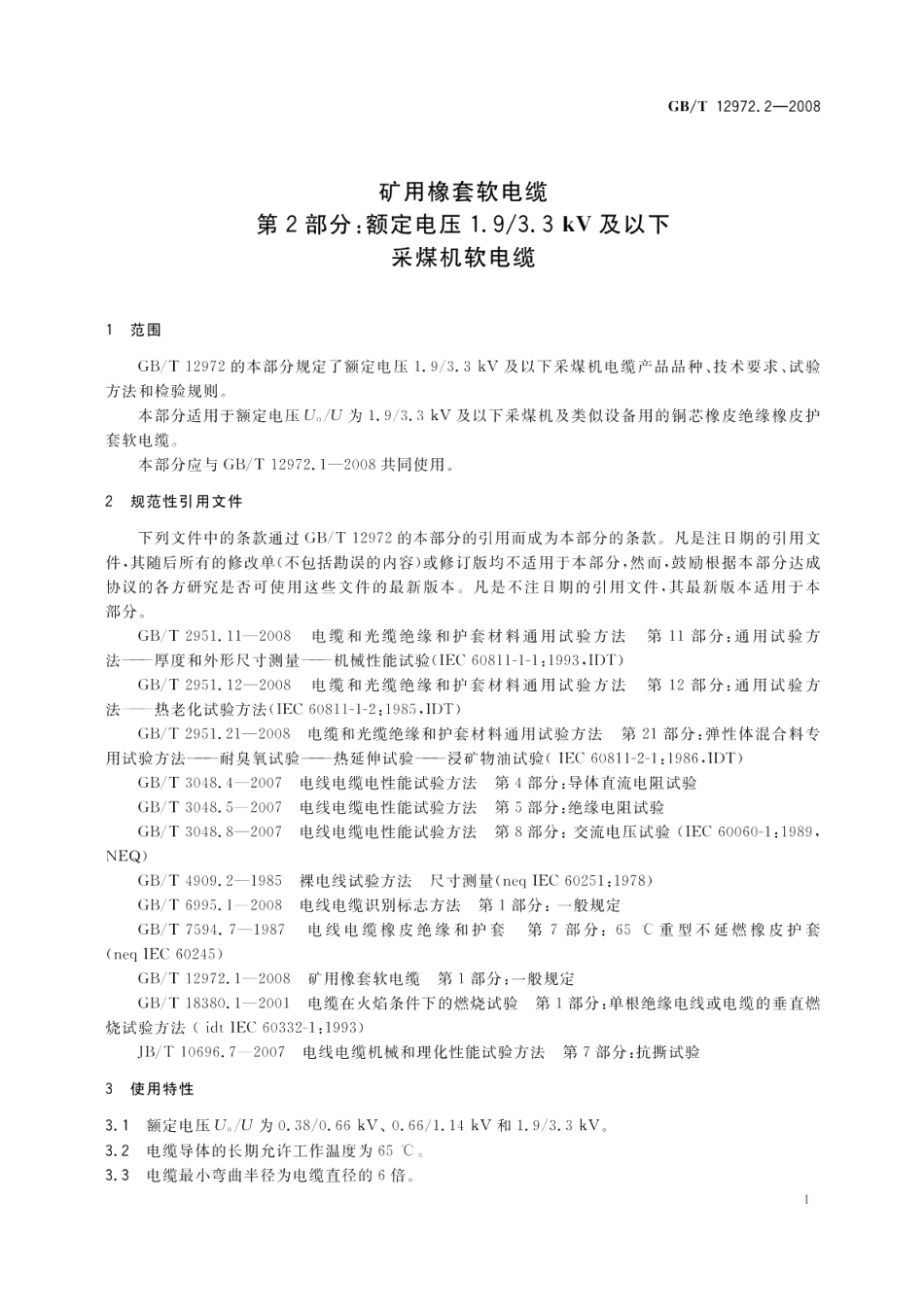

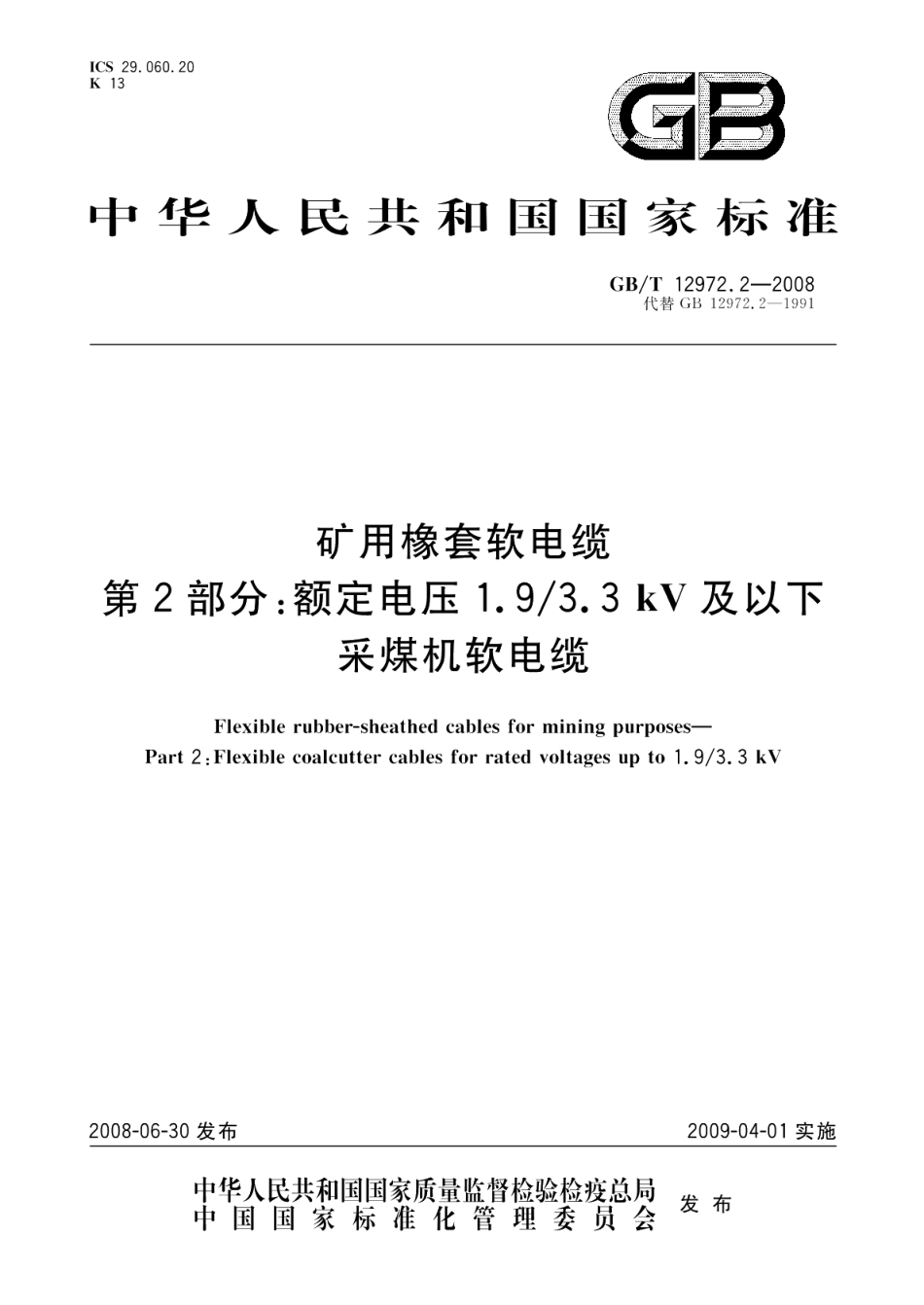

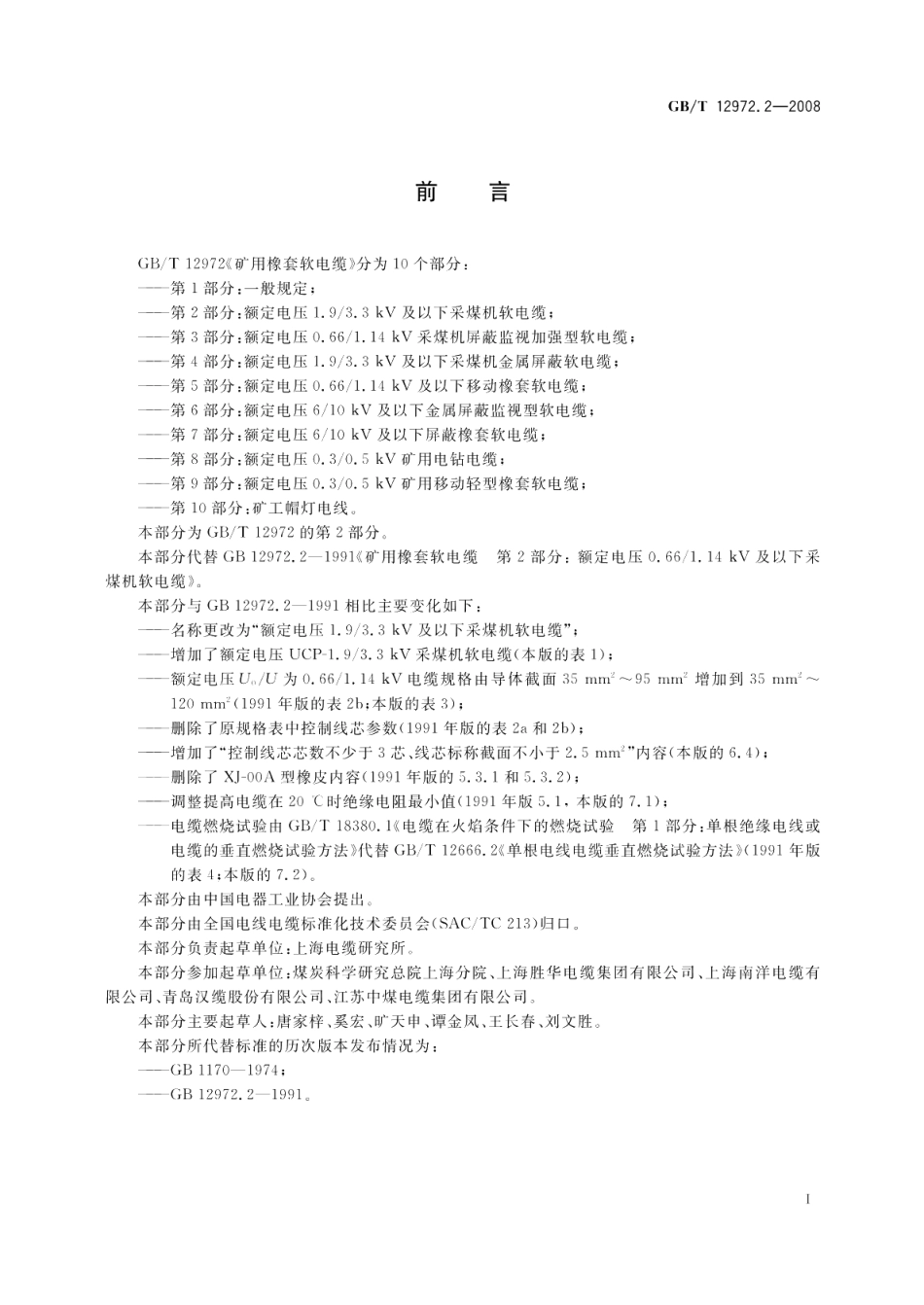

ICS29.060.20K13GB中华人民共和国国家标准GB/T 12972.2-2008代替GB12972.2-1991矿用橡套软电缆第2部分：额定电压1.9/3.3kV及以下采煤机软电缆Flexible rubber-sheathed cables for mining purposes-Part 2:Flexible coalcutter cables for rated voltages up to 1.9/3.3 kV2008-06-30发布2009-04-01实施中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会发布GB/T12972.2-2008表3电缆外径芯数导体标称截面动力线芯绝缘护套标称mmmm标称厚度厚度/mmmmUCP-0.66/1.14动力线芯接地线芯最小值最大值335162.047.251.43501102.2254.358.63701162.2个59.664.33951252.4264.570.131201252.670.076.5表4电缆外径/芯数导体标称截面/动力线芯绝缘护套标称mmmm标称厚度/厚度/mmmmUP-1.9/3.3动力线芯接地线芯最小值最大值3351102.8650.855.53501162.8756.961.63701253.062.867.93951253.067.573.031201353.2272.878.86技术要求6.1导体导体中的单丝应镀锡，导体表面可以包隔离层。6.2绝缘动力线芯和控制线芯的绝缘采用乙丙橡胶为基料的橡胶混合物，其性能应符合GB/T12972.1一2008附录A中IR1规定。线芯绝缘厚度应符合表2一表4规定。6.3屏蔽电缆绝缘屏蔽采用GB/T12972.1一2008表4中A类结构。6.4缆芯控制线芯芯数不少于3芯、线芯标称截面不小于2.5mm。控制线芯位置符合GB/T12972.1一2008中5.4.2b)的规定。接地线芯位置符合GB/T12972.1一2008中5.4.4e)的规定。线芯的绞合节径比不大于10。6.5护套外护套采用氯丁橡胶或相当材料为基料的橡胶混合物，其性能应符合GB7594.7一1987中XH-03A型规定，但抗撕裂强度应不低于7.5N/mm。3
