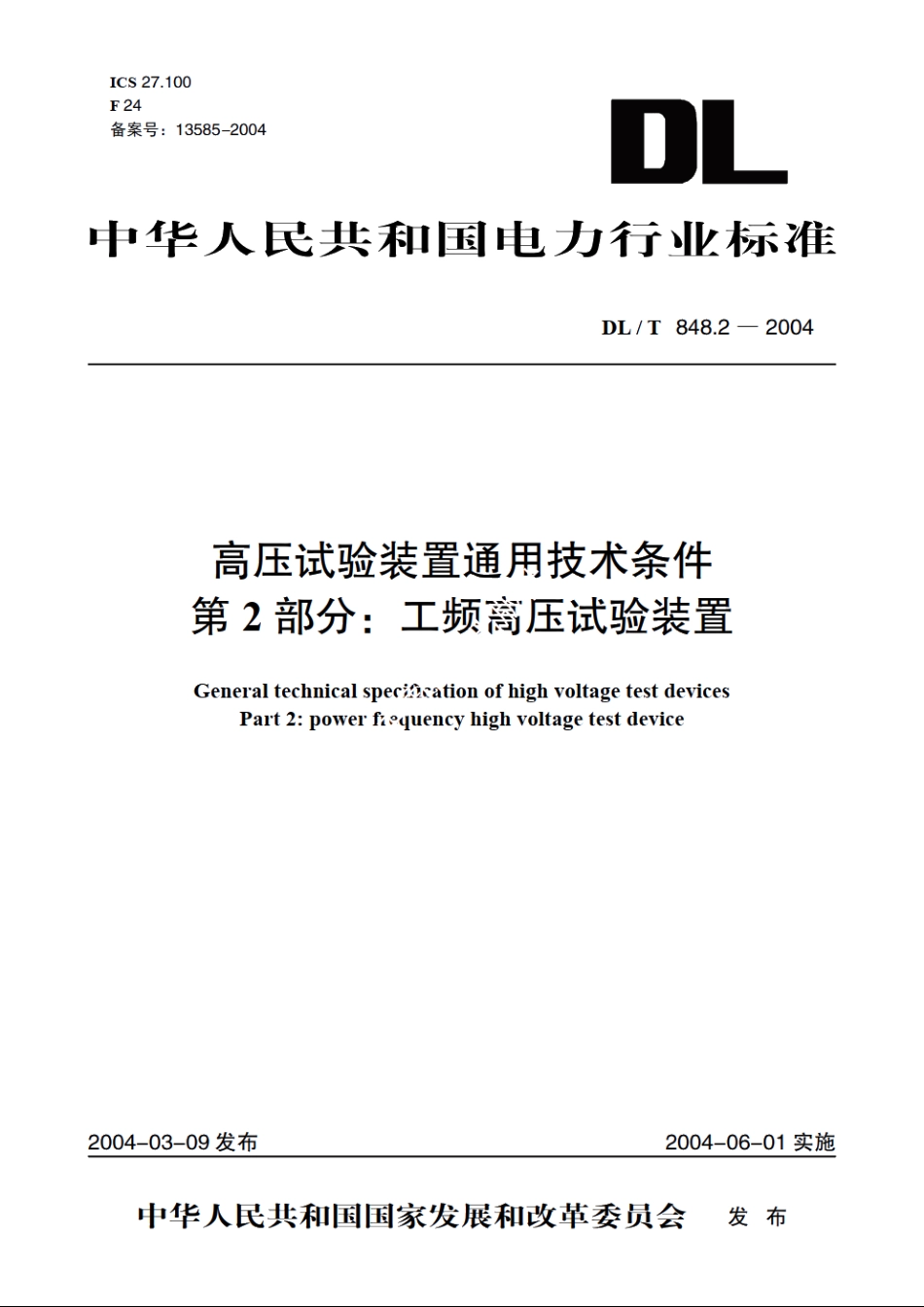

高压试验装置通用技术条件 第2部分：工频高压试验装置 DLT 848.2-2004.pdf

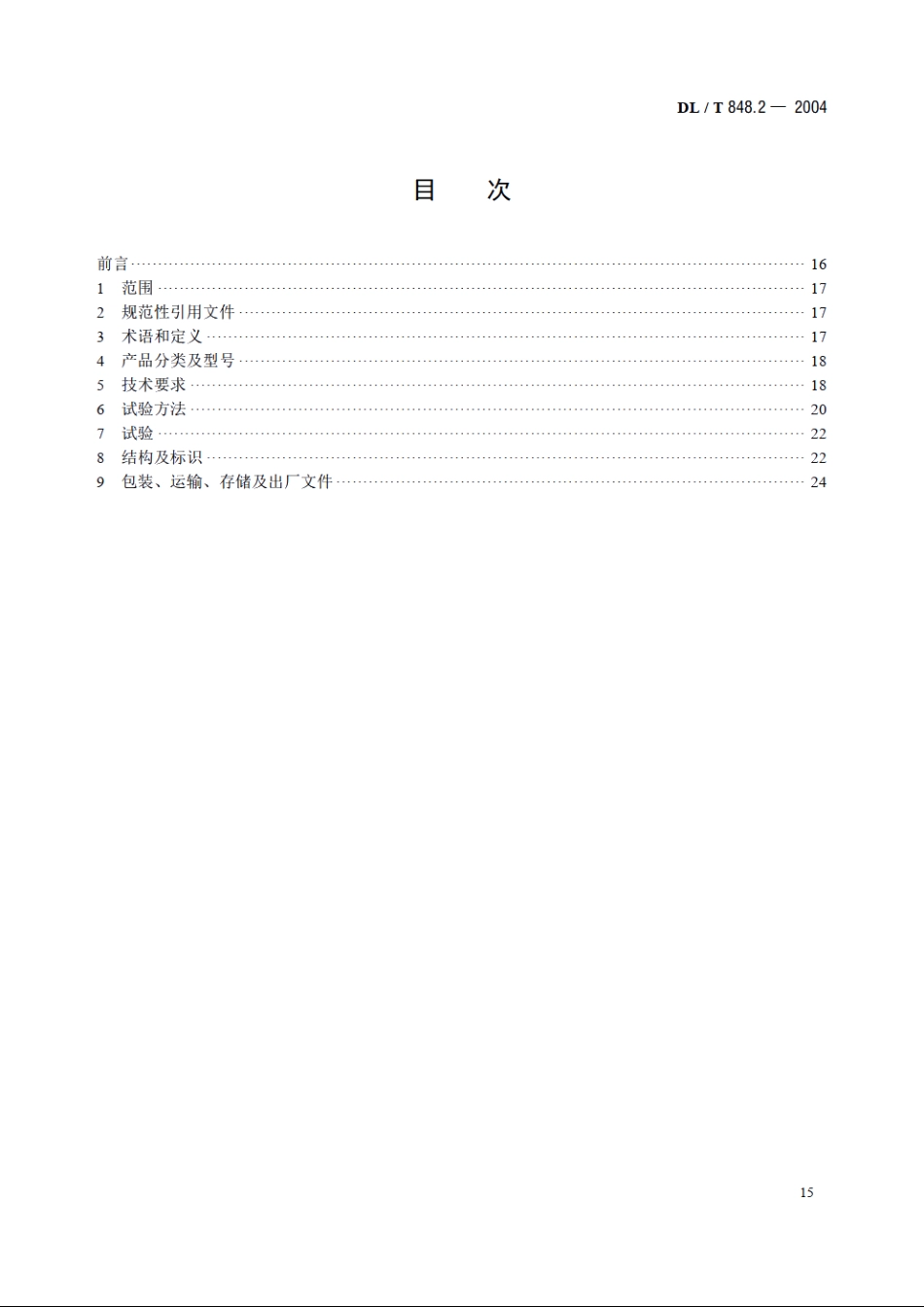

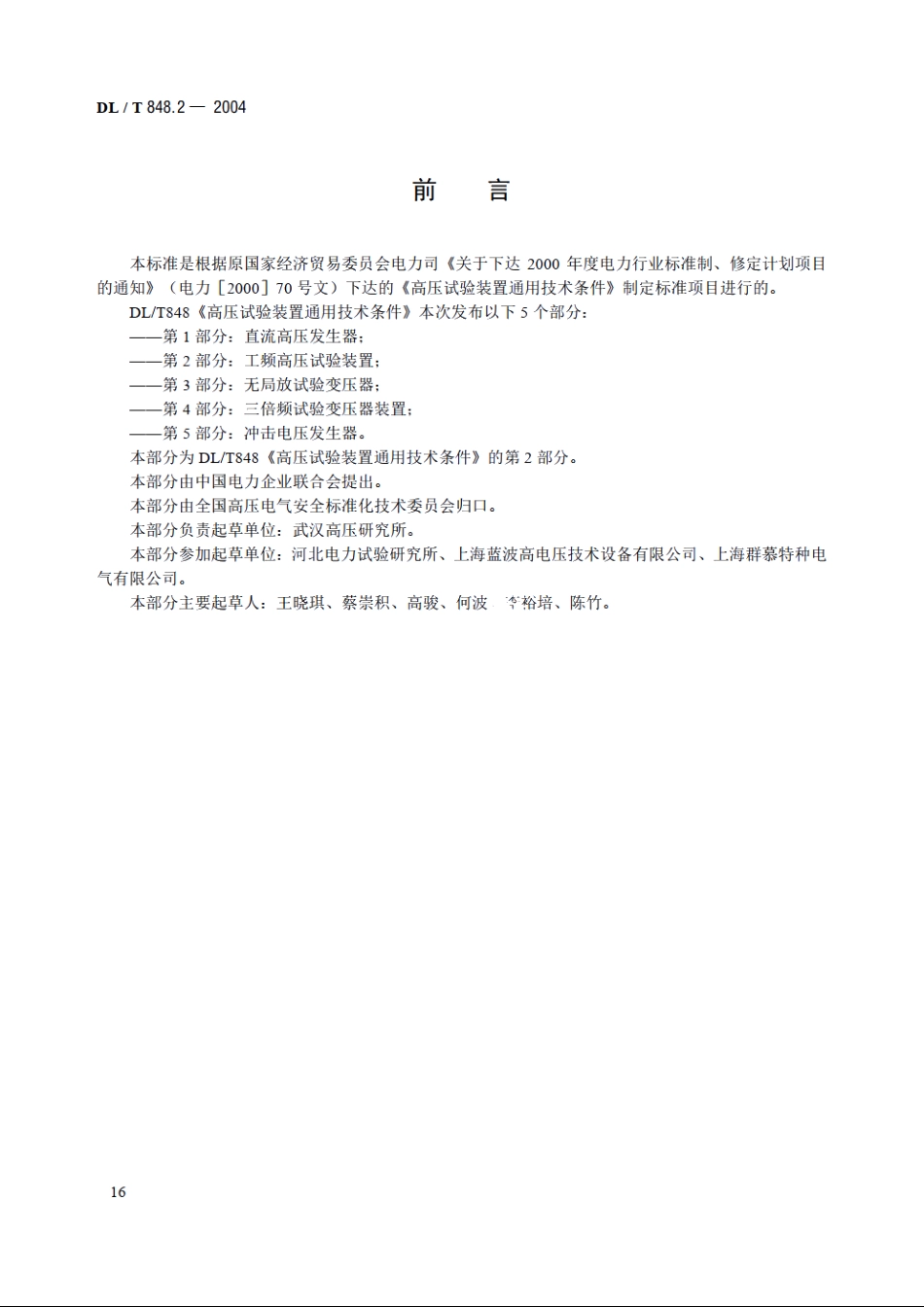

DL/T848.2-2004目次前言161范围172规范性引用文件173术语和定义114产品分类及型号185技术要求186试验方法207试验228结构及标识229包装、运输、存储及出厂文件24公DL/T848.2-2004前言本标准是根据原国家经济贸易委员会电力司关于下达2000年度电力行业标准制、修定计划项目的通知（电力200070号文）下达的高压试验装置通用技术条件制定标准项目进行的。DL/T848高压试验装置通用技术条件本次发布以下5个部分：一第1部分：直流高压发生器：一第2部分：工频高压试验装置：一一第3部分：无局放试验变压器：一第4部分：三倍频武验变压器装置：一第5部分：冲击电压发生器。本部分为DLT848高压试验装置通用技术条件的第2部分。本部分由中国电力企业联合会提出。本部分由全因高压电气安全标准化技术委员会归口。本部分负贵起草单位：武汉高压研究所。本部分参加起草单位：河北电力试验研究所、上海蓝波高电压技术设备有限公司、上海群慕特种电气有限公司。本部分主要起草人：王晓琪、蔡崇积、高骏、何波。裕培、陈竹。16DL/T848.2-2004高压试验装置通用技术条件第2部分：工频高压试验装置1范围DL/T848的本部分规定了额定电压为1000kTV及以下电压等级的单相工频高压试验装置（以下简称装置)的性能参数、技术要求、试验项目、试验方法、标志、包装、运输及储存条件。本部分适用于1000kV及以下单相工频高压试验装置的组件配置、设计、制造及使用，三相工频高压试验装置可参考本部分。2规范性引用文件下列文件中的条款通过DLT848的本部分的用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。GB/T2681电工成套装置中的导线颜色GB/T2682电工成套装置中的指示灯和按钮的颜色GB4793.1测量、控制和试验室用电气设备的安全多第1部分：通用要求DT IEC61010-1:1990GB/T11023一1989高压开关设备六氟化疏气体密封试验方法GB/T12501.2一1997电工电子设备按中出防护分类第2部分：对电击防护要求的导则GB/T16927.2一1997高电压试验技木第2部分：测量系统EQV IEC60060-2:1994B/T5473一1991仪用电压互感器B8749一1998调压器通用技术条件JB/T9641一1999试验变压器JJG314一1994测量用电压互感器JJG496-1996工频高压分压器3术语和定义DL/T848的本部分采用下列术语和定义。3.1工频高压试验装置power-.frequency high voltage test device由调压器、试验变压器、测量、控制和保护等基本组件组成的试验装置。3.2一体式装置complete device调压器、式验变压器、控制装置及保护装置（允许测量系统除外）组合成一体的装置。3.3分体式装置partial device控制装置、调压器、保护装置与试验变压器等用外连接的方式组合为一体的装置。3.4保护装置protective device1DL/T848.2-2004具有过电流保护、过压控制和操作联锁功能的组件统称为保护装置。保护电阻也是保护装置的一种，主要包括水电阻和固体电阻两类。4产品分类及型号4.1产品分类产品分为一体式装置和分体式装置两类。4.2产品型号型号命名GZ装置额定电压(kV)装置额定容量(kVA)分体式(F)、一体式(Y)工频高压试验装置5技术要求5.1使用条件装置的使用条件如下：a)环境温度：-5+40：b)相对湿度：+25时不超过90%：)使用环境应无明显的尘埃、烟、腐蚀性、！款性气体、水蒸气和盐雾，无严重的震动情况：d)海拔高度：不大于1000m。5.2额定标称值及配置5.2.1额定标称容量a)一体式装置额定标称容量推荐值：0.2,0.5,1,2,3,5,10,15,20kvA。b)分体式装置额定标称容量推荐值：5,10,15,20,25,30,50,100,150,200,250,300,400,500,600,750,1000kTA。5.2.2输入电压装置额定标称输入电压推荐值：0.22,0.38,3,6,10kTV。5.2.3输出电压装置额定标称输出电压推荐值：1,5,10,50,75,100,150,200,250,300,375,500,600,750,1000kV。5.2.4输出电流装置额定标称输出电流推荐值：0.1,0.2,0.25,0.5,1,2,4A。5.2.5装置的配置a)调压器的额定容量应不小于试验变压器的额定容量；b)配置的分压器类测量系统应满足GBT16927.2的要求，配置的电压互感器类测量系统应满足JJG314和JB/T5473要求。5.3性能要求18
