高压测试仪器及设备校准规范 第5部分：氧化锌避雷器阻性电流测试仪 DLT 1694.5-2017.pdf

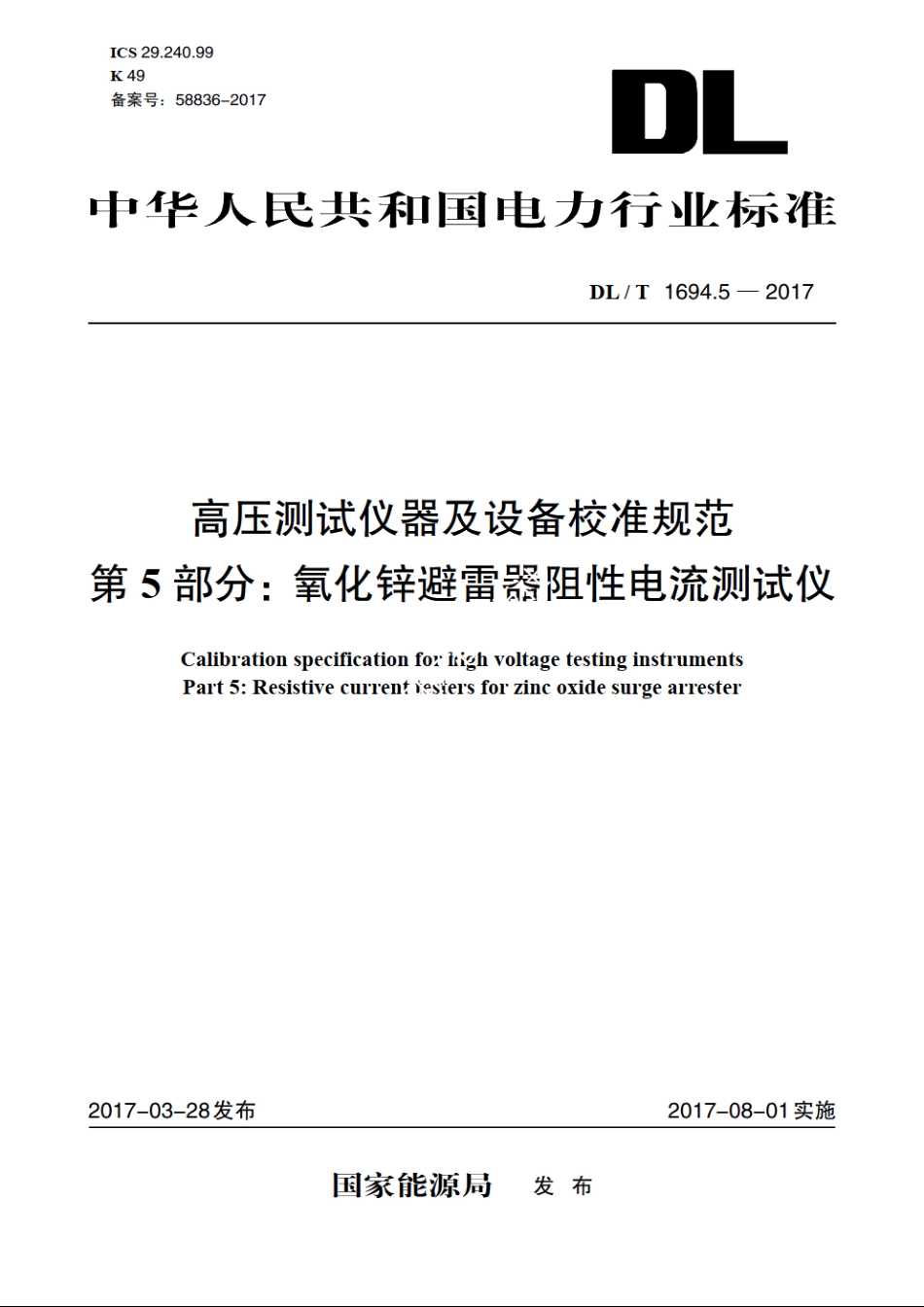

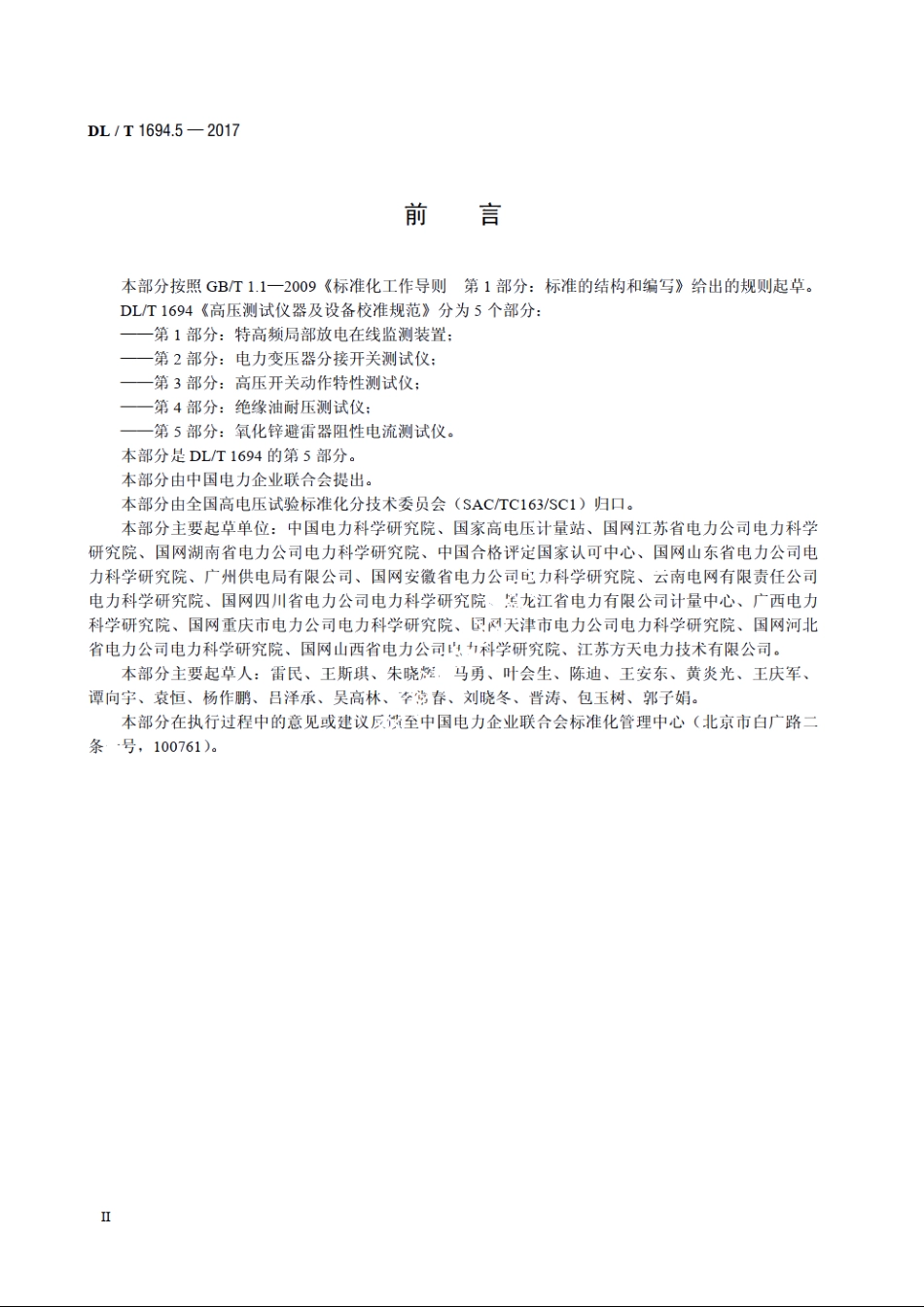

ICs29.240.99K49备案号：58836-2017I中华人民共和国电力行业标住DL/T1694.5-2017高压测试仪器及设备校准规范第5部分：氧化锌避雷器阻性电流测试仪Calibration specification for tigh voltage testing instrumentsPart 5:Resistive current iesiers for zinc oxide surge arrester2017-03-28发布2017-08-01实施国家能源局发布DL/T1694.5-2017前言本部分按照GBT1.1一2009标准化工作导则第1部分：标准的结构和编写给出的规则起草。DLT1694高压测试仪器及设备校准规范分为5个部分：一第1部分：特高频局部放电在线监测装置：一第2部分：电力变压器分接开关测试仪：第3部分：高压开关动作特性测试仪：第4部分：绝缘油耐压测试仪：第5部分：氧化梓避雷器阻性电流测试仪。本部分是DL/T1694的第5部分。本部分由中因电力企业联合会提出本部分由全国高电压试验标准化分技术委员会(SAC/TC163/SC1)归口。本部分主要起草单位：中国电力科学研究院、国家高电压计量站、国网江苏省电力公司电力科学研究院、国网湖南省电力公司电力科学研究院、中国合格评定国家认可中心、国网山东省电力公司电力科学研究院、广州供电局有限公司、国网安微省电力公司心力科学研究院、云南电网有限责任公司电力科学研究院、国网四川省电力公司电力科学研究院、黑龙江省电力有限公司计量中心、广西电力科学研究院、国网重庆市电力公司电力科学研究院、园风天津市电力公司电力科学研究院、国网河北省电力公司电力科学研究院、国网山西省电力公司+1科学研究院、江苏方天电力技术有限公司。本部分主要起草人：雷民、王斯琪、朱晓，马勇、叶会生、陈迪、王安东、黄炎光、王庆军、谭向宇、袁恒、杨作鹏、吕泽承、吴高林、李常春、刘晓冬、普涛、包玉树、郭子娟。本部分在执行过程中的意见或建议反货至中国电力企业联合会标准化管理中心（北京市白广路二条号，100761)。DL/T1694.5-2017高压测试仪器及设备校准规范第5部分：氧化锌避雷器阻性电流测试仪1范围本部分规定了氧化锌避宙器阻性电流测试仪的计量特性、校准条件、校准项目和方法，以及复校时间间隔等要求。本部分适用于数字式氧化锌避雷器阻性电流测试仪和氧化锌避雷器泄漏电流测试仪的校准。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。DL/T987一2005氧化锌避雷器阻性电流测试仪通用技术条件3术语和定义下列术语和定义适用于本文件。3.1全电流total current在运行电压下流过避雷器的总电流，该电流山诅性分量和容性分量组成。3.2阻性电流resistive component of,rtnt通过避雷器的工频电流阻性分量的峰值，是由非线性电阻片的电阻所决定的那部分电流。DL/T987-2005,定义3.13.3容性电流capacitance component of current通过避雷器的工频电流容性分量的峰值，是由非线性电阻片的电容所决定的那部分电流。DL/T987-2005,定义3.23.4参比电压reference voltage测量时，需要输入个电压信号作为参考，用于确定通过避雷器工频电流的阻性分量和容性分量。DL/T987-2005,定义3.34概述氧化锌避雷器阻性电流测试仪（简称测试仪）是测量氧化锌避雷器交流电气参数的专用仪器，适用于各种电压等级的氧化锌避雷器的带电检测。其测试原理主要包括谐波分析法和补偿法等。其测量参数主要包恬全电流、阻性电流、容性电流、参比电压、相位角、有功功率等。5计量特性5.1测量范围测试仪各项参数测量范围：
