高压直流线路用盘形悬式复合瓷或玻璃绝缘子串元件 DLT 1471-2015.pdf

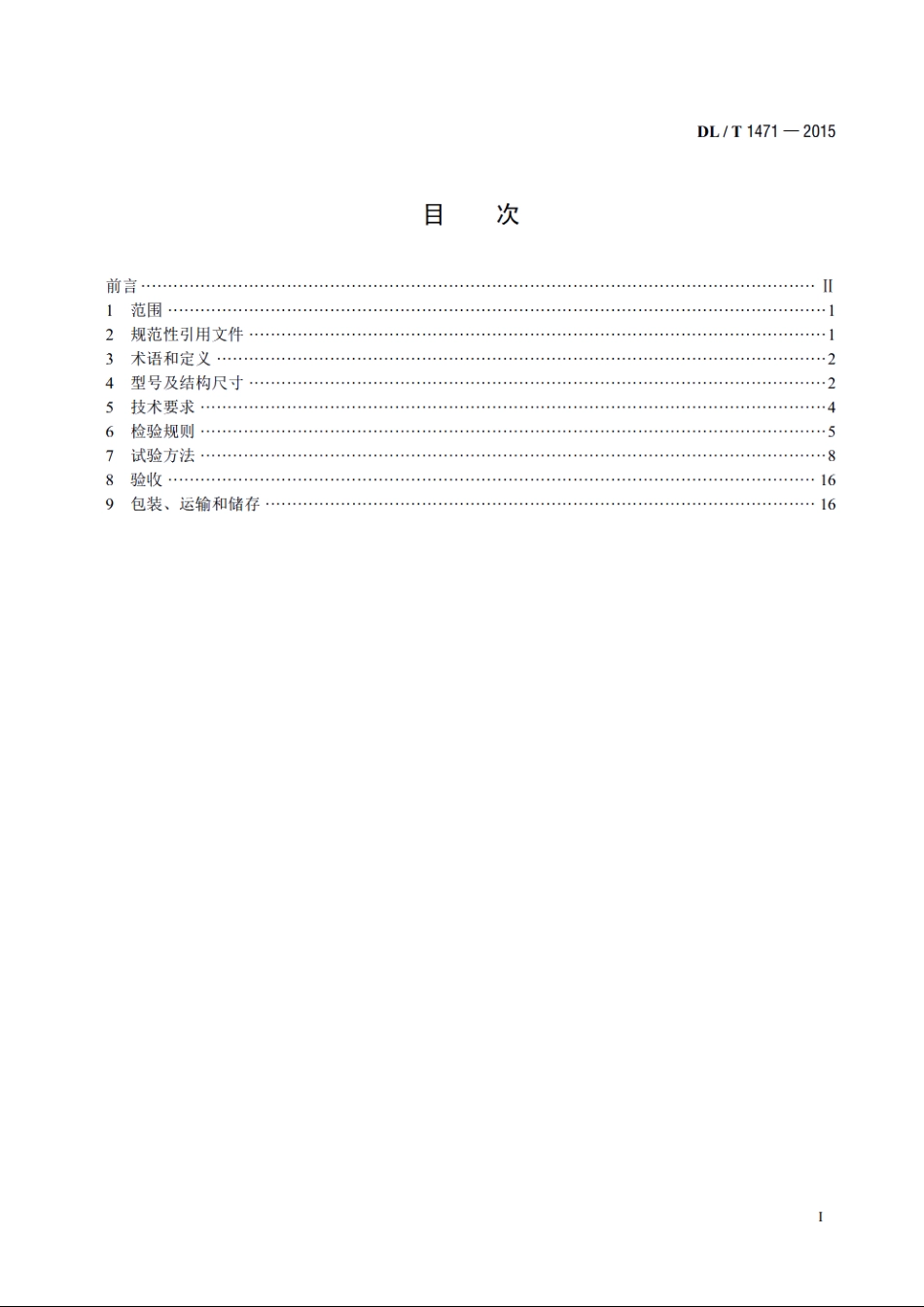

DL/T1471-2015目次前言川1范用12规范性引用文件13术语和定义24型号及结构尺寸25技术要求46检验规则57试验方法88验收169包装、运输和储存16DL/T1471-2015高压直流线路用盘形悬式复合瓷或玻璃绝缘子串元件1范围本标准规定了高压直流线路用盘形悬式复合瓷或玻璃绝缘子串元件的型号及结构尺寸、技术要求、检验规则、试验方法、验收、包装、运输和储存。本标准适用于标称电压高于1500V的直流架空电力线路用盘形悬式复合瓷或玻璃绝缘子（以下简称绝缘子)。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T775.2绝缘子试验方法第2部分：电气试验方法GBT1001.1标称电压高于1000V的架空线路绝袋子第1部分：交流系统用瓷或玻璃绝缘子元件定义、试验方法和判定准则GB/T2900.8电工术语绝缘子GB/T4056绝缘子串元件的球窝连接尺十GBT10707橡胶燃烧性能的测定GB/T16927.1高电压试验技术集1部分：一般定义及试验要求GBT19443标称电压高于1000V的架空线路用绝缘子直流系统用瓷或玻璃绝缘子元件定义、试验方法和接收准则GB/T20642高压线路绝缘子空气中冲击击穿试验GBT22707直流系统用高压绝缘子的人工污秽试验GB/T22708绝缘子串元件的热机和机械性能试验GBT22709架空线路玻璃或瓷绝缘子串元件绝缘体机戒破损后的残余强度GB/T24623高压绝缘子无线电干扰试验GBT25318绝缘子串元件球窝联接用锁紧销：尺寸和试验DLT376复合绝缘子用硅橡胶绝缘材料通用技术条件DLT627绝缘子用常温固化硅橡胶防污闪涂料DLT810500kV及以上电压等级直流棒形悬式复合绝缘子技术条件DLT1000.2标称电压高于1000V架空线路用绝缘子使用导则第2部分：直流系统用瓷或玻璃绝缘子BT4307绝缘子胶装用水泥胶合剂BT8177绝缘子金属附件热镀锌层通用技术条件JBT8178悬式绝缘子铁帽技术条件BT9673绝缘子产品包装JBT9677盘形悬式绝缘子钢脚DL/T1471-2015JB/T9678盘形悬式玻璃绝缘子用钢化玻璃绝缘件外观质量3术语和定义GBT2900.8、GB/T19443和DLT810所界定的以及下列术语和定义适用于本文件。3.1盘形悬式复合瓷或玻璃绝缘子cap and pin suspension ceramic or glass insulators with compositeshed以瓷或玻璃为内绝缘件，以高温硫化硅橡胶伞套材料作为外绝缘，并将瓷件或玻璃件全部包覆。注1：根据瓷件或玻璃件与复合材料的结合形式，通常包括以下两种类型：1)A类，由瓷或玻璃芯盘、高温硫化硅橡胶伞套和金属附件构成：2)B类，由盘形悬式瓷或玻璃绝缘子和高温硫化硅橡胶伞套材料科构成。注2：采用工厂复合化方式喷涂RTV防污闪涂料（厚度不小于0.3mm)的盘形悬式瓷或玻璃绝缘子可参照本标准进行检验。4型号及结构尺寸4.1型号绝缘子的型号及型号含义如下：口口口口口/口口AB一A米类DTM/G一双去伞/三层伞/空（动力学型/大盘径大爬距公称结构宫变(mm)P一防污型BC一时树连接/植型连接领定械（电）破坏负荷(kN)-直流盘形悬式绝缘子一硅橡胶复合材料4.2尺寸与特性A类绝缘子尺寸与特性见表1，B类绝缘子尺寸与特性见表2。表1A类绝缘子尺寸与特性主要尺寸电气性能机械性能mmkVkN连接规定直流公称结构公称最小公称标记SF6击穿耐受电压额定机械例行机械高度伞径爬电距离3耐受电压(不小于)(电)破坏H(不小于)负荷破坏负荷干湿FUD160B/155D(FXZWP-160)15532045020+2101405516080FUD160B/155M15542038520+1801204516080(FXZMP-160)FUDI60BP/I55T(FXZWP-160)15536063520+2101405516080FUD210B/155D17032045020+21014055210105(FXZWP-210)FUD210BP/155T(FXZWP-210)17036063520+21014055210105
