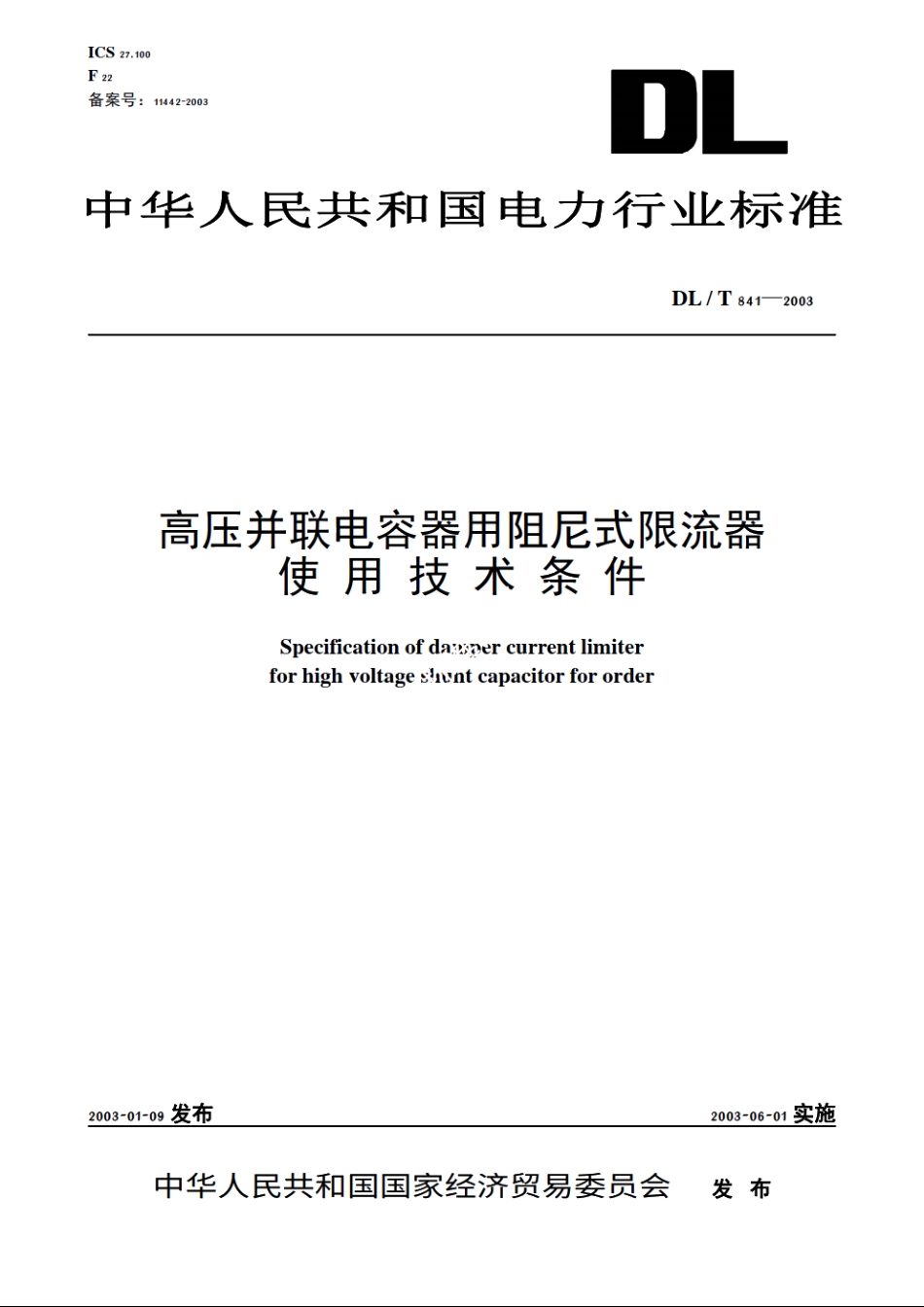

高压并联电容器用阻尼式限流器使用技术条件 DLT 841-2003.pdf

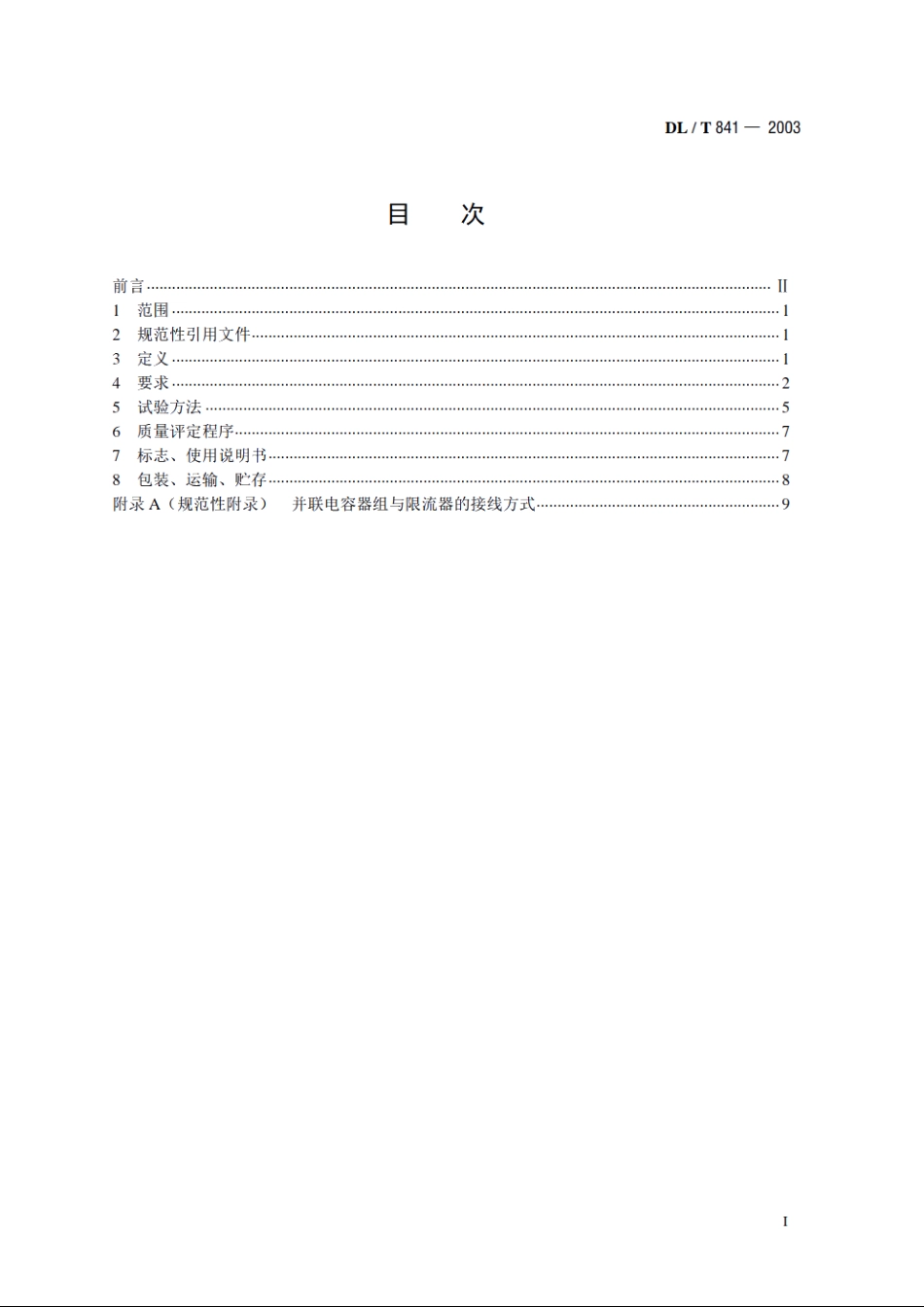

DL/T841-2003目次前言川】范用围2规范性引月文件13定义14要求25试验方法56质量评定程序77标志、使用说明书78包装、运输、贮存.8附录A(规范性附录)并联电容器组与限流器的接线方式9DL/T841-20033.6额定电感(Lw)rated inductance设计电抗器时采用的电感值。3.7额定容量(Sx)rated capability设计限流器中所采用的容量值。限流器额定容量即电抗器额定容量。3.8最大工作电流(Imax)maximum operating current电抗器能连续运行，且温升不超过规定值时的最大工频电流有效值。3.9最大短时电流(ID)maximum short-.time current在规定时间内，允许通过限流器而不引起异常发热和机械损伤的短时电流稳态分量的有效值。3.10最大瞬时电流(Is)maximum instantaneous current允许通过限流器，而不发生电气绝缘闪络击穿和机械损伤的电容器组合闸涌流的峰值。3.11额定频率(f)rated frequency设计电抗器时所采用的频率。3.12火花间隙(J)sparking gap在并联电容器组投入电网的瞬间，发生击穿接通定电阻器的火花间隙。3.13阻尼电阻器(R)damping resistor在并联电容器组投入电网的瞬间，经火花间隙接入的电阻器。3.14电阻器额定电流(IRN)rated current of resistor电阻器允许通过的持续工频电流的有效值。4要求4.1分类与命名4.1.1产品分类4.1.1.1按使用条件分：a)户内型：b)户外型。4.1.1.2按相数分：a)单相：b)三相。4.1.2型号命名2
