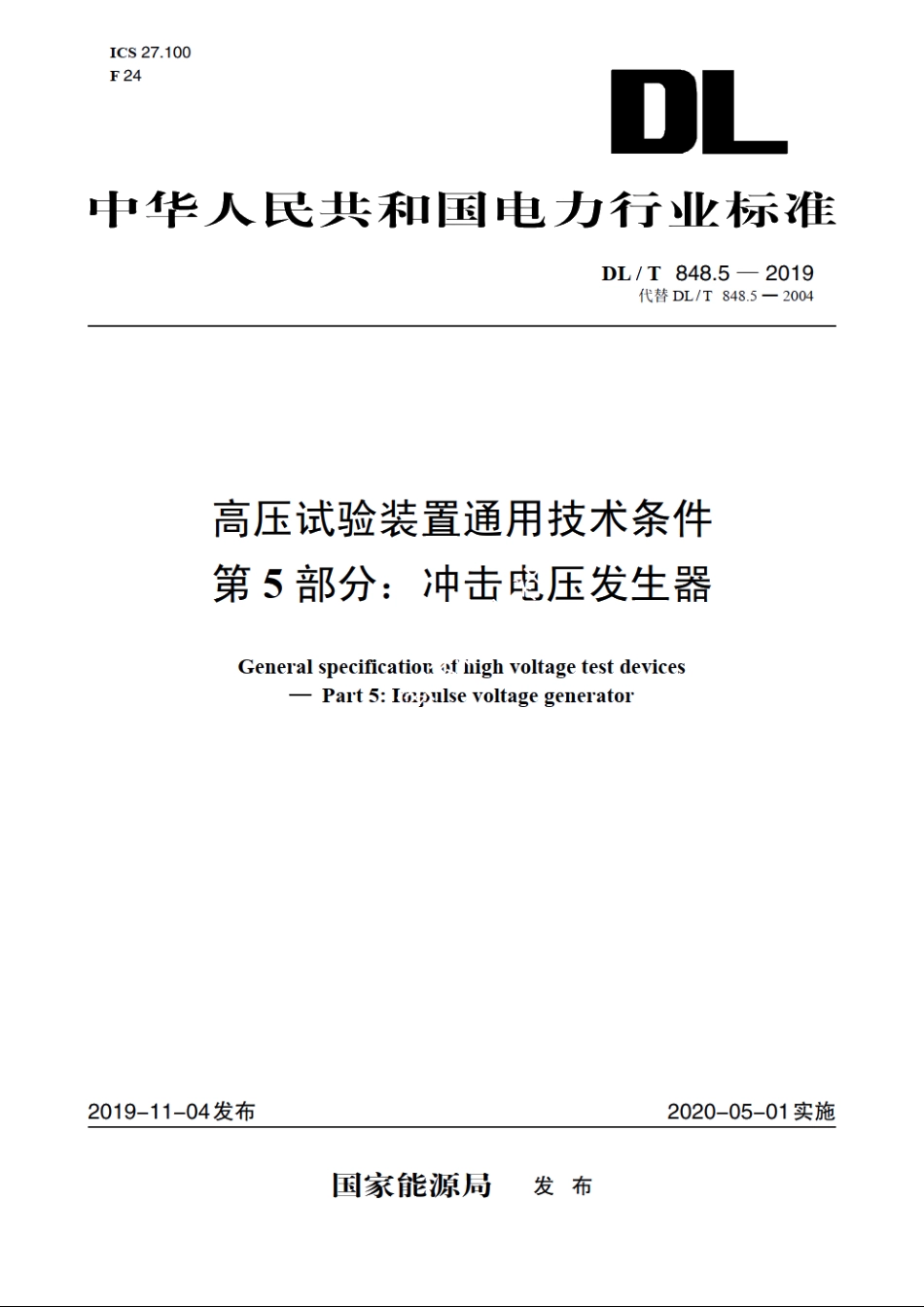

高压试验装置通用技术条件　第5部分：冲击电压发生器 DLT 848.5-2019.pdf

DL/T848.5-2019高压试验装置通用技术条件第5部分：冲击电压发生器1范围本部分规定了冲击电压发生器的技术要求、式验方法、检验规则，标识和随行文件以及包装、运输、防护和贮存等要求。本部分适用于冲击电压发生器的制造、使用和检验。冲击电压发生器标称电压和能量系列参见附求A。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GBT191包装储运图示标志GB/T5169.16电工电子产品着火危险试验第16部分式验火焰50W水平与垂直火焰试验方法GB/T11023高压开关设备六氟化硫气体密封试验方法GB/T16896.1高电压冲击测量仪器和软件第i部分：对仪器的要求GB/T16896.2高电压和大电流试验测量用：好和软件第2部分：对冲击电压和冲击电流试验用软件的要求GB/T16927.1高电压试验技术第1部分：般定义及试验要求GB/T16927.2高电压试验技术第2部分：测量系统GB26861一2011电力安全工作规程高压试验室部分GB50260电力设施抗震设计规范JB/T9641试验变压器3术语和定义下列术语和定义适用于本部分。3.1冲击电压impulse voltage迅速上升到峰值然后缓慢下降到零的非周期瞬态电压。注：对于特殊目的，可采用波前近似线性上升或瞬态振荡或近似矩形的冲击波。3.2雷电冲击电压lightning impulse voltage波前时间小于20s的冲击电压。3.3标准操作冲击电压standard switching impulse voltage具有波前时间为250s和半峰值时间为2500s的冲击电压。3.4标准雷电冲击电压standard lightning impulse voltage具有波前时间为1.2s和半峰值时间为50s的光滑的雷电冲击全波。1
