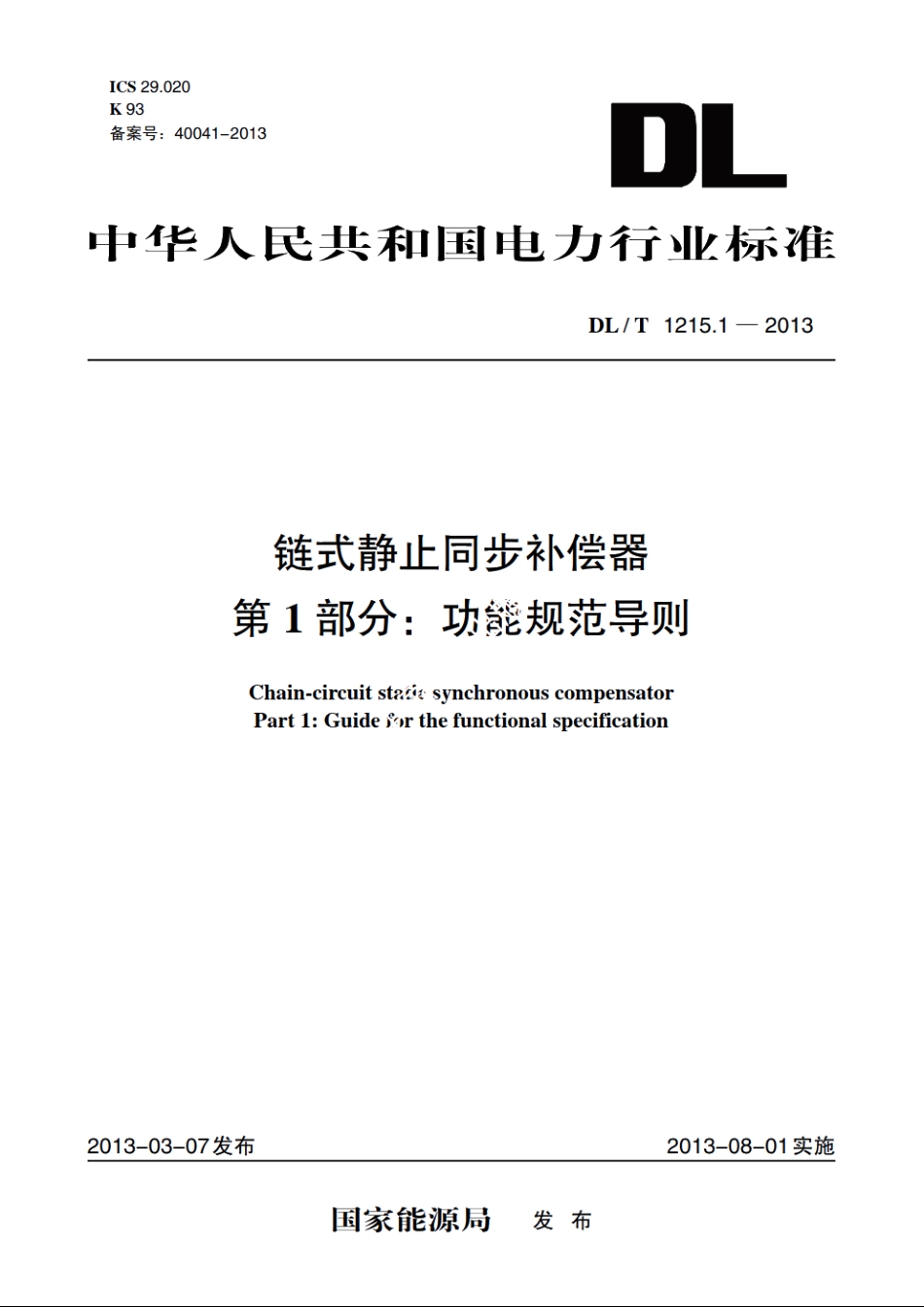

链式静止同步补偿器　第1部分：功能规范导则 DLT 1215.1-2013.pdf

DL/T1215.1-2013STATCOM种由并联接入系统的电压原换流器构成的静止同步发生器，其输出的容性或感性无功电流连续可调且在可运行系统电压范围内与系统电压无关。当用于配电系统中时，又称为配电静止同步补偿器(D-STATCOM)注：改写DLT1193-2012,定义4.1.2。3.3链节ink链式电压源换流器中的个换流模块。DLT1193-2012,定义4.3.43.4换流链converter chain由多个链节组成的实现换流运行的组装换流设备，可以实现复杂的换流过程。3.5链式静止同步补偿器chain-circuit STATCOM多电平静止同步补偿器的种，其换流器采用链式(H桥级联)电压源换流器。DLT1193-2012,定义4.3.33.6接口电抗器interface reactor连接于换流器与交流电网之间，为换流器与交流电网间电能传输提供通路的电抗器。DLT1193-2012,定义3.3.113.7接口变压器interface transformer连接于换流器与交流电网之间，在换流器与交流电网间传输电能的变压器。DLT1193-2012,定义3.3.103.8触发triggering通过控制脉冲使可控阀或换流臂正向导通的行为。3.9闭锁blocking通过停发可控阀或换流器的控制脉冲阻止其继续开通的操作。DLT1193-2012,定义3.4.153.10解锁deblocking通过解除可控阀或换流器的闭锁，允许其开通的操作。DLT1193一2012，定义3.4.163.11误通false firing阀或换流臂在不应开通的时刻触发开通的现象。DLT1193-2012,定义3.4.173.12阶跃响应时间step response time当输入阶跃控制信号后，链式STATCOM偷出电气量达到90%目标值所用的时间，且期间没有产生过冲，见图1。2
