高压试验装置通用技术条件 第4部分：三倍频试验变压器装置 DLT 848.4-2004.pdf

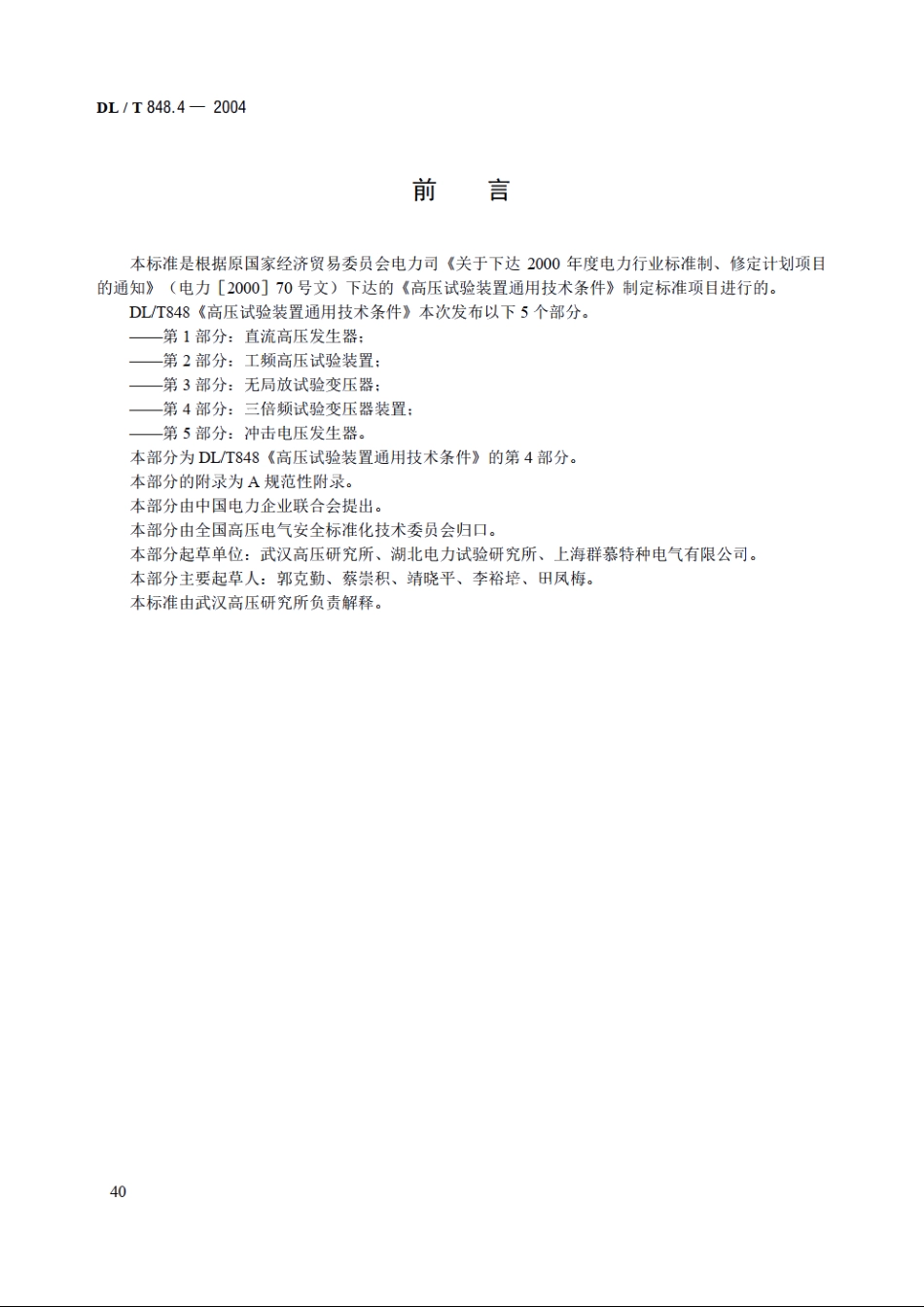

DL/T848.4-2004前言本标准是根据原国家经济贸易委员会电力司关于下达2000年度电力行业标准制、修定计划项目的通知（电力200070号文）下达的高压试验装置通用技术条件制定标准项目进行的。DL/T848高压试验装置通用技术条件本次发布以下5个部分。第1部分：直流高压发生器：一第2部分：工颜高压试验装置：一第3部分：无局放试验变压器：一第4部分：三倍频试验变压器装置：一第5部分：冲击电压发生器。本都分为DLT848高压试验装置通用技术条件的第4部分。本部分的附录为A规范性附录。本部分由中因电力企业联合会提出。本部分由全因高乐电气安全标准化技术委员会归口。本部分起草单位：武汉高压研究所、湖北电力试验研究所、上海群慕特种电气有限公司。本部分主要起草人：郭克勤、蔡崇积、靖晓平、李裕培、田凤梅。本标准由武汉高压研究所负责解释。40DL/T848.4-2004高压试验装置通用技术条件第4部分：三倍频试验变压器装置1范围DLT848的本部分规定了三倍频试验变压器装置的术语、分类、技术要求、试验方法、检验规则和标志、包装、运输储存条件。本部分适用于电压互感器、中小型变压器类设备进行绝缘性能试验用150Hz电原的三倍频试验变压器装置（以下简称装置）的设计、制造和使用。电子式调频电源装置可参照本部分有关内容。2规范性引用文件下列文件中的条款通过DLT848的本部分的用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。GB191包装储运图示标志EQV IS0780:1997GBT16927.1一1997高电压试验技术第1部分：一戏试验要求JB8749调压器通用技术条件3术语和定义下列术语和定义适用于DL/T848的本部分.3.1三倍频变压器装置triple-frequency iransformer一个三相五柱变压器或由三个单相变压器组成，其一次侧接成星形，二次侧接成开口三角形，在合适的磁路饱合状态下工作时，变压器二次侧开口三角输出电压频率为150Hz的电源装置（包括滤波、无功补偿单元、调压单元、控制保护单元)。3.2空载特性no-load characteristic装置输出端开路状态下施加规定的输入电压，与其输入电流和输出端电压的相关关系。3.3负载特性load characteristic装置输出端接入规定负载状态下，施加规定的输入电压与其输入电流的相关关系。3.4输出电压波形畸变率distortion factor of the output voltage waveform在规定负载范围内输出电压相对于150Hz时的正弦波波形畸变率。3.5等值阻性额定负载equivalence resistant rated load为提高装置的输出能力和改善输出电压波形对负载进行无功补偿使其接近阻性负载，此时对应的额定负载电阻值。3.6特性参数characteristic parameter41
