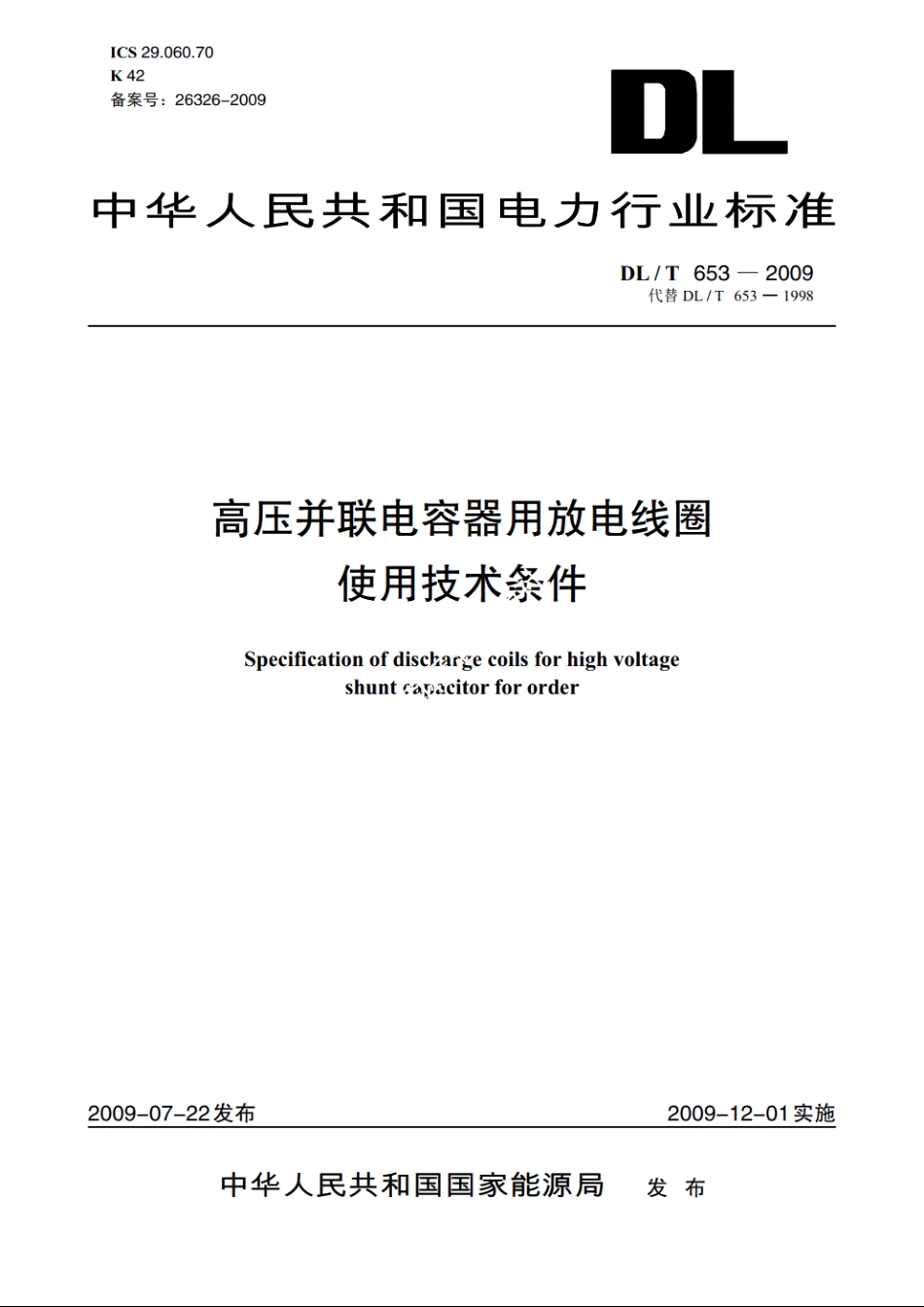

高压并联电容器用放电线圈使用技术条件 DLT 653-2009.pdf

DL/T653-20093.4接地端子earth terminal使与放电线圈的线圈相绝缘的外壳接地或使电位固定在外壳上而设置的端子。3.5外壳端子shell terminal对一次绕组的一端与外壳同电位结构的放电线圈，为使该端子连接到外部回路而在外壳上设置的端子。3.6额定一次电压(Uiw)rated primary voltage(UiN)放电线圈一次绕组端子间能连续承受的工频电压设计值的有效值。3.7额定二次电压(U2x)rated secondary voltage(U2N)二次绕组端子间的工频电压设计值的有效值。3.8额定二次负荷rated secondary load在额定频率和额定二次电压下，二次端子间连接的与本标准规定的准确级相对应的每一相的负荷(伏安)数。3.9配套电容器容量范围maximum reactive power of capacitor co-ordination for a discharge coil能满足电容器组的刺余电压在规定时间内降至规定电压以下时电容器组的三相容量上限值为配套电容器组容量范围，放电线圈仅适用这个限值以下容量的电容器组。3.10最高工作电压maximum operation voltage连续施加于放电线圈一次绕组端子间的不致使其奉俞形著缩短的工频电压限值。3.11额定绝缘水平rated insulation level放电线圈绝缘所能承受的耐压强度。3.12额定输出rated output在额定二次电压下及接有额定二次负荷时，由放电线圈所供给的二次回路的视在功率值（在规定功率因数下以伏安表示)。3.13电压误差（比值差）voltage error当有二次绕组时，放电线圈的实际变比和额定变比不相等所产生的误差。3.14相位差（角差）phase displacement当有二次绕组时，放电线圈一次电压相量与二次电压相量的相位之差。3.15准确级accuracy class当有二次绕组时，放电线圈所指定的误差等级，即在规定使用条件下的误差应在规定的限值内。常用电压误差（比值差）的百分值表示。3.16额定频率rated frequency放电线圈设计所规定的频率值。2
