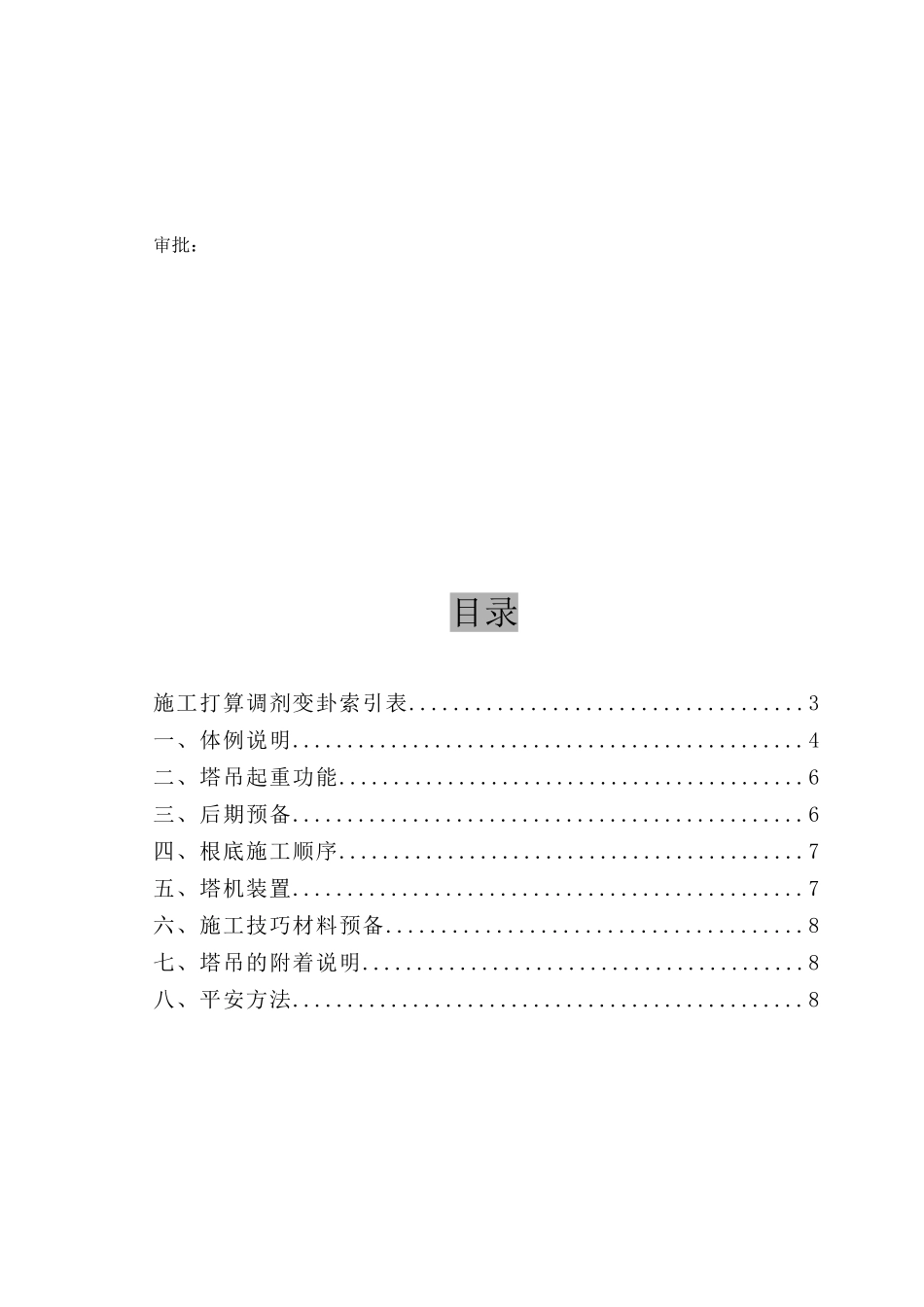

清华科技园翻新核心工程 塔吊装置施工打算 翻新核心工程技巧治理部 审批： 目录 施工打算调剂变卦索引表 3 一、体例说明 4 二、塔吊起重功能 6 三、后期预备 6 四、根底施工顺序 7 五、塔机装置 7 六、施工技巧材料预备 8 七、塔吊的附着说明 8 八、平安方法 8 施工打算调剂变卦索引表 序号 页码 章节号 变动内容 变动人 日期 变动单号 备注 一、体例说明 清华科技圆核心工程位于北京海淀区清华年夜学南侧，由中建一局团体公司总承包施工。该工程修建物檐口高度，为实现垂直吊物义务，必需在现场装置三台塔吊，它们分不是1#H3/36B、2#H3/36B、3#F0/23B，三台塔吊的现场安排见图1：塔吊现场立体安排图。塔吊装置时须相对操纵1#塔吊核心与3#塔吊核心米间距，以便1#塔吊能够拆装3#塔吊，同时3#塔吊装置45米起重臂，不至于碰撞1#塔吊塔身。 1#、2#塔吊要紧分不保障东、西两侧两栋17层主楼的施工，其型号为H3/36B，根底方法为承桩式根底装置方法，起重臂长为60米，臂端起分量为3.6吨，最年夜起分量为12吨，此塔须3道附着，此中第一道为临时附着，共需装置25节标准节，塔吊终极吊钩高度为。 3#塔吊要紧保障13层修建物的施工，其型号为F0/23B，根底方法为底板承台混杂体根底装置方法，起重臂长为45米，臂端起分量为2.65吨，最年夜起分量为10吨，此塔须1道附着，共需装置26节标准节，塔吊终极吊钩高度为73.3米。 1#、2#塔吊由于定位在基坑旁，塔吊的根底块必需承放在特制桩上，且保障特制桩钢筋伸入到根底块内，伸入量不低于1米。 打算体例参考了F0/23B塔机运用说明书、H3/36B塔机运用说明书跟过来成功的技巧打算。 二、塔机起重功能 F0/23B塔吊45米臂起重功能表如下： 幅度 (米) 16 18 20 22 24 26 28 30 32 34 36 38 40 42 44 45 起分量 (吨) 10 5 5 H3/36B塔吊60米起重功能表 幅度 (米) 26 30 32 34 36 39 40 42 44 46 48 50 54 60 起分量 (吨) 12 H3/36B塔吊55米起重功能表 幅度 (米) 26 29 31 33 35 37 39 45 47 49 51 53 55 起分量 (吨) 12 三、后期预备 一〕塔吊入场前现场施工预备： 1、按照打算对塔吊在现场进展精断定位，见图2：三台塔吊轴线定位图。 2、按照本打算供应的力学数据，对1#、2#塔吊的承桩进展科学打算跟制造，并供应承桩打算说明书，见图3：1#、2#塔吊根底施工图。 3、两台塔吊的承桩施工，并供应齐备的施工材料。 4、设置塔吊公用电箱。为了满意塔吊畸形任务，塔吊必需装备公用电箱，现场应按照塔吊的定位对塔机电箱公正安排，塔吊公用电箱距塔吊核心不得年夜于5米。 5、1#、2#塔吊〔H3/36B〕畸形任务所需的电容量为90KW，3#塔吊〔F0/23B〕畸形任务所需的电容量为70KW。 6、平坦园地，便于塔吊部件的摆放跟汽车吊的入场选位。由于2#塔吊需在土方施工进程中装置，现场须保存50吨汽车吊驶入槽底的坡道。 7、预备标号为C35的混凝土跟钢筋，见图5：塔吊根底块布筋图。 8、对三台塔吊根底块地区进展钎探。 9、在塔吊装置当日，现场须满意装置的施工前提，并派专人担任联络。 10、对排斥输电线或通讯线，架布防护设置。 二〕塔吊装备后期预备： 1、预备三台及格塔吊。 2、装置起重臂跟平衡臂时常用的牵引麻棕绳。 3、旋紧螺栓的电动扳手以及其余扳手跟装拆销轴的榔头。 4、运输塔吊部件所必需的车辆。 5、一切入场安拆职员必需持证上岗。 6、必需按照工程司理部一致恳求，对装备进展CI预备。 四、根底施工顺序 一〕1#、2#H3/36B塔吊根底施工： 1、 按照图2：三台塔吊轴线定位图,对塔吊在现场进展定位。 2、 按图3所示及承桩打算恳求，进展承桩的施工。 3、 开挖塔吊基坑，塔吊的基坑巨细为××〔四周思索留设500mm施工操纵面〕，塔吊基坑底部应为老土层，并夯实坑底。塔吊坑底泥土承载力不小于20吨/平方米。 4、 现场施工塔吊根底素混凝土垫层，垫层素混凝土垫层标号不小于C20，垫层恳求平坦，程度度操纵在0.2%，垫层混凝土强度到达60%，方可进展根底予埋工序。 5、 在垫层上标志2米×2米的正方形，此正方形核心必需与素混凝土垫层核心重合。 6、 由塔吊专业公司安置塔吊的马镫、予埋节，并用歪铁寻平。予埋节檐口程度度操纵在1‰内，到达恳求后将马镫、歪铁及予埋节点焊好，免得由于前面工序的操纵，坚决了曾经调剂好的程度度。 7、 现场绑扎塔吊根底钢筋，塔吊根底钢筋与承桩探出的1米阁下的钢筋必需绑扎相连。此道工序由施工质量治理局部做好进程操纵、施工记载、质量验收。 8、 现场丈量职员再次测试予埋节的程度度，程度度必需操纵在规那么的范畴以内，作好丈量记载。 9、 浇注C35的塔吊根底混凝土，并捣实。现场在此进程中必需随时监测予埋节檐口程度度，假设有变更，那么随时进展调剂，确保塔吊予埋节檐口程度。混凝土不得往一个偏向浇注，免得坚决预埋节。 10、塔吊根底颐养，作好混凝土强度讲演。 11、将接地电阻与予埋节焊接好，并将接地电阻的另一端插于土层里。 12、当塔吊根底混凝土强度到达70%以上时，经质量、平安局部验收及格前方能装置塔机。 注：塔吊的予埋施工采纳11吨以上汽车吊作为起重装备，汽车吊定位按标准进展。 二〕3#F0/23B塔吊根底施工： 1、 按照图2：三台塔吊轴线定位图,对塔吊在现场进展定位。 2、 按图4所示进展底板防水及垫层的施工。 3、 塔吊坑底泥土承载力不小于20吨/平方米。 4、 底板混凝土垫层强度到达60%，方可进展根底予埋工序。 5、 在垫层上标志2米×2米的正方形，此正方形核心必需与素混凝土垫层核心重合。 6、 由塔吊专业公司安置马镫、予埋节，并用歪铁寻平。予埋节檐口程度度操纵在1‰内，到达恳求后将马镫、歪铁及予埋节点焊好，免得由于前面工序的操纵，坚决了曾经调剂好的程度度。 7、 现场绑扎底板及塔机根底钢筋。此道工序由施工质量治理局部做好进程操纵、施工记载、质量验收。注：修建物底板下层钢筋强度年夜于塔吊根底混凝土块下层钢筋时，按修建物底板钢筋设置。 8、 现场丈量职员再次测试予埋节的程度度，程度度必需操纵在规那么的范畴以内，作好丈量记载。 9、 浇注底板混凝土，并捣实。现场在此进程中必需随时监测予埋节檐口程度度，假设有变更，那么随时进展调剂，确保塔吊予埋节檐口程度。混凝土不得往一个偏向浇注，免得坚决预埋节。 10、 塔吊根底混凝土〔既底板混凝土〕养护，作好混凝土强度讲演。 11、 当底板混凝土强度到达70%以上时，经质量、平安局部验收及格前方能装置塔机。 注：3#塔吊的予埋施工采纳1#H3/36B作为起重装备。 五、塔吊的装置 一〕1#、2#H3/36B塔吊装置： 〔一〕、装备选用：选用50吨汽车吊作为起重装备。 〔二〕、装置顺序〔汽车吊按照需求在现场自行选位〕： 1、塔吊装置过渡节。留意各塔机的顶升偏向，塔吊顶升偏向均朝南。 2、装置顶升套架，包含走道平台、扁担梁、油缸〔4.93吨〕。 3、装置反转展转装置(6.6吨)。先在空中上装置好引进年夜梁,而后吊装。 4、装置平衡臂，平衡臂必需分段吊装。 5、装置司机室、塔顶总成〔4.261吨〕。 6、衔接塔机用电线路，并缓慢反转展转平衡臂。 7、装置起重臂总成。起重小车的装置地位应在臂根部的限位处〔止动块〕。留意操纵起重臂的重心。1#、2#塔吊起重臂重14.59吨。 8、装置平衡重。塔吊配重设置方法为6F=18.6吨。 9、调试验收，及格后顶升14标准节，至塔吊自由高度。 二〕3#F0/23B塔吊的装置： 〔一〕、装备选用：选用1#H3/36B塔吊作为起重装备。 〔二〕、装置顺序： １、 塔吊装置过渡节。留意塔机的顶升偏向，塔吊顶升方朝南。 ２、 装置顶升套架，包含走道平台、扁担梁、油缸。〔4.93吨〕 ３、 装置反转展转装置(4.93吨).先在空中上装置好引进年夜梁,而后吊装。 ４、 装置平衡臂，塔吊全体吊装。 ５、 装置司机室、塔顶总成〔4.261吨〕。 ６、 衔接塔机用电线路，并缓慢反转展转平衡臂。 ７、 装置起重臂总成。起重小车的装置地位应在臂根部的限位处〔止动块〕。留意操纵起重臂的重心。塔吊起重臂重7.8吨。 ８、 装置平衡重，3#塔吊配重设置方法为4G=14.8吨。 ９、 调试验收，及格后顶升11标准节。 六、施工技巧材料预备 塔吊根底验收时应提交以下材料 1、 地基钎探记载。 2、 地基承载力讲演。 3、 塔吊根底施工记载。 七、塔吊的附着说明 １、 1#、2#塔吊附着地位图拜见图示6：1#、2#塔吊附着地位图。 ２、 3#塔吊附着立体图拜见图示7：3#塔吊附着立体图。 ３、 1、2#塔吊合计装置3道附着，分不装置在6F、9F、13F层上，此中6F层上的附着为临时附着；3#塔吊合计装置1道附着，装置在7F层上。 ４、 本打算的附着装置局部的附着点准确标高有待于塔吊装置终了后，按实践塔吊的丈量标高进展断定，本打算仅为表示说明。 八、平安方法 1、一切参与功课职员都必需遵守现场施工的各项平安标准及本工种平安操纵规程。 2、塔吊拆装必需指定一名熟习该范例塔吊、经历丰厚的工长现场批示。 3、塔吊司机、塔吊拆装职员以及塔吊批示都必需持有外地市级休息局部签发的特别工种操纵证。 4、塔吊司机每班功课前都必需对装备进展例行反省，塔吊的各项平安限位必需完全牢靠。 5、塔吊拆装前，拆装队必需熟习现场。 6、接地电阻不年夜于4欧姆。 7、在塔吊运输进程中，留意塔吊部件严禁与现场高压线碰撞。 8、塔吊在自升进程中，要公正分工，必需派专人不雅看顶升套架滚轮与标准节间间隔，派专人担任销轴的衔接，派专人担任液压油缸的操纵等。 9、塔吊在顶升进程中严禁反转展转起重臂。 10、塔身标准节之间的衔接销及其余任何部件之间的联接销都必需穿启齿销 11、塔身垂直度偏向不年夜于4‰。 12、由于3#塔吊的塔身距修建物较近〔约1000mm〕，塔身左近严禁站人。 13、塔吊装置好后，应遵照装置质量验收轨制、塔吊装置后验收跟交付运用轨制中恳求进展空载试验跟重载试验，反省各任务机构、电气操纵零碎均处于畸形任务形态，各平安保护装置完全、牢靠。 14、严
