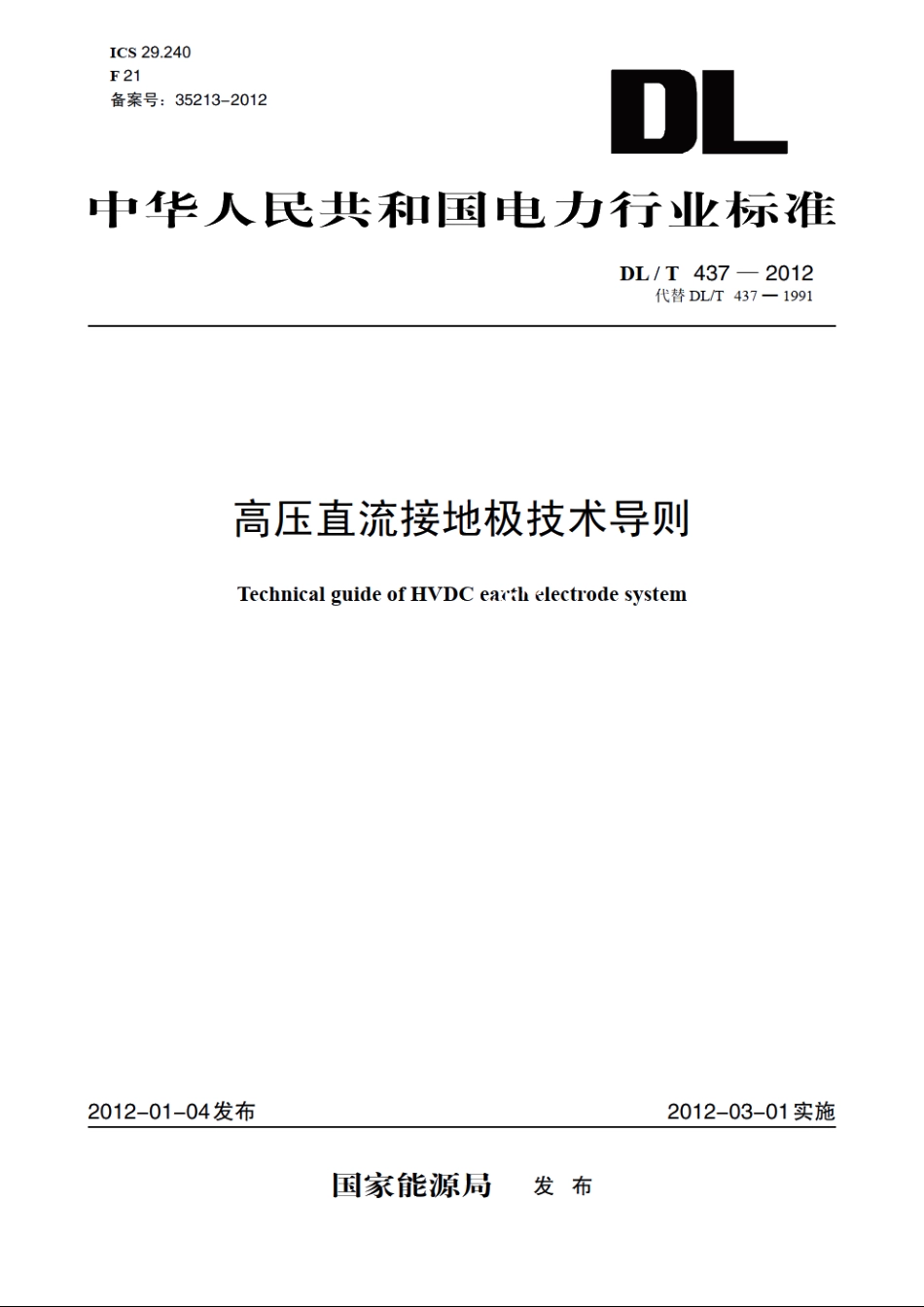

高压直流接地极技术导则 DLT 437-2012.pdf

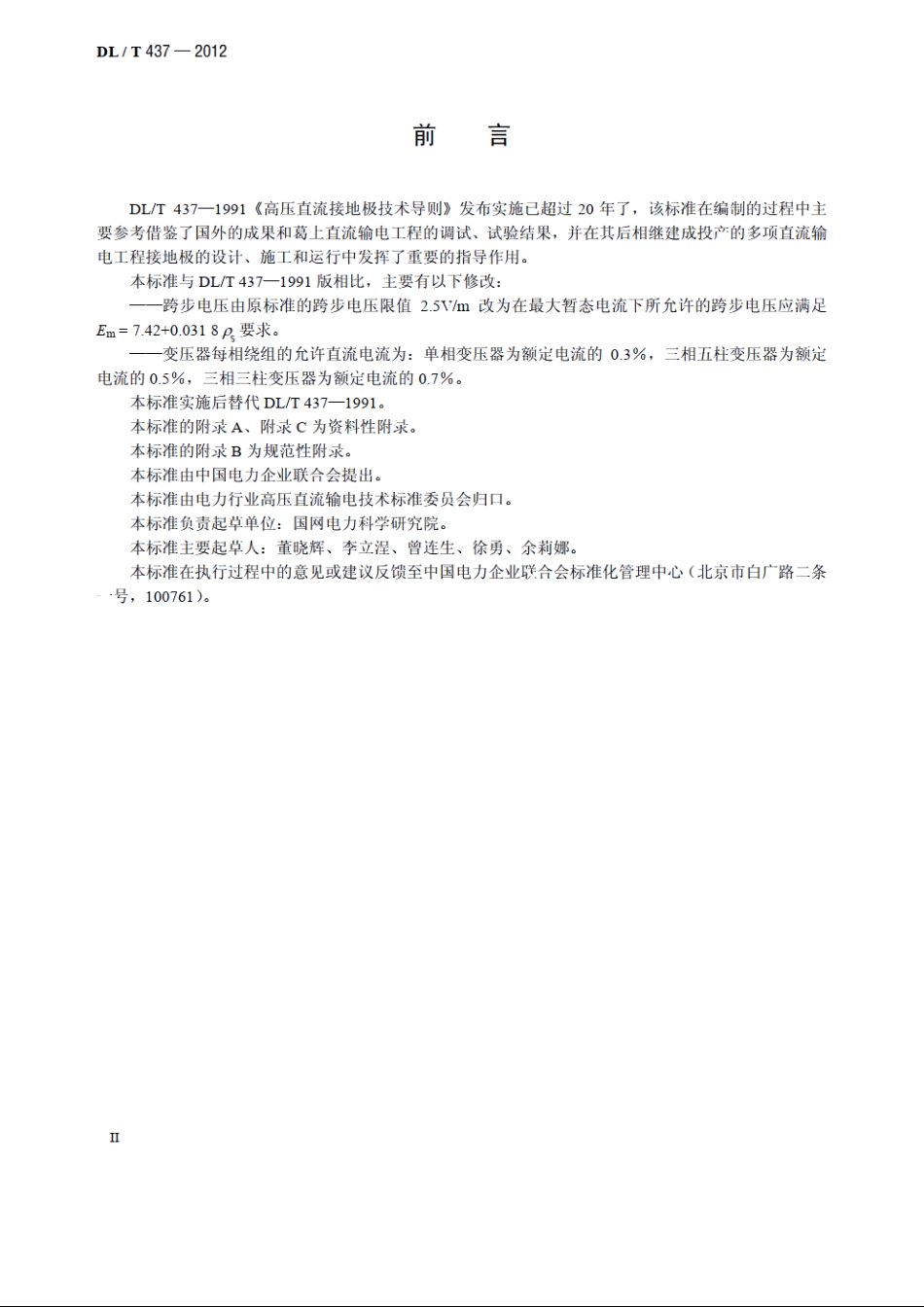

DL/T437-2012高压直流接地极技术导则1范围本标准规定了高压直流接地极的名词术语定义，并提出了技术条件、试验项目与方法以及运行维护的般技术原则。本标准适用于单极和双极运行的高压直流输电系统两端接地极系统，不适用于换流站接地网。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有修改单）均适用于本文件。GT17949.1接地系统的土壤电阻率、接地阻抗和地面电位测量导则第1部分：常规测量GB/T13498高压直流输电术语DL/T5224高压直流输电大地返回运行系统设计技术规定DLT475接地装置特性参数测量导则3术语和定义除本章规定的名词术语外，其余均符合国家及行业标准的有关规定。3.1高压直流接地极系统（简称接地极系统）HVDC e.3 electrode system在高压直流输电系统中，为实现正常运行或故障以大地或海水作电流回路运行而专门设计和建造的组装置的总称。它主要由接地极线路、接地极流线和接地极组成。3.2直流接地极DC earth electrode放置在大地或海中，在直流电路的点与大地或海水间构成低阻通路，可以通过持续定时间电流的组导体及活性回填材料。3.3接地极线路electrode line连接换流站中性母线与接地极馈流线的线路。3.4接地极馈流线earth electrode feeder line接地极和接地极线路之间的电气连接线。它可以只含馈电电缆，也可以含架空分支线加馈电电缆。3.5高压直流系统的地电流ground current of HVDC system在高压直流系统中，通过大地或海水从个换流器的端子流向另个换流器的端子的任种极性的电流。该电流是种有意施加的电流，而不是故障电流和泄漏电流。3.6接地极址electrode site接地极所在地理位置。1
