高压并联电容器装置使用技术条件 DLT 604-2009.pdf

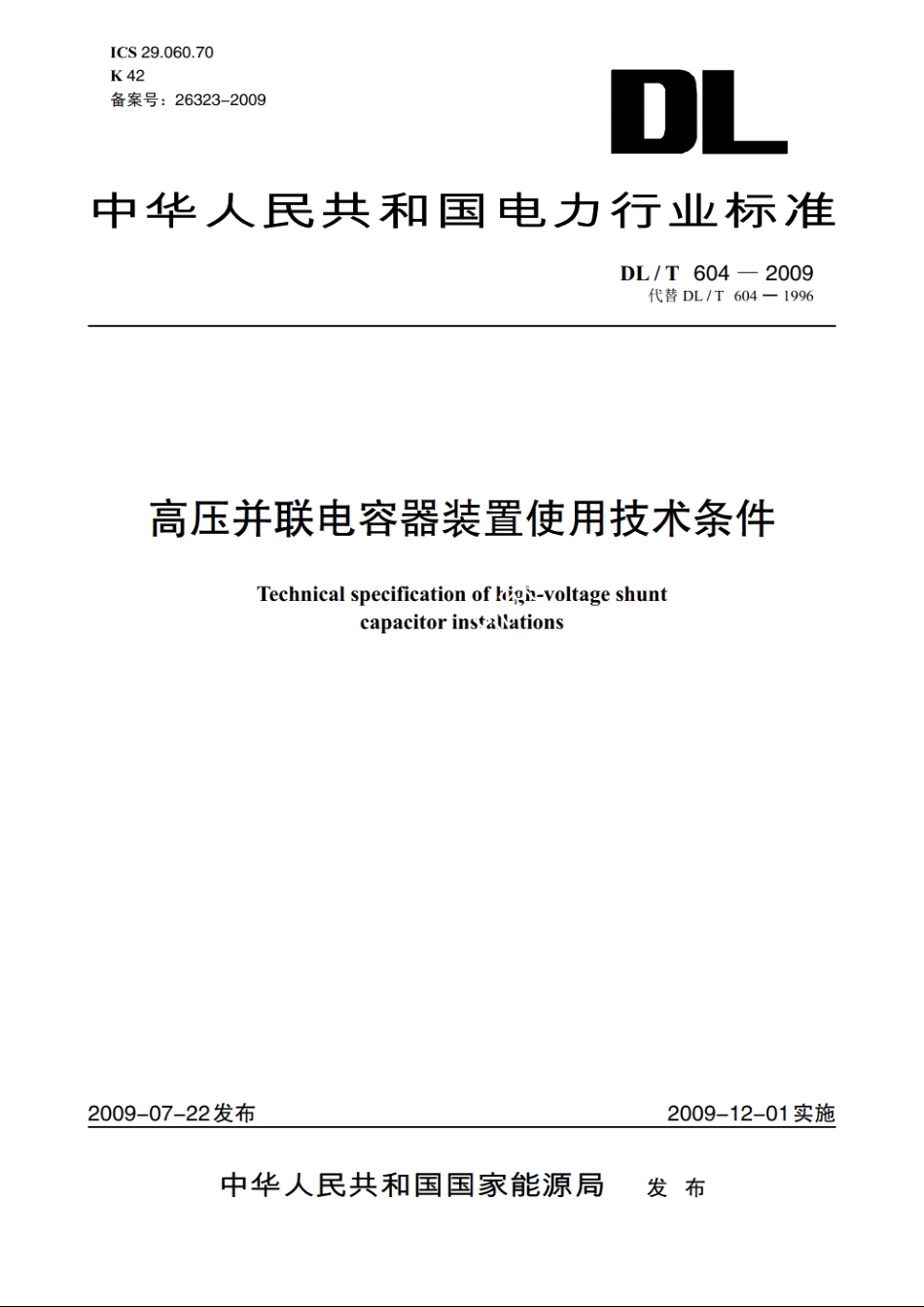

ICs29.060.70K42备案号：26323-2009中华人民共和国电力行业标准DL/T604-2009代替DL/T604一1996高压并联电容器装置使用技术条件Technical specification of high-voltage shuntcapacitor instaations2009-07-22发布2009-12-01实施中华人民共和国国家能源局发布DL/T604-2009容量或去配套串联电抗器的额定容量。3.5装置的额定电流(I)rated current of a installation装置的颜定电流等于电容器组的额定电流。3.6装置的额定电容rated capacitance of a installation为单相电容器的电容量。3.7额定电抗率(K)rated reactance ratio装置中串联电抗器的感抗与电容器组容抗的比值的百分数。3.8装置的额定电压(Ux)rated voltage of a installation装置接入系统处电网的标称电压。3.9串联段series section在单台或多台电容器连接组合中，相互并联的单台电容器的组合体。3.10电容器组的额定电压(Uc)rated voltage of a capacitor bank电容器单元额定电压乘以串联段数所得的电压值。4产品分类按安装地点分为变电站和线路2类。按使用条件可分为内型、户外型2种。5使用条件5.1海拔安装运行地点的海拔不大于1000m。注：用于海拔高于1000地区的装置，由交门与制造厂协商确定。5.2环境温度安装运行地点的环境温度范围为-40+55。在此温度范围内按装置所能适应的环境温度范围分为若干温度类别，每一温度类别均由下限温度和上限温度来表示。下限温度为装置可以投入运行的最低气象温度，其值从5、-5、-25、-40中选取。上限温度为装置可以连续运行的最高气象温度，其值从40、45、50、55中选取。任何下限温度和上限温度的组合均可选为装置的温度类别。安装运行地区的环境温度应与装置的温度类别相适应。5.3抗污秽能力装置的外绝缘的泄漏比距，三级以下应不小于2.5cV(相对于系统最高工作电压)，三级以上应不小于3.1cmV(相对于系统最高工作电压)，对于重污秽地区由用户与厂家协商解决。5.4耐受地震能力装置在水平加速度0.2g(安全系数不小于1.67)作用下不损坏。6装置的基本构成6.1变电站（所）的高压并联电容器装置构成主要由高压并联电容器组及相应的一次和二次配套设备组成：配套设备一般应包括开关电器、串联
