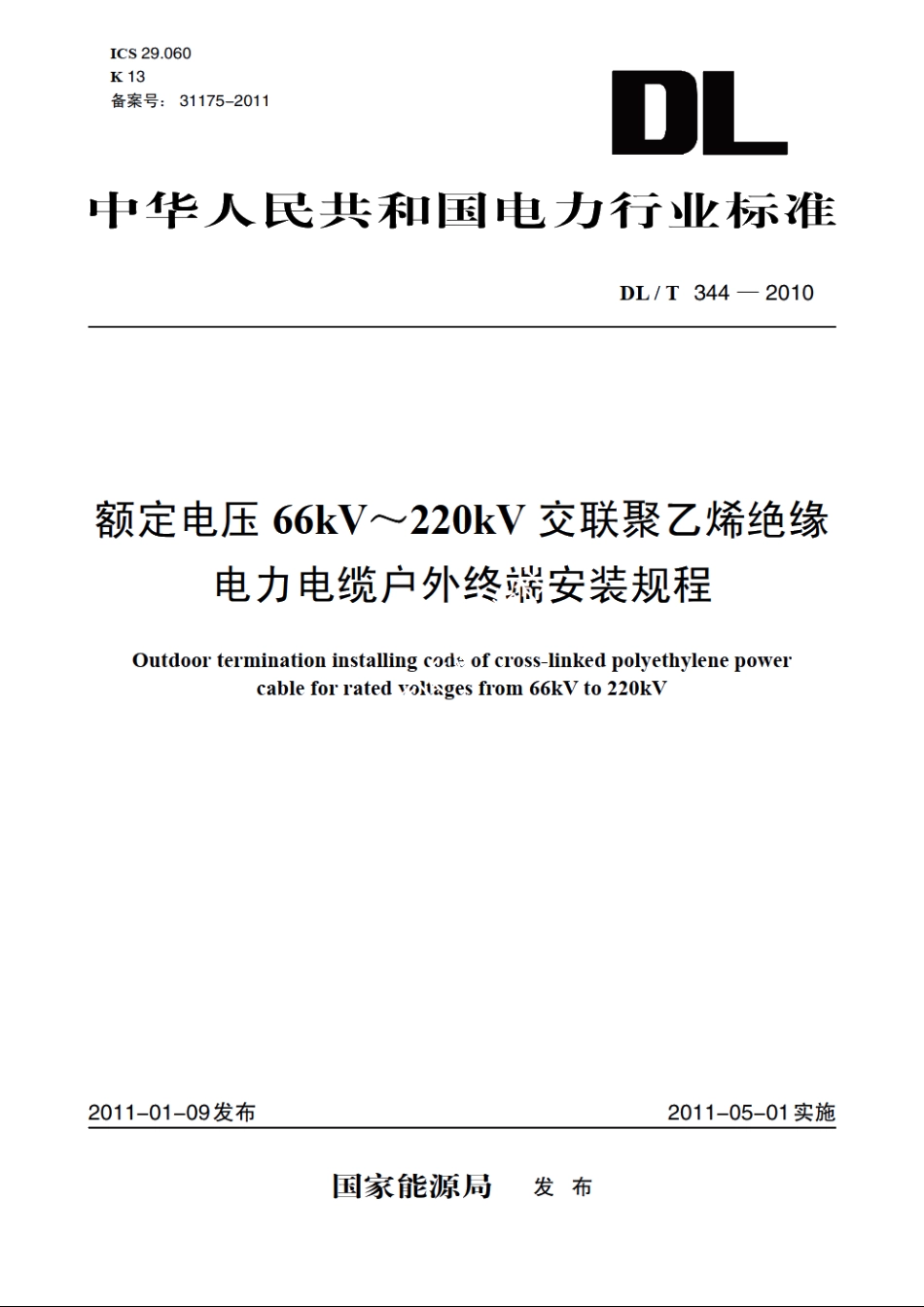

额定电压66kV～220kV交联聚乙烯绝缘电力电缆户外终端安装规程 DLT 344-2010.pdf

DL/T344-20103.7瓷套型干式终端porcelain dry termination由瓷套作为外绝缘，内部有应力锥并充有不流动弹性体的终端。3.8硅橡胶全预制干式终端premolded termination将整体全预制硅橡胶绝缘件（含应力锥）现场套装在经过处理后的电缆末端而形成的终端。4基本规定4.1安装环境要求4.1.1电缆终端施工所涉及的场地如开关室、电缆夹层、终端塔、终端站等的建筑及安装工作应在电缆终端安装前完成，并清理干净。4.1.2土建构筑物设计时应为电缆户外终端施工、运行、检修及试验工作提供必要的便利。4.1.3户外终端安装平台位置离地面高度不宜超过10m。电缆终端底座以下应有2m长的可靠固定电缆的装置。4.1.4终端如安装于终端塔上，终端塔设计与安装需考虑装设上塔防坠设施以及安全的终端检修平台。对于全预制干式终端，可不设计检修平台，但终端下部0.1m处应有可靠固定电缆的装置，终端的接线端子处应有附加固定装置，如悬式绝缘子、支柱绝缘子、避雷器等。4.1.5电缆户外终端安装时应按照供应商提供的标准控制施工现场的温度和相对湿度，供应商未规定时，温度宜控制在035，相对湿度宜为70%及以下或以供应商提供的标准为准。般应搭建工棚，并采取适当措施净化施工环境。4.2安装质量要求4.2.1电缆终端安装质量应满足以下要求：导体连接帝、绝缘恢复满足设计要求、接地与密封牢靠。4.2.2电缆终端安装质量还应满足变电站防火封堵求，并与周边环境协调。4.3安全消防要求4.3.1电缆终端安装安全措施应按照DL02的相关规定执行。4.3.2电缆终端安装消防措施应满足施工所处环境的消防灭火要求，施工现场应配备足够的消防器材，施工现场如需动火应严格按照有关动火作业消防管理规定执行。4.4环境保护要求电缆终端安装完毕应做到工完料净场地清。施工完毕后，应拆除施工用电源，清理施工现场，分类存放施工垃圾，确保施工环境无污染。5工艺流程图电缆户外终端安装工艺流程图如图1所示。淮备切制也缆及电缆护的处咀电数热校处呢部作安裂质量羚通结束图1电缆户外终端安装工艺流程图2
