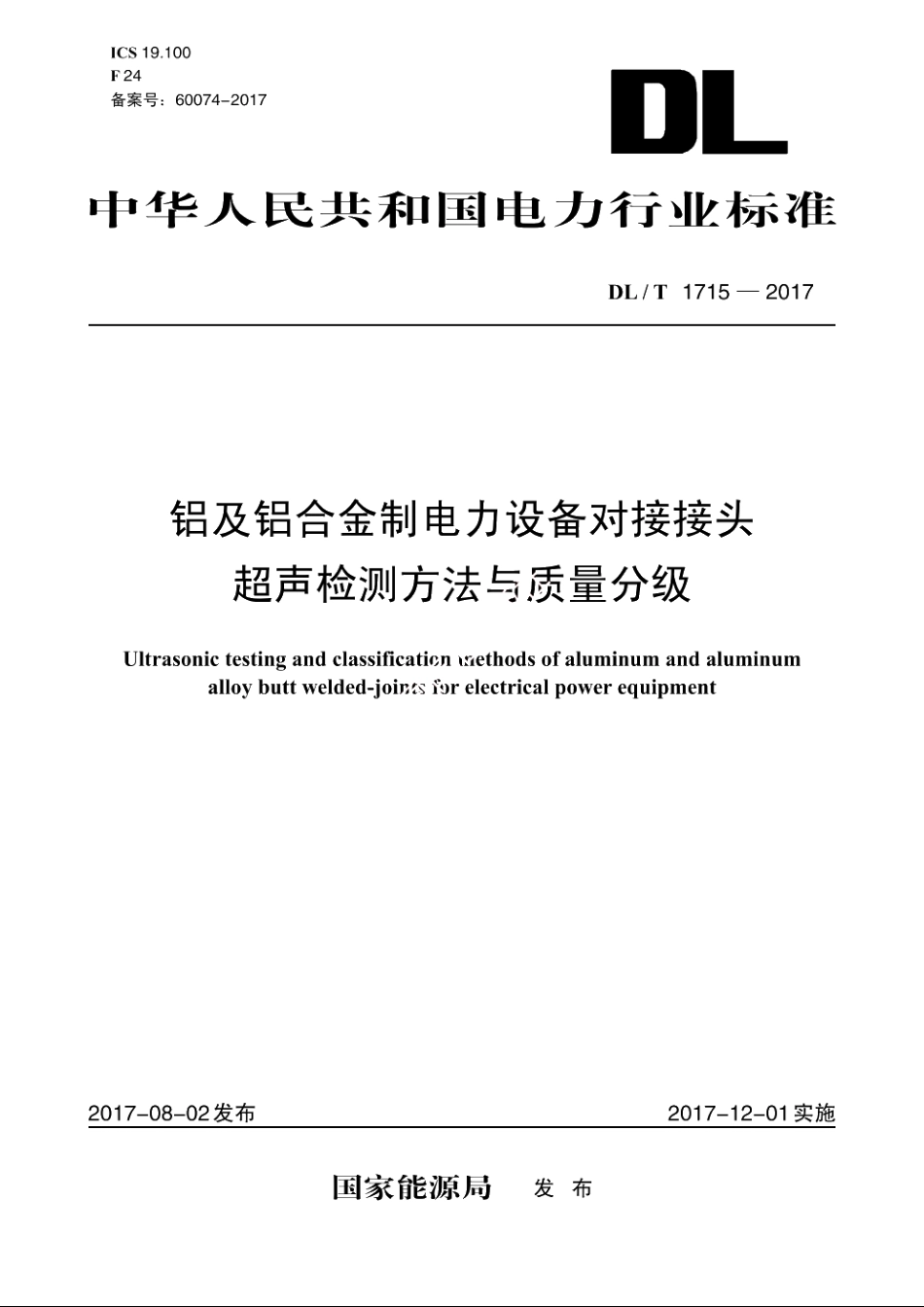

铝及铝合金制电力设备对接接头超声检测方法与质量分级 DLT 1715-2017.pdf

DL/T1715一2017铝及铝合金制电力设备对接接头超声检测方法与质量分级1范围本标准规定了电力行业铝及铝合金制设备母材厚度为4mm40mm熔化焊全焊透对接接头的手工A型脉冲反射法超声检测方法和结果的质量等级评定。本标准适用铝及铝合金制设备制造、安装和检修时熔化焊全焊透对接接头超声检测。铝及铝合金制全焊透熔化焊非对接接头的超声检测可参照本标准的规定进行。本标准不适用于铸铝对接接头、检测面曲率半径小于16mm的管道环向对接接头及外径小于500mm且内外径之比小于90%的纵向对接接头超声检测。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T12604.1无损检测术语超声检测DLT675电力行业无损检测人员资格考核规则DL5009.1电力建设安全工作规程第1部分：求i发电DL5009.2电力建设安全工作规程第2部分：电力线路DL5009.3电力建设安全工作规程第3部会：变电站JB/T9214无损检测A型脉冲反射式超它检测系统工作性能测试方法JB/T10061A型脉冲反射式超声探仍通用技术条件JB/T10062超声探伤用探头性花侧试方法3术语和定义GBT12604.1界定的以及下列术语和定义适用于本标准。3.1基准灵敏度reference sensitivity将参考试块人工反射体可波高度或被检工件底面问波高度调整到某一基准时的灵敏度。3.2检测灵敏度scanning sensitivity在基准灵敏度的基础上，根据表面状况、检测缺陷要求及探头类型等，适当提高增益，进行实际检测的灵敏度。3.3回波静态波形static waveform探头移动时，时间、距离相对应的缺陷反射体问波波形。3.4工件厚度T-base material nominal thicknesses用丁确定参考试块类型、检测灵敏度人小及质量分级厚度范围的被检工件参数。对丁两个同厚度部件焊接，T为母材公称厚度：对丁两个不同厚度部件焊接，T取两者中较小的一个公称厚度。
