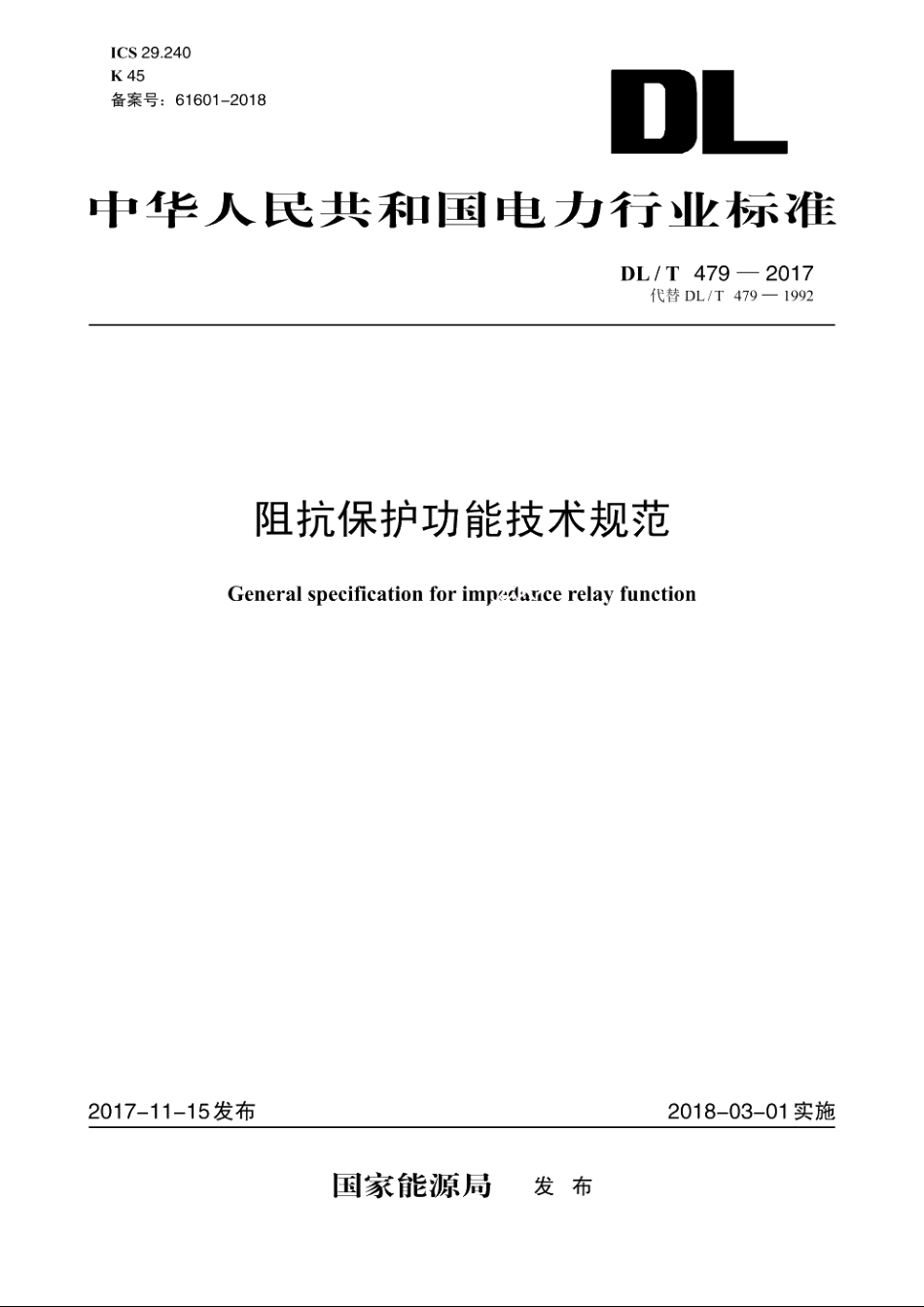

阻抗保护功能技术规范 DLT 479-2017.pdf

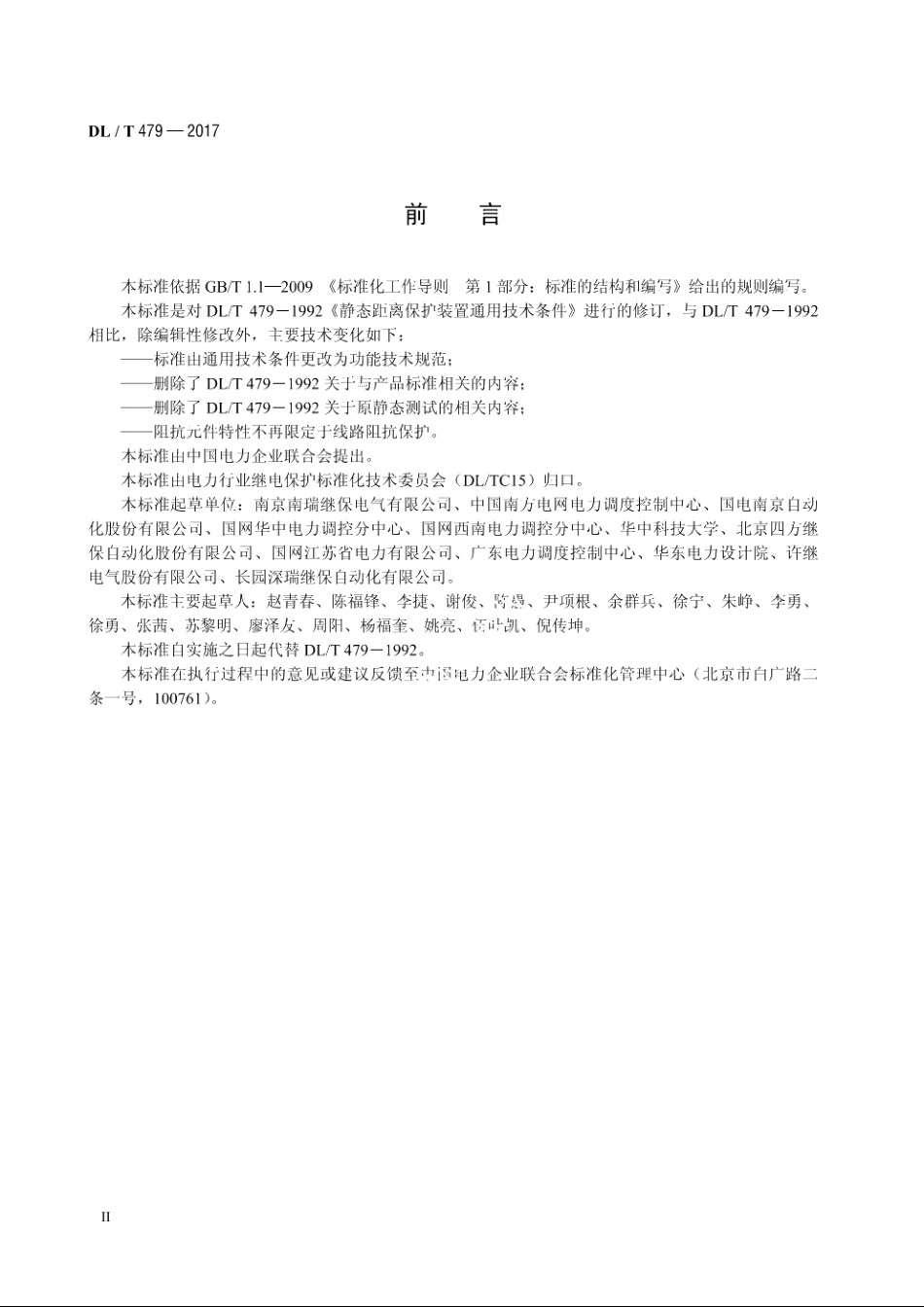

DL/T479一2017前言木标准依据GBT1.I一2009标准化工作导则第1部分：标准的结构和编写给出的规则编写。木标准是对DL/T479一1992静态距离保护装置通用技术条件进行的修订，与DLT479一1992相比，除编辑性修改外，主要技术变化如下：一标准出通用技术条件更改为功能技术规范：删除了DLT479一1992关于与产品标准相关的内容：删除了DL/T479一1992关于原静态测试的相关内容：阻抗元件特性不再限定于线路阻抗保护。木标准由中国电力企业联合会提出。木标准由电力行业继电保护标准化技术委员会(DLTC15)归口。木标准起草单位：南京南瑞继保电气有限公司、中国南方电网电力调度控制中心、国电南京白动化股份有限公司、国网华中电力调控分中心、国网西南电力调控分中心、华中科技大学、北京四方继保白动化股份有限公司、国网江苏省电力有限公司、广东电力调度控制中心、华东电力设计院、许继电气股份有限公司、长园深瑞继保白动化有限公司。木标准主要起草人：赵青春、陈福锋、李捷、谢俊、购妈、尹项根、余群兵、徐宁、朱峥、李勇、徐勇、张茜、苏黎明、廖泽友、周阳、杨福奎、姚亮、正凯、倪传坤。木标准白实施之日起代替DLT479一1992。木标准在执行过程中的意见或建议反馈至中图电力企业联合会标准化管理中心（北京市白广路二条一号，100761)。力DL/T479-20173.5动作方程operational equation以不等式表示的阻抗保护动作判别条件，满足该条件时，阻抗保护动作。注：动作方程中通常会包含相关阴抗定值以及相关激励量，也可以包含测量阻抗。3.6系统阻抗比source impedance ratio;SIR在一给定的测量地点，通常在线路的一端，电力系统的系统阻抗与被保护区阻抗之比。4技术要求4.1激励量对于应用于三相系统的阻抗保护，一般需要以下六个激励量：a)相电压：Ua、Ua、Uc:b)相电流：IA、Is、1c。特殊应用情况下，可引入部分激励量或者增加引入其他激励量。如两相式供电情况，可仅接入两相电压和两相电流。4.2比较元件阻抗保护的比较元件采用测量阻抗并结合动作方程或亭直接采用动作方程实现，以进行阻抗保护元件动作判别。对应静念继电器的测量回路，阻抗保护根据比艾元件的相别，按相和相间配置，宜配置三个相阻抗元件和三个相间阳抗元件。部分应用时，可仅配置三个相阻抗元件或者三个相间附抗元件，或其中某一元件。特殊的，也可采用多相补偿的阻抗保矿，仅采用一个基本比较元件，反映多种故障类型。4.3动作特性阻抗保护的动作特性是其比较元件所表现出来的特征，常分为静态特性（又称稳态特性）和动态特性（又称暂态特性）。静态特性是在稳念条件下，在阻抗平面上用几何图形和形状，或者在电压平面使用电压向量，或者使用动作方程的数学公式描述的阻抗保护元件的动作特性。在暂念和故障条件下，根据阻抗保护元件的实现方法，其特性可能会发生动念的变化，将暂念和故障条件下的阻抗保护元件动作特性称为动念特性。常用的阻抗保护动作特性有圆特性、四边形或者多边形特性等，附录A中描述了儿类常用的阻抗测量元件特性。4.4阻抗保护动作定值阻抗保护应设置阻抗动作定值，以明确阻抗保护的保护范围，如阻抗动作定值、阻抗灵敏角定值等。对于相阻抗保护，可设置零序补偿系数定值，以补偿接地故障时零序电流的影响。附录A中描述了几类常用阻抗所需的动作定值。4.5阻抗保护时间定值阻抗保护应设置时间定值，用于阻抗保护与其他保护进行配合。相阻抗保护时间定值和相间阻抗保护时间定值宜分开设置。特别的，瞬动段阻抗保护可不配置时间定值。2
