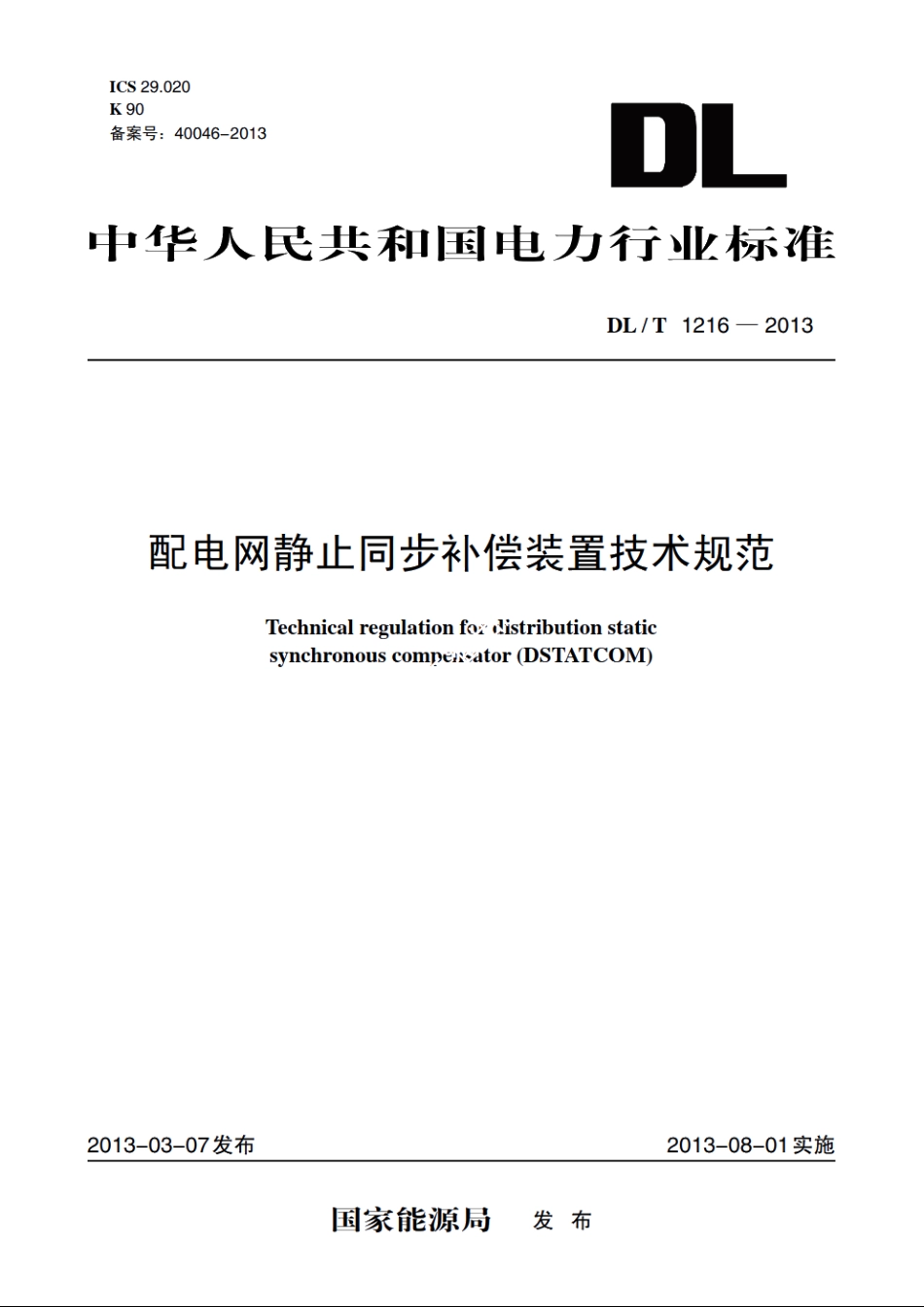

配电网静止同步补偿装置技术规范 DLT 1216-2013.pdf

DL/T1216-2013目次i言2规范性引用文件3术语和定义门4产品分类与型号命名35典型接线6使月条件57技术要求58试验门9检验规则1510标志们51们包装、运输与贮存16附求A(资料性附求)主电路结构们8附求B(资料性附求)装置损耗评估方法20DL/T1216-20133.1电压源换流器voltage source converterVSC由可关断器件实现换流功能，直流侧储能元件为电容器的换流器。DLT1193-2012,定义3.3.83.2配电网静止同步补偿装置distribution static synchronous compensatorDSTATCOM由并联接入系统的电压源换流器构成，其输出的容性或感性无功电流在允许的系统电压范围内连续可调且与系统电压无关，用于配电网中改善电能质量及功率因数的装置。注：也称配电网静止无功发生器(Static var Generator,SVG)。3.3换流模块converter module个基本的换流及用于换流的辅助设备所组成的运行单元。3.4换流链converter chain由多个链节组成的实现换流运行的组装换流设备，可以实现复杂的换流过程。3.5连接电抗器interface reactor连接换流器与交流电网，实现换流器与电网有功成和)无功功率交换的电抗器。3.6连接变压器interface transformer连接换流器与交流电网，实现换流器克冈有功或（和）无功功率交换的变压器。3.7额定电流rated current在额定条件下，装置长期连续工作时的允许电流。3.8控制范围control range在装置与交流系统的连接点处，由DSTATCOM提供的可控输出电气景（如无功电流和无功功率）的最大变化范围。DLT1193-2012,定义3.5.23.9滞后运行lagging operation装置吸收无功功率的运行状态。3.10超前运行leading operation装置发出无功功率的运行状态。3.11参考电压reference voltage装置的伏安特性曲线上，总无功输出为零（不吸收无功，也不发出无功）点的电压。3.12阶跃响应时间step response time当输入阶跃控制信号后，DSTATCOM输出电气量从0目标值达到9O%目标值所用的时间，且期间
