脱硫用石灰石石灰采样与制样方法 DLT 1827-2018.pdf

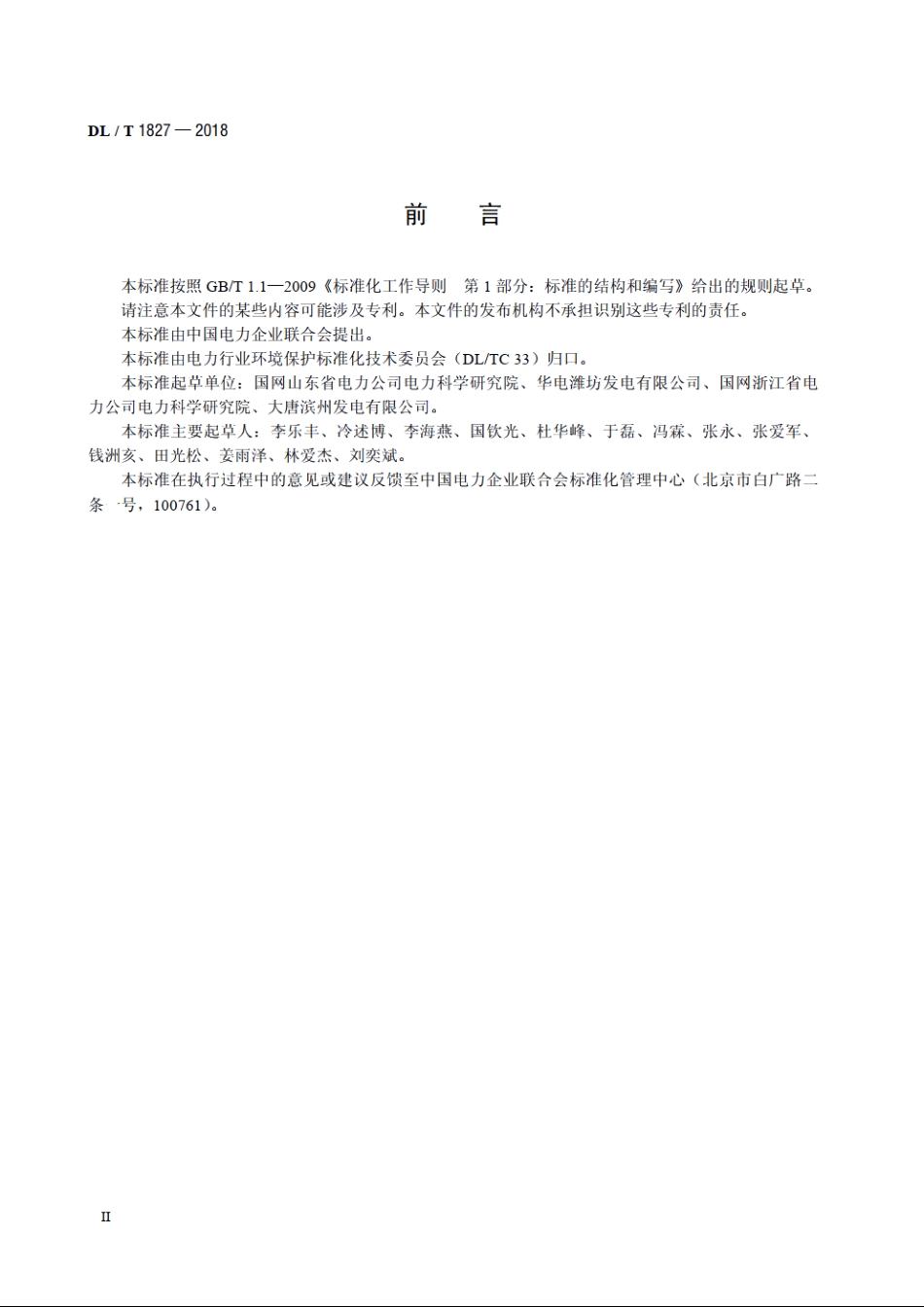

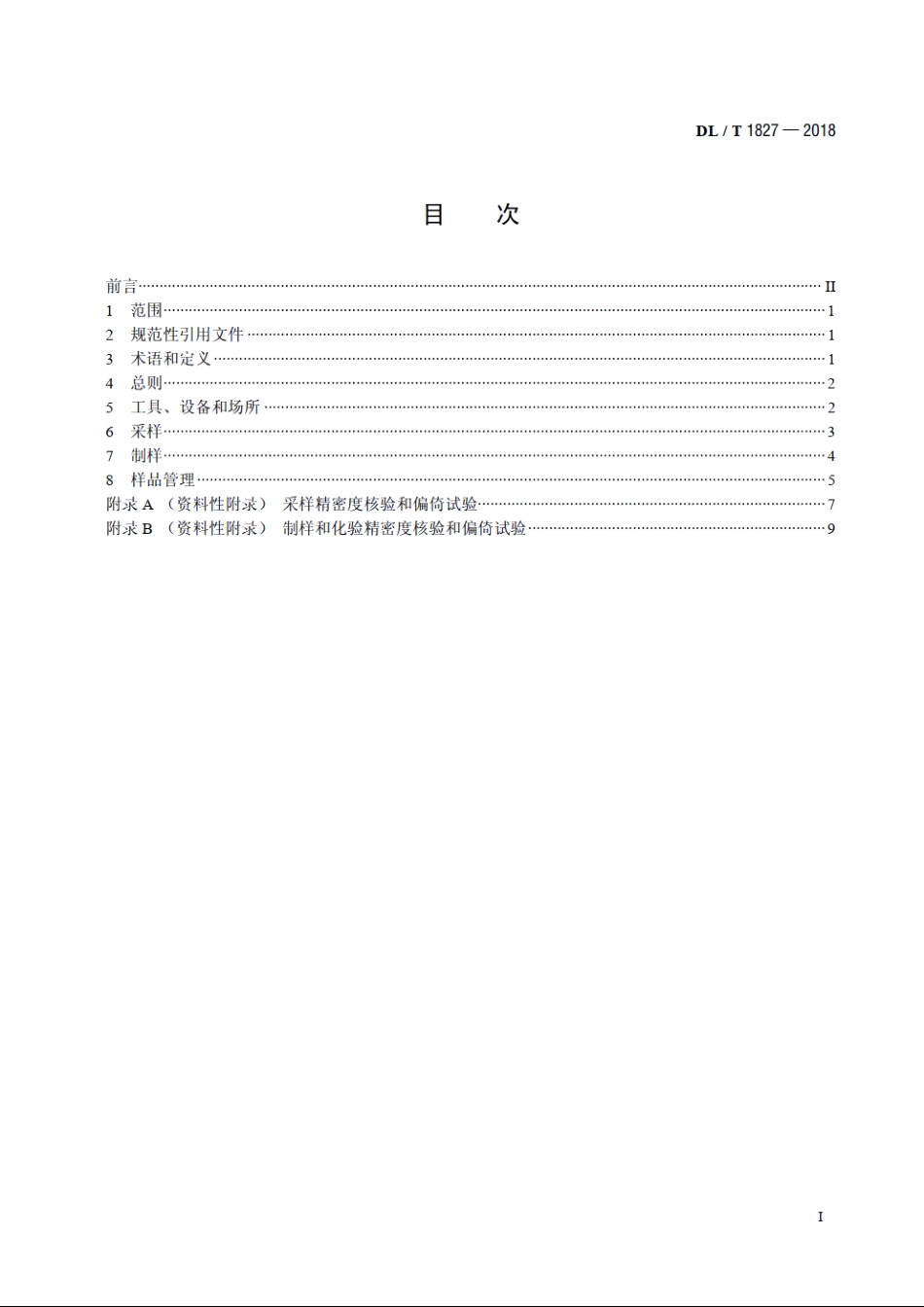

DL/T1827一2018前言本标准按照GT1.1一2009标准化工作导则第1部分：标准的结构和编写给出的规则起草。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的贵任。本标准由中国电力企业联合会提出。本标准由电力行业环境保护标准化技术委员会(DL/TC33)归口。本标准起卓单位：国网山东省电力公司电力学研究院、华电维坊发电有限公司、国网浙江省电力公司电力科学研究院、大唐滨州发电有限公司。本标准主要起草人：李乐丰、冷述博、李海燕、国钦光、杜华峰、于磊、冯霖、张永、张爱军、钱洲亥、田光松、姜雨泽、林爱杰、刘奕斌。本标准在执行过程中的意见或建议反馈至中因电力企业联合会标准化管理中心（北京市白广路二条号，100761)。DL/T1827-2018分析（试验）用样品状态的过程。3.8试样缩分sample division将试样分成有代表性的独立部分的制样过程。3.9试样破碎sample reduction用被碎或研磨的方法减小祥品粒度的制样过程。4总则4.1脱硫用石灰石/石灰采取和制备的样品应具有代表性。4.2样品采取时应使被采批石灰石/石灰的所有颗粒都有相等的几率被采入试样中。5工具、设备和场所5.1采样工具5.11块状物料取样器：宜采用不锈钢，并配有手柄，开口至少为石灰石标称最大粒度的3倍。典型的石灰石块状物料取样器规格见图1。150mm300mm300mm图1典型的石灰石块状物料取样器5.1.2粉状物料取样器：粉状物料的米样工具应满足DLT567.3的要求。5.2制样设备521块状物料制样设备主要包括破碎机、制粉机、二分器、标准筛、恒温鼓风干燥箱等。具体如下：)破碎机：锤式破碎机、钢制棒（球）麽机以及其他密封式研磨机，能将取米的石灰石块样破碎到粒径13mm、6mm、3mm以下。b)制粉机：能将粒径3mm以下的石灰石样磨制到粒径0.125mm以下。c)不同规格的二分器：13mm、6mm、3mm。d)标准筛：筛孔孔径为13mm、6mm、0.125mm及其他孔径的方孔筛，3mm的圆孔筛。e)恒温鼓风干燥箱。f)样品密封容器。g)破碎锤、平板铁锹、铲子、磅秤、台秤、毛刷、清扫设备等。522粉状物料制样设备主要包括制粉机、标准筛、恒温鼓风干燥箱等。2
