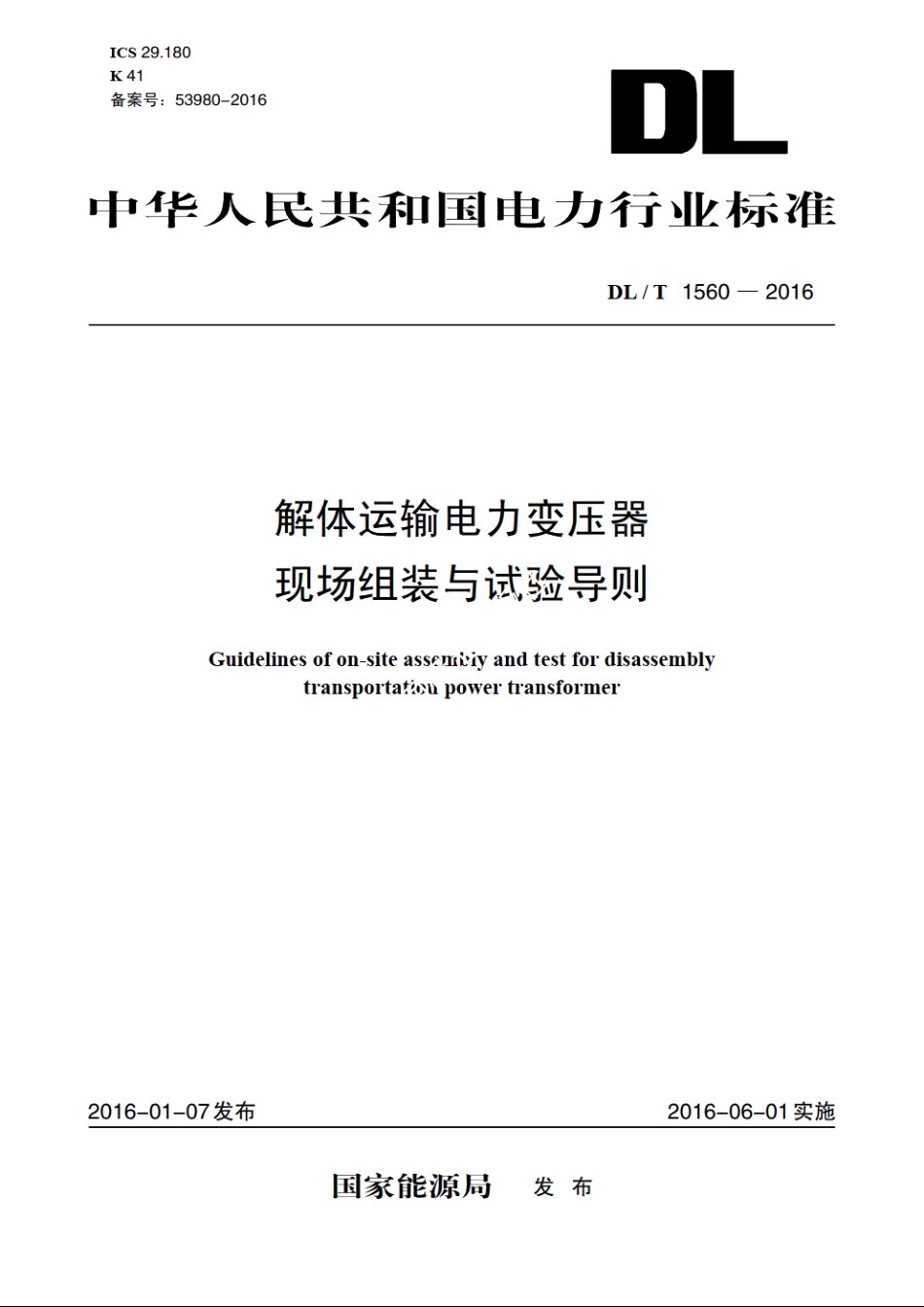

解体运输电力变压器现场组装与试验导则
DLT
1560-2016
解体
运输
电力变压器
现场
组装
试验
1560
2016

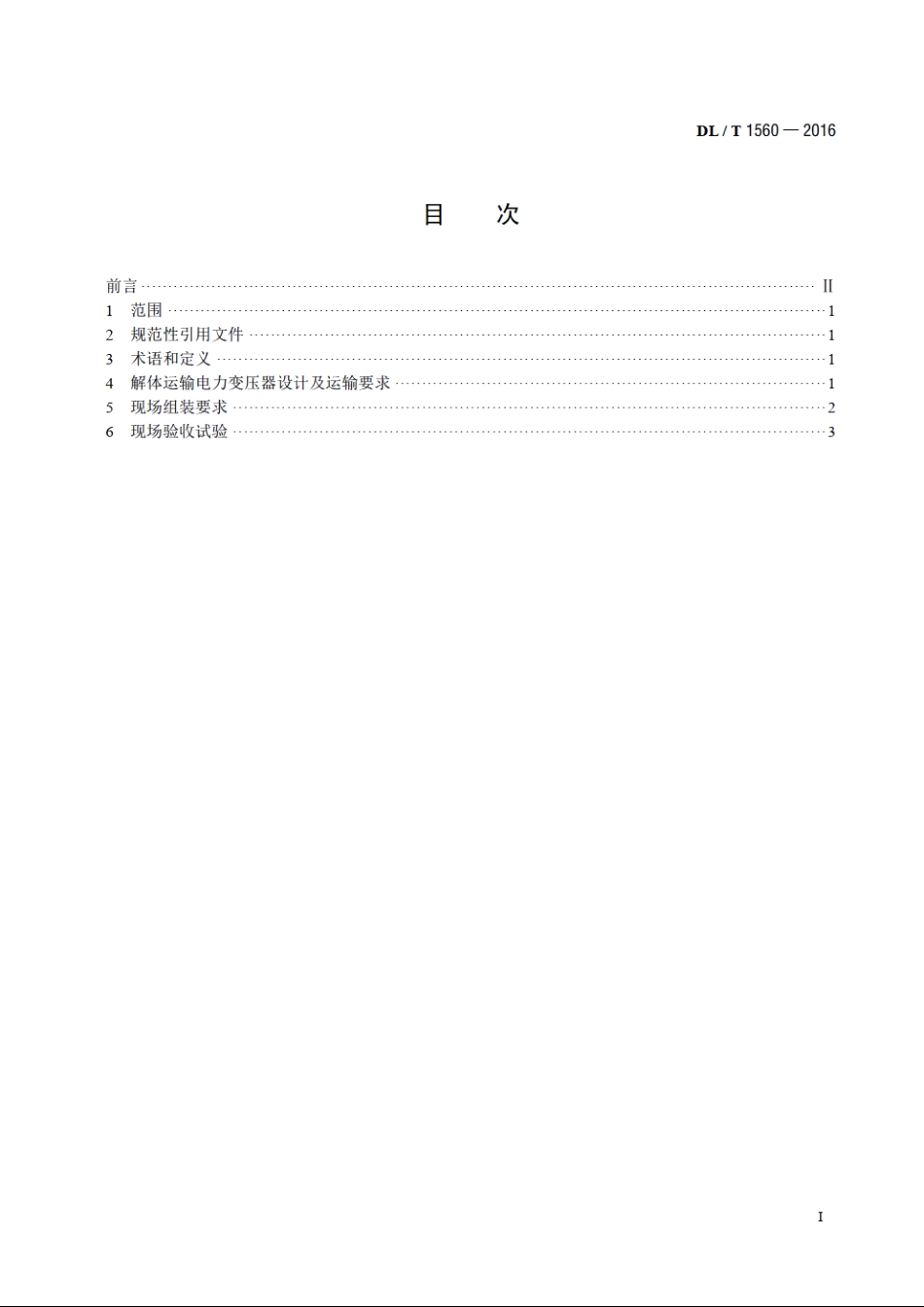

DL/T1560-2016目次前言川1范围2规范性引用文件13术语和定义14解体运输电力变压器设计及运输要求15现场组装要求26现场验收试验3DL/T1560-2016准和订货协议外,解体运输电力变压器结构设计要适用于解体、包装固定、运输和现场组装。4.1.2绕组应整体套装,引线应采用冷压技术。4.1.3最大运输单元的重量、尺寸应满足运输要求。4.2解体要求4.2.1解体运输电力变压器应在工厂内完成型式试验、例行试验及协商的特殊试验,试验合格后进行解体。42.2需解体时,铁心、绕组、油箱应解体为便于运输的运输单元。运输单元的划分,应避免解体、运输、组装过程对其性能的不良影响。4.2.3解体时现场环境应等同于工厂装配时的环境。4.3运输要求4.3.1运输单元应可靠固定、防尘、防潮。4.3.2充气运输应保持正压力值不低于0.01Pa,并随时准备补充干燥气体,补气压力为0.02Pa0.03MPa。运输过程中设置压力监测装置并记录压力变化。4.3.3充油运输应保持油箱密封,无渗漏。4.3.4运输单元应安装实时三维空间冲击记录仪,运输过程中三个方向允许冲撞加速度均小于3g,运输倾斜角不大于15。5现场组装要求5.1现场组装厂房条件现场组装厂房应防雨、防尘,温度、湿度。降尘量宜每天不大于50mgm2:温度宜为530,相对湿度宜小于50%。5.2组装前的检查5.2.1检查冲击记录仪所受冲击应符合产品技术规定,无规定时纵向、横向、垂直三个方向均应不大于3g。充气运输时箱内干燥空气或氮气压力不低于0.01Pa,充油运输时油箱应密封良好无渗漏。5.2.2铁心应无肉眼可见的灰尘、异物,无损伤、无锈迹,接缝正常,油道上应粘有防异物落入的胶带。5.2.3绕组应无磕碰、变形、位移。5.2.4铁轭垫块、铁轭绝缘和端圈,铁轭隔板、相间隔板、纸筒和围屏等全部绝缘件必须洁净、无灰尘,纸板上的垫块应排列整齐。5.3组装的检查试验及记录组装过程中及组装完成后应分别进行以下检查及记录,检查试验项日及要求应符合表1的规定。表1组装检查试验试验类别试验项目标准要求标准编号电压比及联结组标号的测虽电压比误差:土0.5%(与出厂值比较)GB1094.1绕组直流电阻测量三相不平衡率:相2%,线1%GB/T6451组装检查项目绕组绝缘电阻测量记录无油状态下绕组绝缘电阻测量值铁心、夹件绝缘电阻测量记录铁心、夹件绝缘电阻测量值GB/T6451套管试验记录套管绝缘电阻及介质损耗值GB50150
