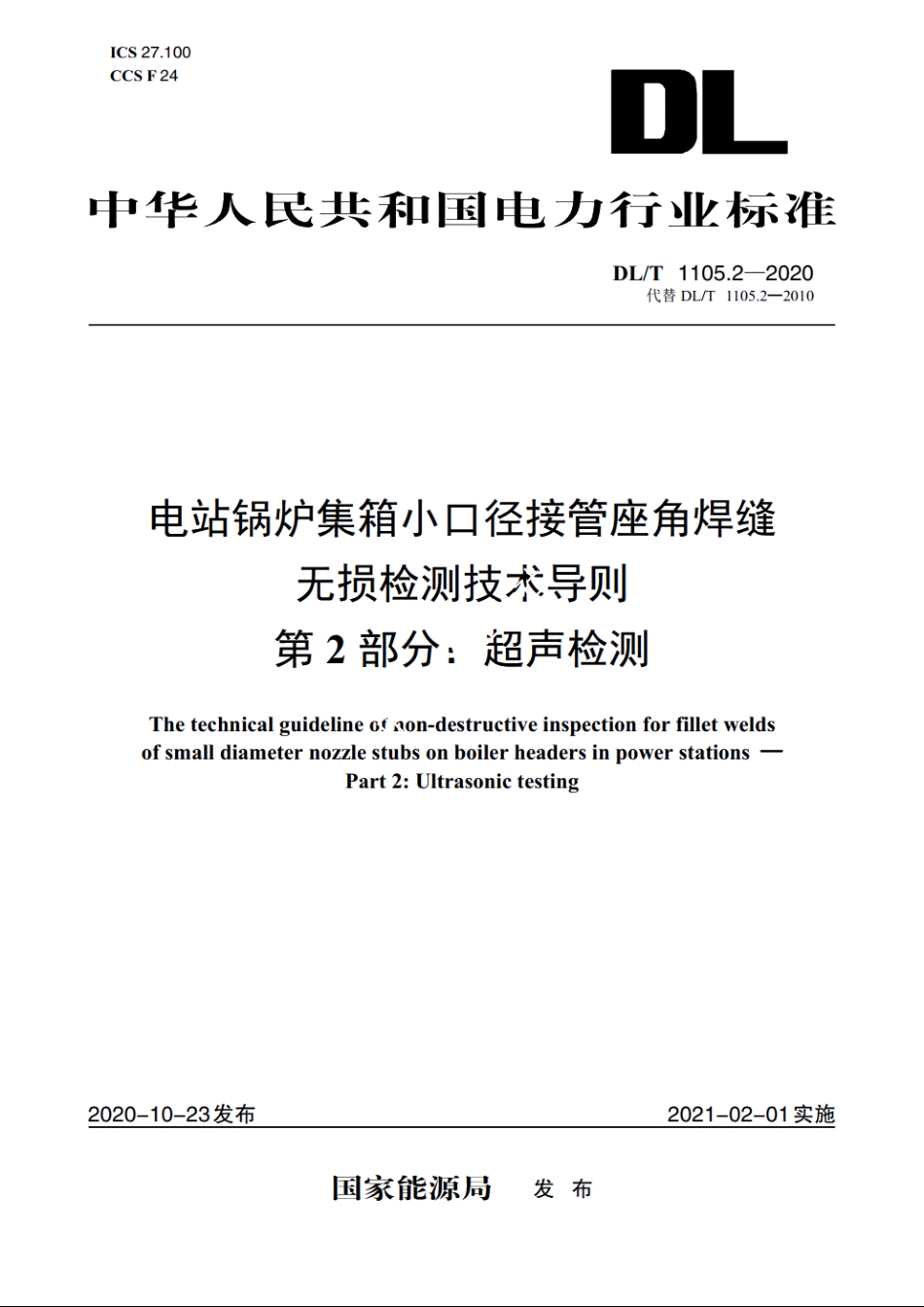

电站锅炉集箱小口径接管座角焊缝无损检测技术导则第2部分：超声检测
DLT
1105.2-2020
电站
锅炉
小口径
接管
焊缝
无损
检测
技术
部分
超声
1105.2
2020
DL/T1105.2-2020棱边的夹角应在902的范围内。4.2.3探头主声束在垂直方向不应有明显的双峰或多峰。4.2.4探头的中心频率允许偏差为0.5Hz。4.2.5探头颜率应选5Hz。42.6探头折射角B应根据接管壁厚来选择，不同接管壁厚推荐使用的探头折射角见表1。表1推荐使用的探头折射角阝接管壁厚探头折射角mm(o)48737081670-634.2.7探头晶片面积不应大于64mm2,宜选用晶片尺寸为6mm6mm、8mm8mm、7mm9mm的探头。4.2.8接管壁厚不大于6mm时探头前沿不应大于5mm。42.9使用的探头和探伤仪应有良好的匹配性能，在扫查灵敏度的条件下，探头的始脉冲占宽应尽可能小，一般不大于2.5mm(相当于钢中深度)。4.2.10应选用曲率与试件相匹配的探头，探头与试件的间隙￥不应大于0.5mm,可用公式X=a4D进行估算，间隙及其估算公式见图1：若不能满足，应进悠磨，修磨的要求和方法见DLT820。接管说明：a一一探头接触面宽度，m,小口径接管角焊缝检测时为探头宽度：D一一小口径接管外径，mm。图1探头接触面与接管外表面的间隙及间隙估算示意图4.3仪器和探头组合的系统性能4.3.1仪器和探头的组合系统性能参照DL/T820的规定进行测试。4.3.2在达到所探工件最大检测声程时，其有效灵敏度余量不小于10B。4.3.3仪器和探头的组合频率与公称频率误差应在士10%之间。4.3.4斜探头的分辨力应符合DL/T820的要求。4.4试块本文件的专用试块应采用与被检工件具有相似声学性能的材料制成，其规格、形状和尺寸采用2
