直流设备不拆高压引线试验导则 DLT 1577-2016.pdf

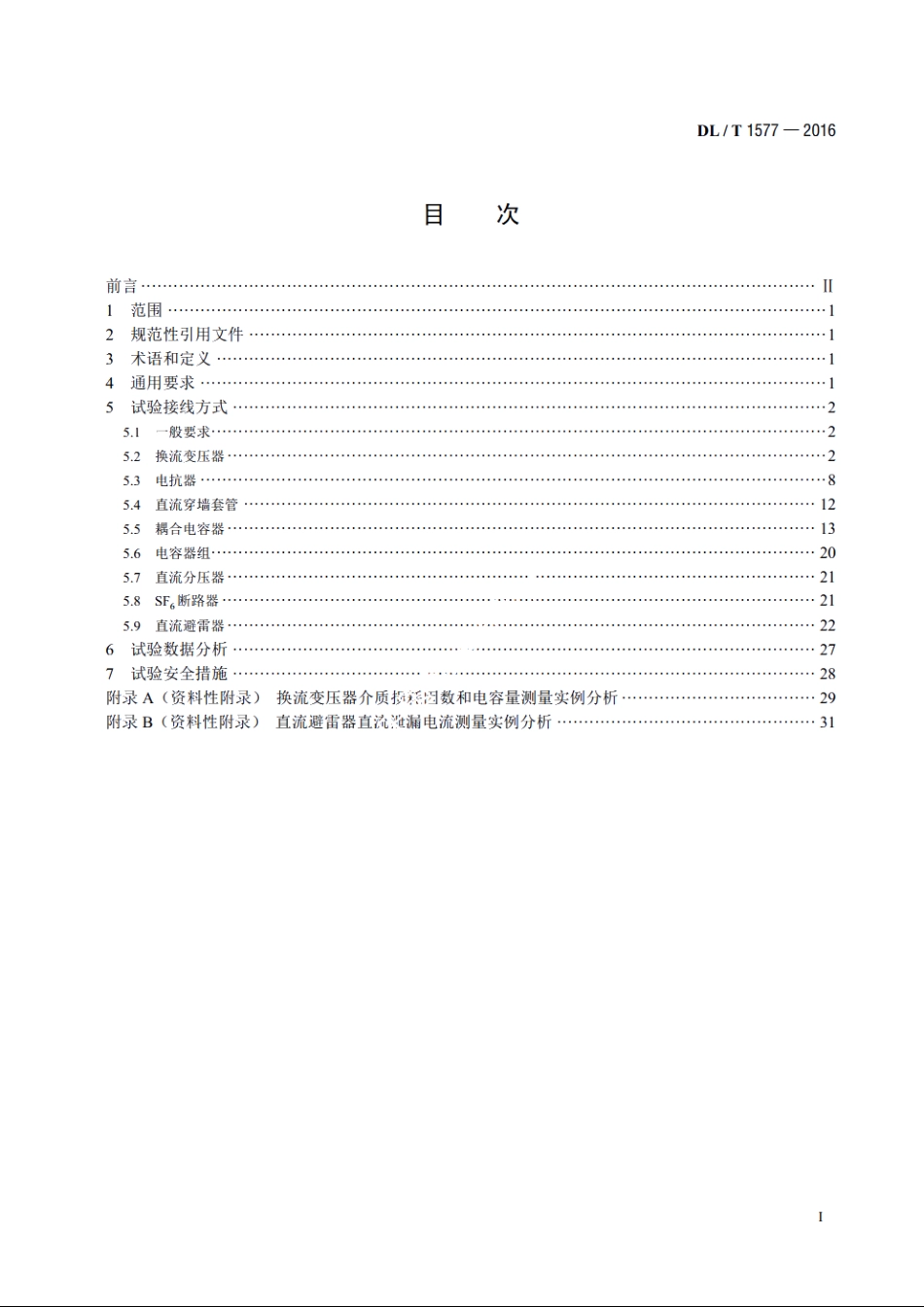

DL/T1577-2016目次前言川2规范性引用文件13术语和定义4月要求15试验接线方式251一般要求252换流变压器253电抗器854直流穿墙套管125.5耦合电容器1356电容搭组2057直流分压器215.8SF6断路器2159直流避甭器226试验数据分析277试验安全措施28附录A(资料性附录)换流变压器介质板因数和电容量测量实例分析29附录B(资料性附录)直流避雷器直流沧漏电流测量实例分析31DL/T1577-2016直流设备不拆高压引线试验导则1范围本标准规定了直流设备不拆高压引线试验时的试验方法、试验接线以及现场应具备的条件。本标准适用于电力系统高压直流输电换流站中换流变压器、电抗器、穿墙套管、电容器、直流分压器、断路器、避雷器等直流设备的不拆高乐引线试验。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。DLT273800kV特高压直流设备预防性试验规程DLT393一2010输变电设备状态检修试险规程DLT596电力设备预防性试验规程3术语和定义下列术语和定义适用于本文件。3.1基础数据basic data拆除高压引线后首次测得的试验数据。3.2初始数据raw data采用本标准规定的试验方法，初次进行不拆高压引线测得的试验数据。3.3参考数据reference data采用本标准规定的试验方法，不拆线测得的试验数据。3.4不拆引线试验test method without removing the lead conductor无须拆掉设备高压引线即可完成停电试验的方法。4通用要求4.1应选择良好的天气条件下进行试验。试验时的环境温度不宜低于5，环境相对湿度不宜大于80%。4.2开展不拆高压引线试验，应积累初始数据和1次2次的参考数据，并与基础数据进行比较，总结出两者试验结果的对应关系和误差范围。经试验证明误差符合理论分析结果，且测试值在相应规程要求值之内后，可逐步替代拆引线试验方法。4.3不拆高压引线试验时，应记录每次实际工况，包括环境条件、试验带电范围、现场试验接线等。每次现场试验接线方式与试验方法应相同。
