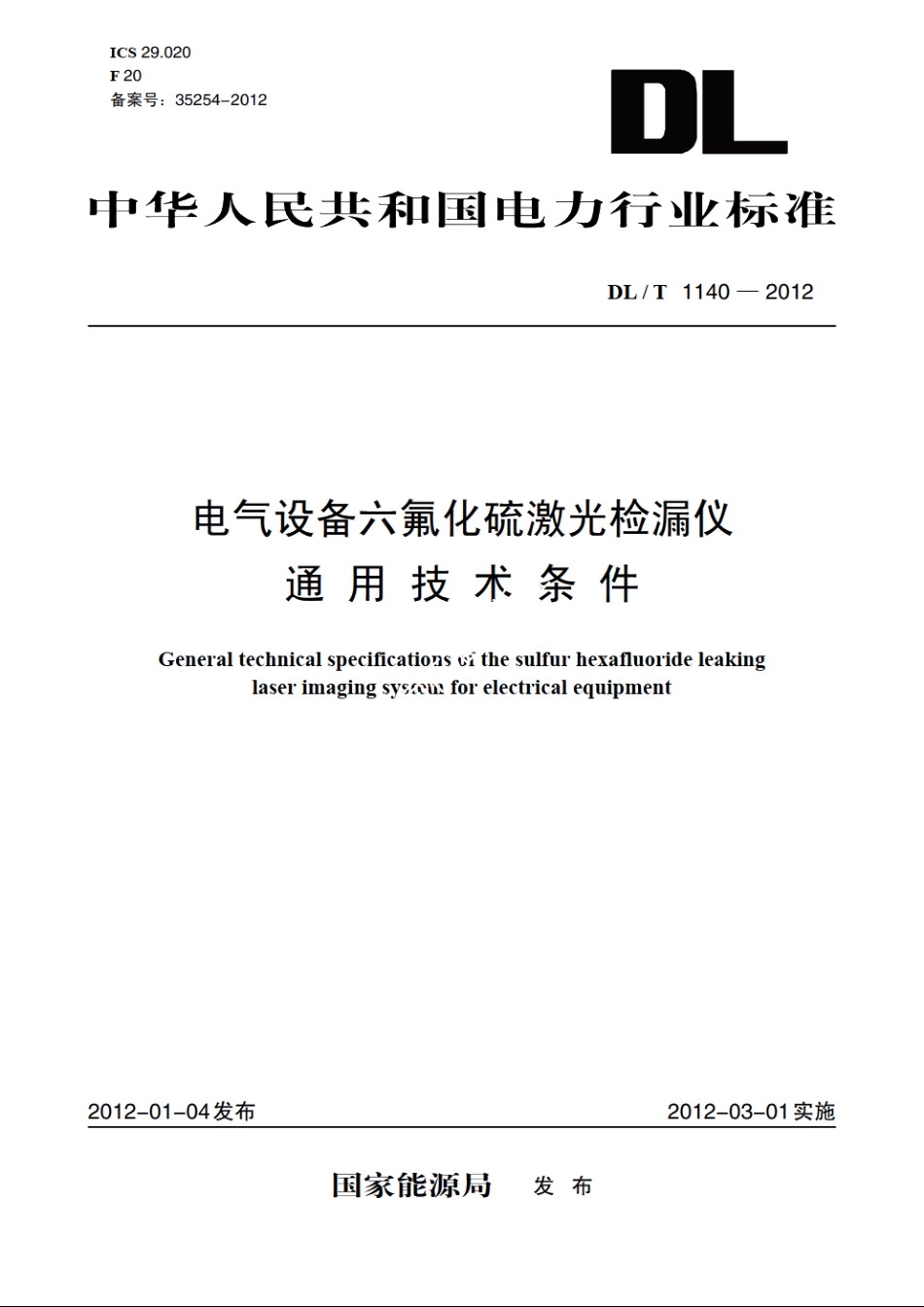

电气设备六氟化硫激光检漏仪通用技术条件 DLT 1140-2012.pdf

DL/T1140-2012激光检湘仪探测目标灵敏程度和噪声大小的个客观参数。3.4空间分辨力spatial resolutionSF6激光检漏仪分辨物体空间几何形状细节的能力。它与所使用的红外探测器像元面积大小、光学系统焦距和像质、信号处理电路带宽等有关。般也可用探测器像元张角(DA$)或瞬时视场米表示。3.5红外像元数infrared array size在SF6激光检漏仪视场内可分割的像元数。采用凝视型焦平面红外探测器时，为探测器的像元数。3.6检出限detection limit检出限以SF6泄漏率表示，是指由特定的分析步骤能够合理地检测出的最小分析信号求得的最低SF6泄漏率。3.7探测距离detection distanceS6激光检漏仪在定的温度、湿度和背景，满足检出限的条件下，从镜头前端算起，测量的最远或最近的距离。3.8连续稳定工作时间consistent measurement durationSF6激光检漏仪在满足检出限前提下，能够连续稳定工作的时间。3.9采样帧速率frame sampling rateSF,激光检漏仪采集两帧图像的时间间隔的倒数.位为赫滋(Hz)。3.10视频输出格式video output formatSF6激光检雨仪将图像输出到外部显示器的视频格式。3.11视场field of viewSF6激光检漏仪可观测到的空间范围在水平和垂直方向的最大张角。GB/T13962,定义3.1174基本参数4.1外观主机及其各种配件的壳体应清洁无污迹，不应出现明显的划伤、凹陷、变形、脱漆等现象。铭牌不应缺少、错装，并设置在主机显著位置。4.2空间分辨力可根据被测物体的尺寸和距离选取。对最远距离观测其空间分辨率宜选择不大于0.7mad。4.3采样帧速率应不低于25Hz。4.4视场应满足用户使用要求，般不小于54。5技术要求5.1基本功能要求SF6激光检浦仪应具备以下基本功能：
