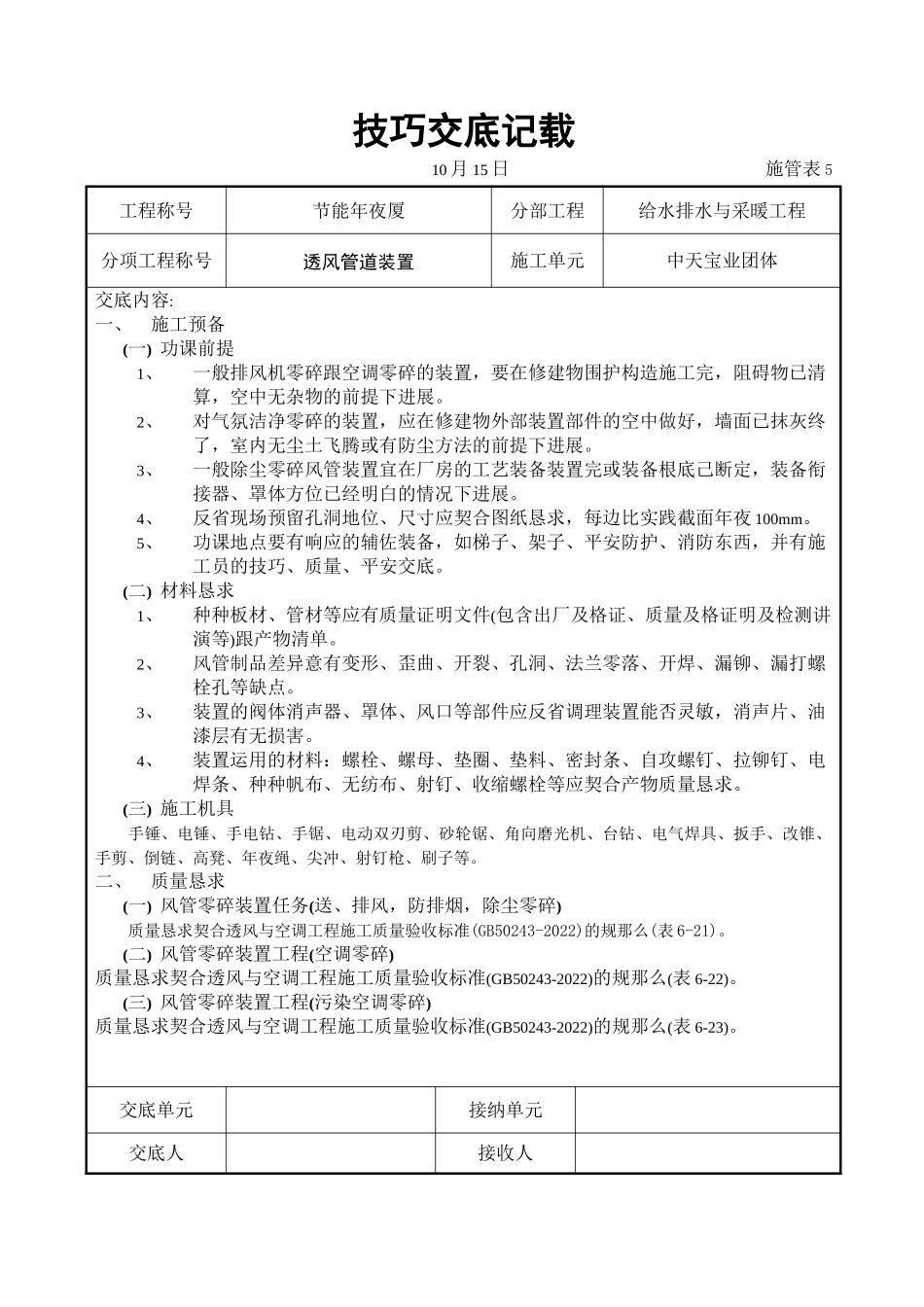

技巧交底记载 10月15日 施管表5 工程称号 节能年夜厦 分部工程 给水排水与采暖工程 分项工程称号 透风管道装置 施工单元 中天宝业团体 交底内容: 一、 施工预备 (一) 功课前提 1、 一般排风机零碎跟空调零碎的装置，要在修建物围护构造施工完，阻碍物已清算，空中无杂物的前提下进展。 2、 对气氛洁净零碎的装置，应在修建物外部装置部件的空中做好，墙面已抹灰终了，室内无尘土飞腾或有防尘方法的前提下进展。 3、 一般除尘零碎风管装置宜在厂房的工艺装备装置完或装备根底己断定，装备衔接器、罩体方位已经明白的情况下进展。 4、 反省现场预留孔洞地位、尺寸应契合图纸恳求，每边比实践截面年夜100mm。 5、 功课地点要有响应的辅佐装备，如梯子、架子、平安防护、消防东西，并有施工员的技巧、质量、平安交底。 (二) 材料恳求 1、 种种板材、管材等应有质量证明文件(包含出厂及格证、质量及格证明及检测讲演等)跟产物清单。 2、 风管制品差异意有变形、歪曲、开裂、孔洞、法兰零落、开焊、漏铆、漏打螺栓孔等缺点。 3、 装置的阀体消声器、罩体、风口等部件应反省调理装置能否灵敏，消声片、油漆层有无损害。 4、 装置运用的材料：螺栓、螺母、垫圈、垫料、密封条、自攻螺钉、拉铆钉、电焊条、种种帆布、无纺布、射钉、收缩螺栓等应契合产物质量恳求。 (三) 施工机具 手锤、电锤、手电钻、手锯、电动双刃剪、砂轮锯、角向磨光机、台钻、电气焊具、扳手、改锥、手剪、倒链、高凳、年夜绳、尖冲、射钉枪、刷子等。 二、 质量恳求 (一) 风管零碎装置任务(送、排风，防排烟，除尘零碎) 质量恳求契合透风与空调工程施工质量验收标准(GB50243-2022)的规那么(表6-21)。 (二) 风管零碎装置工程(空调零碎) 质量恳求契合透风与空调工程施工质量验收标准(GB50243-2022)的规那么(表6-22)。 (三) 风管零碎装置工程(污染空调零碎) 质量恳求契合透风与空调工程施工质量验收标准(GB50243-2022)的规那么(表6-23)。 交底单元 接纳单元 交底人 接收人 技巧交底记载 10月15日 施管表5 工程称号 节能年夜厦 分部工程 给水排水与采暖工程 分项工程称号 透风管道装置 施工单元 中天宝业团体 交底内容: 表6-21 项 序 反省工程 同意偏向或同意值 主控工程 1 风管穿越防火、防爆墙 2 风管装置 3 高于80℃风管零碎 4 风管部件装置 5 防火阀、排烟阀装置 6 手动密闭阀装置 7 风管严密性测验 续表 项 序 反省工程 同意偏向或同意值 一般工程 1 风管零碎装置 2 无奈兰风管零碎装置 3 风管衔接的程度、垂直度 4 风管支、吊架装置 5 复合材料风管装置 6 非金属风管装置 7 风阀装置 8 风帽装置 9 吸、排风罩装置 10 风口装置 交底单元 接纳单元 交底人 接收人 技巧交底记载 10月15日 施管表5 工程称号 节能年夜厦 分部工程 给水排水与采暖工程 分项工程称号 透风管道装置 施工单元 中天宝业团体 交底内容: 表6-22 项 序 反省工程 同意偏向或同意值 主控工程 1 风管穿越防火、防爆墙（楼板） 2 风管内严禁其余管线穿越 3 易燃、易爆情况风管 4 室外破管的结实拉索 5 高于80℃风管零碎 6 风管部件装置 7 手动密闭阀装置 8 风管严密性测验 一般工程 1 风管零碎装置 2 无奈兰风管零碎装置 3 风管衔接的程度、垂直质量 4 风管支、吊架装置 5 铝板、不绣钢板风管装置 6 非金属风管装置 7 复合材料风管装置 8 风阀装置 9 风口装置 10 变风量末了装置装置 表6-23 项 序 反省工程 同意偏向或同意值 主控工程 1 风管穿越防火、防爆墙 2 风管装置 3 高于80℃风管零碎 4 风管部件装置 5 手动密闭阀装置 6 污染风管装置 7 真空吸尘零碎装置 8 风管严密性测验 交底单元 接纳单元 交底人 接收人 技巧交底记载 10月15日 施管表5 工程称号 节能年夜厦 分部工程 给水排水与采暖工程 分项工程称号 透风管道装置 施工单元 中天宝业团体 交底内容: 续表 项 序 反省工程 同意偏向或同意值 一般工程 1 风管零碎装置 2 无奈兰风管零碎装置 3 风管装置的程度、垂直质量 4 风管的支、吊架 5 非金属风管装置 6 复合材料风管装置 7 风阀的装置 8 污染空调风口的装置 9 真空吸尘零碎装置 10 风口装置同意偏向 地位跟标高 不该年夜于10mm 程度度 不该年夜于3/1000 垂直度 不该年夜于2/1000 三、 工艺流程 四、 操纵工艺 (一) 按打算恳求并参照土建基准线寻出风管标高 (二) 制造吊架及高吊点 1、 标高断定后，按照风管零碎地点的空间地位，断定风管支、吊架方式。 2、 风管支、吊架的制造图参照修建装备施工装置图集(91SB6)的用料规格跟做法制造。 3、 吊点的设置： 交底单元 接纳单元 交底人 接收人 技巧交底记载 10月15日 施管表5 工程称号 节能年夜厦 分部工程 给水排水与采暖工程 分项工程称号 透风管道装置 施工单元 中天宝业团体 交底内容: （1） 预埋件法： ① 前期预埋：一般由预留职员将预埋件按图纸坐标地位跟支、吊架间距，结实结实在土建构造钢筋上。 ② 前期预埋： 在砖墙上埋设支架：按照风管的标高算出支架型钢上的外表离地间隔，寻到精确的装置地位，打出80mm×80mm的方洞。洞的表里巨细应分歧，深度比支架埋进墙的深度年夜30～50mm。打好洞后，用水把墙洞浇湿，并冲出洞内的砖屑。而后在墙洞内先填塞一局部1:2水泥砂浆，把支架埋入，埋入深度一般为150～200mm。用程度尺校平支架，调剂埋入深度，接着填塞砂浆，恰当填塞一些浸过水的石块跟碎砖，便于结实支架。填入水泥砂浆时，应稍低于墙面，以便土建工种进展墙面装修。 在楼板下埋设吊件：断定吊卡地位后用打击钻在楼板上打一透眼，而后在空中剔一个300mm长、深20mm的槽。将吊件嵌入槽中，用水泥砂浆将槽填平(如图6-13)。 （2） 收缩螺栓法：特色是施工灵敏、精确、疾速，如图6-14所示。 (三) 装置吊架 按风管的核心线寻出吊杆敷设地位，单吊杆在风管的核心线上，双吊杆可以按托盘的螺 交底单元 接纳单元 交底人 接收人 技巧交底记载 10月15日 施管表5 工程称号 节能年夜厦 分部工程 给水排水与采暖工程 分项工程称号 透风管道装置 施工单元 中天宝业团体 交底内容: 1、 孔间距或风管的核心线对称装置。 2、 吊杆按照吊件方式，可以焊在吊件上，也可挂在吊件上，焊接后应涂防锈漆。 3、 当风管较长时，需求装置一排支架时，可先把两头安好，而后以两真个支架为基准，用拉线法寻出两头支架的标高进展装置。 4、 破管管卡装置时，应先把最下面的一个管件结实好，再用线锤在核心处吊线，下面的管卡即可按线进展结实。 (四) 风管支吊架的间距 1、 风管支吊架间距如无打算恳求时，对不保温风管应契合下表的恳求。关于保温风管、支、吊架间距无打算恳求时，按下表间距恳求值乘以。螺旋风管的支、吊架间距可以恰当添加。 表6-24支、吊架间距 圆形风管直径或矩形风管长边尺寸 程度风管间距 垂直风管间距 最小吊架数 ≤400mm 不年夜于4m 不年夜于4m 2付 400～1000mm 不年夜于3m 2付 ≥1000mm 不年夜于2m 不年夜于2m 2付 2、 支吊架不得装置在风口、阀门反省孔等处，免得阻碍操纵。吊架不得直截了当吊在法兰上。 3、 保温风管不克不及直截了当与支吊架打仗，应垫上稳固的隔热材料，其厚度与保温一样，防止发生“冷桥〞。 4、 聚氯吞烯风管也与钢板风管一样采纳支、吊托架，但一般以吊架为主，支架间距按下表的恳求制造装置，但需做好以下多少点： 表6-25 矩形风管的长边或圆形管道的直径(mm) 承接角钢(mm) 吊环螺栓(mm) 支架最年夜间距(mm) ≤500 30×30×4 φ8 510～1000 40×40×5 φ8 1010～1500 50×50×6 φ10 1510～2022 50×50×6 φ10 2023～3000 60×60×7 φ10 注：1.当支管较长时，那么应在接近干管的一端设置一支架。 2.支架的抱箍制造应与风管留有必定空隙，便于风管伸缩。 (五) 风管陈列装置 1、 法兰衔接： 为保障法兰接口严密性，法兰之间应有垫料。在无专门恳求的情况下，法兰垫料按下表选用。 交底单元 接纳单元 交底人 接收人 技巧交底记载 10月15日 施管表5 工程称号 节能年夜厦 分部工程 给水排水与采暖工程 分项工程称号 透风管道装置 施工单元 中天宝业团体 交底内容: 表6-26法兰垫料材质的选用 运用零碎 保送介质 垫料材质及密度（mm） 一般空调零碎及送排风零碎 温度低于70℃的洁净气氛或含尘含温气体 8510密封胶带 δ=3mm 软橡胶板 δ=3mm 低温零碎 温度高于70℃的气氛或烟气 石棉橡胶板 δ=3mm 洁净零碎 有污染品级恳求的洁净气氛 橡胶板 δ=4～5mm 闭孔海绵橡胶板 δ=3mm 塑料风道 有腐化性气体 软聚乙烯板 δ=3～6mm （1） 垫料8501密封胶带运用方法： ① 将风管法兰外表的异物跟积水清算失落，并擦洁净。 ② 从法兰一角开始粘贴胶带，胶带端头应略擅长法兰。 ③ 沿法兰平均平坦地粘贴，并在粘贴进程顶用手将其按实，不得零落，接口处要严密，各部位均不得凸人风管内，沿法兰粘贴一周后与起端穿插搭接，剪去过剩局部。 ④ 剥去断绝纸。 如图6-15所示。 （2） 法兰连定时，恳求规那么垫料，把两个法兰对正，穿螺栓并戴上螺母，(留意：螺母要在统一侧)，临时不要上紧，直到一切螺栓都穿上后，再把螺栓拧紧。连按好风管，应以两头法兰为准，拉线捡查风管衔接能否平直。 （3） 垫法兰垫料跟法兰衔接时，应留意的征询题。 交底单元 接纳单元 交底人 接收人 技巧交底记载 10月15日 施管表5 工程称号 节能年夜厦 分部工程 给水排水与采暖工程 分项工程称号 透风管道装置 施工单元 中天宝业团体 交底内容: ① 精确选用垫料，防止用错垫料。 ② 法兰外表应洁净无异物。 ③ 法兰垫料不克不及挤入或凸人管内，否那么会增年夜流淌阻力，添加管内积尘。 ④ 法兰衔接后，严禁往法兰破绽填塞垫料。 ⑤ 衔接法兰的螺母应在统一侧。 ⑥ 不锈钢法兰衔接用螺栓，宜用同材质不锈钢螺栓。 ⑦ 铝板风管法兰衔策应采纳镀锌螺栓，并在法兰两侧垫镀锌垫圈。
