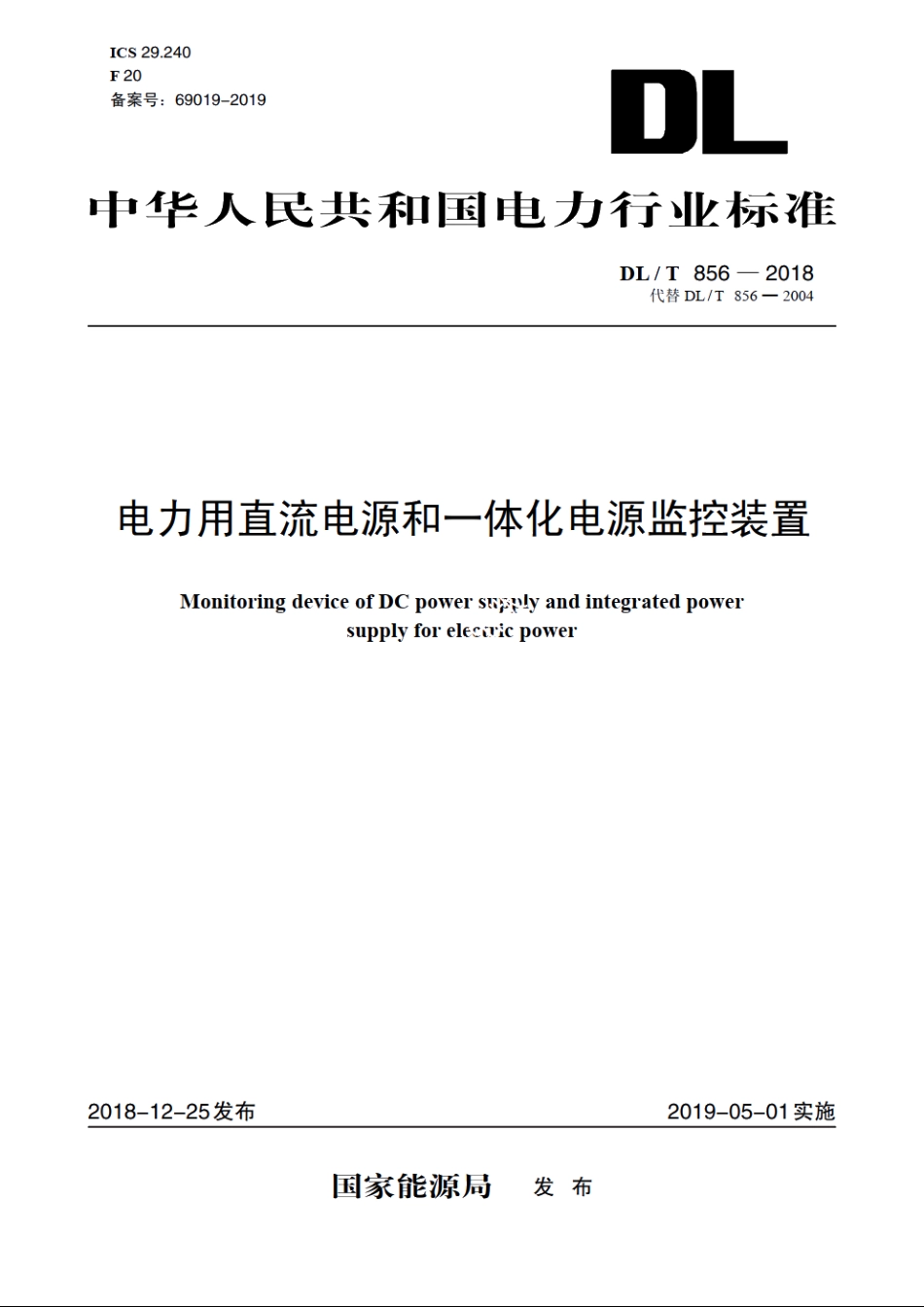

电力用直流电源和一体化电源监控装置 DLT 856-2018.pdf

DL/T856-2018GBT14598.24量度继电器和保护装置第24部分：电力系统哲态数据交换(COMTRADE)通用格式DLT329基于DLT860的变电站低压电源设备通信接口DL/T553一2013电力系统动态记录装置通用技术条件3术语和定义GB/T2900.1、GBT2900.32、GBT2900.33和DLT553一2013界定的以及下列术语和定义适用于本文件。3.1一体化电源integrated power supply电力用直流电源、电力用UPS电源、站（厂）用交流电源、通信用直流变换电源等通过体化设计，共享直流电源的蓄电池组，并实现体化监控的站（厂）用低压电源成套设备。在该成套设备中，至少含有电力用直流电源、电力用UP$电源（或逆变电源）和站（厂）用交流电源。3.2一体化电源监控装置integrated power supply monitoring device用于监测、控制、管理体化电源设备各种参数和工作状态并与外部设备进行通信的装置。体化电原监控装置由总监控器和它的下级子监控单元组成。3.3直流电源监控装置DC power supply monitoring cevice用于监测、控制、管理直流电源设备各种参数标工作状态并与外部设备进行通信的装置。直流电源监控装置还包含若干用于监控和管理的功能奥，如蓄电池管理单元、绝缘监测单元、馈线状态监测单元、通信用直流变换电源监控单元等。直流电源监控装置能够脱离上位机独之运行，在体化电源中，作为体化电源总监控器的子监控单元。3.4交流电源监控装置AC power supply monitoring device用于监测、控制、管理体化电源中交流电源设备各种参数和工作状态并与外部设备进行通信的装置。交流电源监控装置能够脱离上位机独立运行，在体化电源中，作为体化电源总监控器的子监控单元。3.5UPs电源监控装置UPS monitoring device用于监测、控制、管理电力用US电源设备各种参数和工作状态并与外部设备进行通信的装置。UPS电源监控装置能够脱离上位机独立运行，在体化电源中，作为体化电源总监控器的子监控单元。3.6蓄电池10h率放电电流battery10 h discharge rate current蓄电池采用恒流放电，蓄电池10h率放电电流1o定义为：Io=0.1C10,其中C10为蓄电池10h率容量。4产品型号产品型号宜使用如图1所示规定的方式进行编制，其中的“备用”框用于型号中未表述的特殊功能。2
