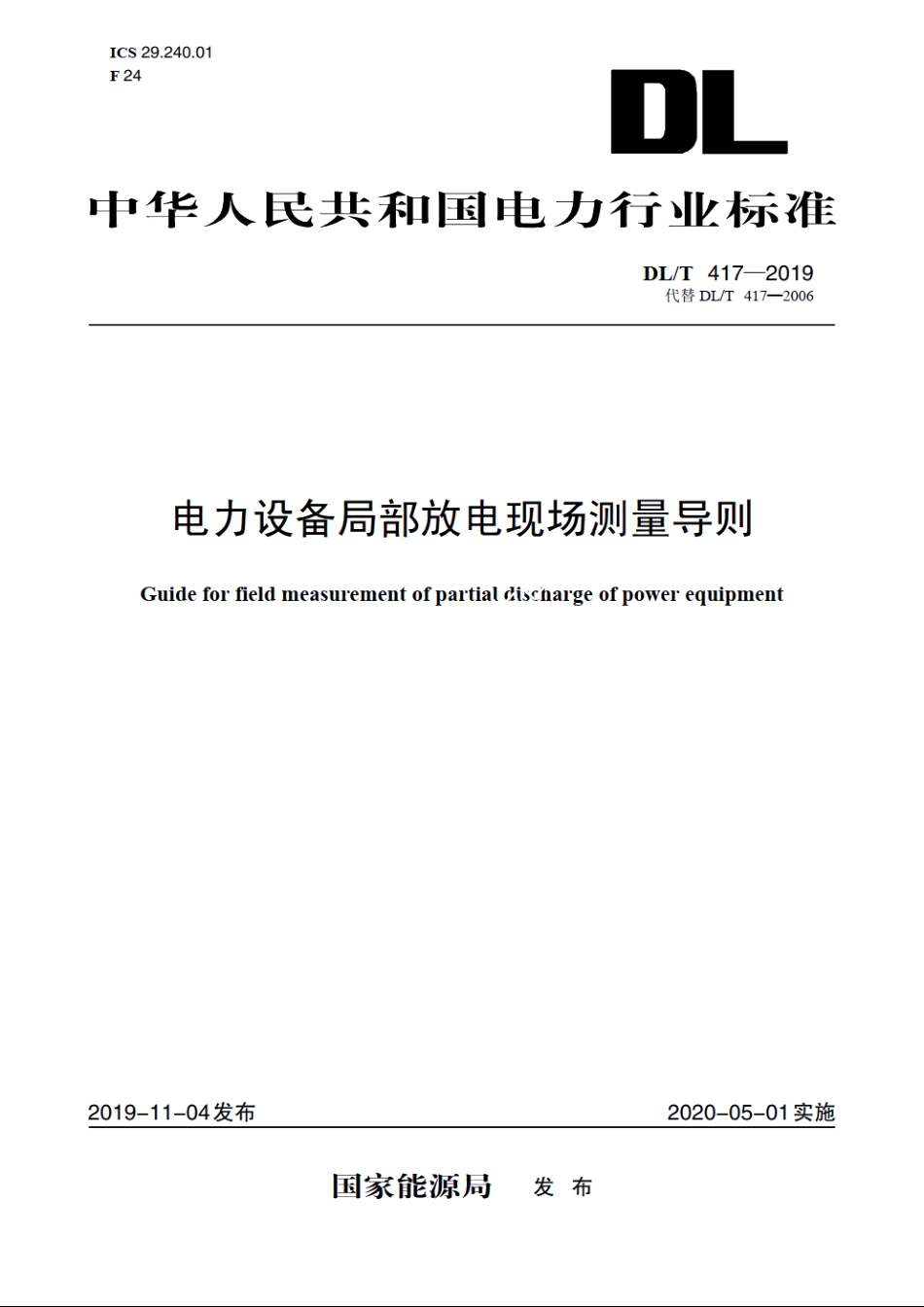

电力设备局部放电现场测量导则 DLT 417-2019.pdf

DL/T417-2019电力设备局部放电现场测量导则1范围本标准规定了局部放电试验的测量方法、测量仪器、校准方法、干扰及抑削和电力设备局部放电量的允许水平。本标准适用于现场或实验室条件下，变压器、互感器、套管、耦合电容器等电容型绝缘结构设备的局部放电。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版木适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T1094.3电力变压器第3部分：绝缘水平、绝缘试验和外绝缘空气间隙GB/T4109交流电压高于1000V的绝缘套管GB/T19749.1耦合电容器及电容分压器第1部分：总则GB/T22071.1互感器试验导则第1部分：电流互感罂GB/T22071.2互感器试验导则第2部分：电磁式电压互感器3术语和定义下列术语和定义适用于本文件。3.1局部放电partial discharge:PD引起设备导体之间绝缘系统中场强高处的绝缘部分被击穿且只发生局部桥接的种电气放电，这种放电可以发生在导体（电极）附近，也可发生在其他位置。3.2视在放电量quantity of apparent discharge2在试品两端注入定电荷量，使试品端电压发生变化的量和局部放电时端电压变化量相同。此时注入的电荷量即称为局部放电的视在放电量，单位为皮库(pC)。3.3局部放电起始电压partial discharge inception voltageU试验电压从不产生局部放电的较低电压逐渐增加时，在试验中局部放电量超过某规定值时的最低电压值。3.4局部放电熄灭电压partial discharge extinction voltageUe试验电压从超过局部放电起始电压的较高值逐渐下降时，在试验中局部放电量小于某规定值时的最高电压值。3.5测量回路直接校准direct calibration of measurement circuit将标定电荷量通过标准方波发生器注入试品两端，直接求得指示系统和以视在放电量表征的试品
