2023年建筑行业黄渡站500KV场地雨水管道施工组织设计方案.docx

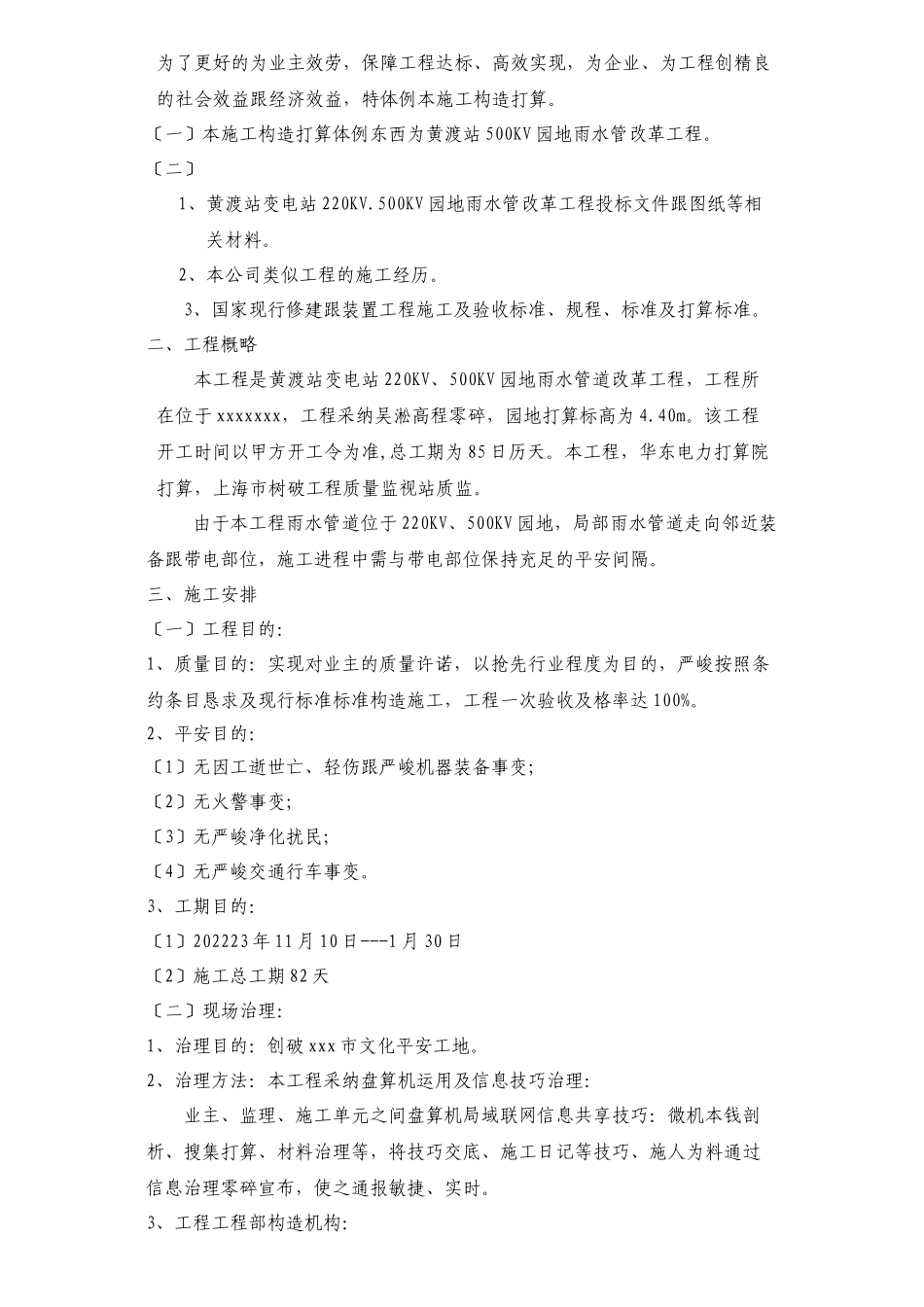

目录 一、体例说明 二、工程概略 三、施工安排 〔一〕工程目的 〔二〕现场治理 〔三〕施工人员装备 〔四〕施工安排 〔五〕施工现场总破体安排 四、管道及窨井工程施工打算 〔一〕管道施工方法与技巧打算 〔二〕窨井工程施工方法与技巧打算 五、工程施工总进度打算表 六、夏季施工技巧构造方法 〔一〕预备任务 〔二〕技巧方法 〔三〕平安方法 〔四〕机器操纵及防冻方法 七、质量保障方法 〔一〕质量目的 〔二〕质量保障系统 〔三〕构造保障方法 〔四〕质量治理轨制 〔五〕技巧保障方法 九、文化施工、环保及消防保卫方法 〔一〕文化施工方法 〔二〕情况保护方法 〔三〕消防保卫方法 一、体例说明 为了更好的为业主效劳，保障工程达标、高效实现，为企业、为工程创精良的社会效益跟经济效益，特体例本施工构造打算。 〔一〕本施工构造打算体例东西为黄渡站500KV园地雨水管改革工程。 〔二〕 1、黄渡站变电站220KV.500KV园地雨水管改革工程投标文件跟图纸等相关材料。 2、本公司类似工程的施工经历。 3、国家现行修建跟装置工程施工及验收标准、规程、标准及打算标准。 二、工程概略 本工程是黄渡站变电站220KV、500KV园地雨水管道改革工程，工程所在位于xxxxxxx，工程采纳吴淞高程零碎，园地打算标高为4.40m。该工程开工时间以甲方开工令为准,总工期为85日历天。本工程，华东电力打算院打算，上海市树破工程质量监视站质监。 由于本工程雨水管道位于220KV、500KV园地，局部雨水管道走向邻近装备跟带电部位，施工进程中需与带电部位保持充足的平安间隔。 三、施工安排 〔一〕工程目的： 1、质量目的：实现对业主的质量许诺，以抢先行业程度为目的，严峻按照条约条目恳求及现行标准标准构造施工，工程一次验收及格率达100%。 2、平安目的： 〔1〕无因工逝世亡、轻伤跟严峻机器装备事变； 〔2〕无火警事变； 〔3〕无严峻净化扰民； 〔4〕无严峻交通行车事变。 3、工期目的： 〔1〕202223年11月10日---1月30日 〔2〕施工总工期82天 〔二〕现场治理： 1、治理目的：创破xxx市文化平安工地。 2、治理方法：本工程采纳盘算机运用及信息技巧治理： 业主、监理、施工单元之间盘算机局域联网信息共享技巧：微机本钱剖析、搜集打算、材料治理等，将技巧交底、施工日记等技巧、施人为料通过信息治理零碎宣布，使之通报敏捷、实时。 3、工程工程部构造机构： 本工程按工程法构造施工，见如以以下列图所示，工程司理遴派承当过市政工程工程治理、并存在丰厚施工治理经历的工程司理担负；工程技巧担负人遴派存在较高技巧营业素养跟技巧治理程度、并有市政工程治理经历的工程技巧人员担负。工程司理部对本工程的人、财、物按照工程法施工治理的要务履行一致构造，一致安排，一致打算，一致和谐，一致治理，并细心履行ISO9001质量标准，充分发扬各天性机能局部、各岗亭人员的天性机能感化，细心履行治理职责，确保本工程质量系统接着、无效的运转。通过我们科学、谨严的任务质量跟工程治理经历，确保实现条约规那么的工期跟质量目的，现场治理创上海市文化平安工地。 4、工程部治理要紧成员及各要紧部室的职责: 〔1〕指点班子：由工程司理、工程副司理、技巧担负人构成，担负对工程的指点、批示、和谐、决议等严峻事件，对工程进度、本钱、质量、平安跟创优及现场文化施工等负全部义务。 〔2〕技巧组：担负体例工程施工构造打算，对专门进程体例造业指点书，对要害工序体例施工打算，对分项工程进展技巧交底，构造技巧培训，操持工程变卦，实时搜集拾掇工程技巧档案，构造材料测验、试验、施工试验跟施工丈量，反省监视工序质量，调剂工序打算，并实时处置施工中呈现的所有技巧征询题。 〔3〕施工组：担负构造施工构造打算施行，制订消费打算，构造施行现场各阶段的破体安排，平安文化施工及休息力构造安排，工程质量等施工进程中种种施工要素治理;担负各劳务分包跟工程分包的和谐治理。 〔4〕安质组：担负施工现场平安防护、文化施工、工序质量一样平常监视反省任务。 〔5〕物质组：担负工程材料及施人为料跟东西的置办、运输，监视操纵现场种种材料跟东西的运用情况等。 〔6〕机器组：担负施工机器分配、出场装置及维修、颐养等一样平常治理任务,确保机器处于精良运转形态。 〔7〕核算组：担负工程款的接纳，工程本钱核算，工程资金治理，体例工程估算、决算，验收及统计等任务。 〔8〕创优组：担负工程创优任务。 〔9〕综合办公室：担负文件治理，劳资治理，后勤供应及与所在当局治理局部的对外任务联络及招待任务。 〔10〕治安消防组：担负施工现场治安保卫、防火消防跟成品保护任务。 以上各组在司理部指点班子的指点下，一致和谐，各尽其责，实时处置施工进程中呈现的种种征询题，确保优质、高效的实现施工义务。 治理系统：治理机制采纳工程法施工治理。质量系统经认证并契合GB/T19001-2022-ISO9001：2022标准。 〔三〕施工人员装备： 钢筋工：2人瓦工：18人砼工：12人电工：1人普工：15人 总计：47人。 〔四〕、施工安排： 本工程工期短，质量目的高，工期打算为82天，为保障基槽有充裕的时间施工，保质准期实现施工义务，必需充分思索到各方面的阻碍要素，公正安排义务、人力、资本，进展时间、空间的总体打算。为了便于500KV的园地内装备测验等要紧路途排水管采纳间隔施工。 1、 施工工艺总流程： 丈量放线挖槽砂垫层排管窨井砌筑坞帮回填土路途砼浇筑规复 2、施工预备任务： 〔1〕技巧预备任务： ①工程总工构造各专业技巧人员细心进修打算图纸，体会打算意图，做好图纸会审。 ②按照质量手册跟次序文件恳求，针对本工程特色进展质量筹划，体例工程质量打算，制订专门工序、要害工序、重点工序质量操纵方法。 ③按照施工构造打算，体例分部、分项工程施工技巧方法，做好技巧交底，指④细心做好工程丈量打算的体例，做好丈量仪器的校验任务，细心做好水准点的交代核验任务。 ⑤体例施工估算，提出要紧材料用量打算。 〔2〕休息力及物质、装备预备任务： ①构造施工力气，做好施工步队的体例及其分工，做好出场三级教诲跟操纵培训。 ②落实各部室人员，制订响应的治理轨制。 ③按照估算提出材料供应打算，体例施工运用打算，落实要紧材料，并按照施工进度操纵打算安排，制订要紧材料、半成品及装备出场时间打算。 ④构造施工机器出场、装置、调试，做好开工前预备任务。 〔3〕施工现场及治理预备任务： ①做施工总破体安排并报有关局部审批。按现场破体安排恳求，做好施工园地施工用房的施工，做好水、电、消防东西的安排跟装置。 ②放松与所在当局各有关局部联络，疏浚关联，操持开工前各项手续，保障施工顺遂进展。 ③实现条约签约，构造有关人员熟习条约内容，按条约条目恳求构造施行。 〔五〕施工现场总破体安排： 1、给水： 〔１〕从树破单元指定地位接入水源，管径DN50，并做水表井。 〔２〕施工现场设置消防器具。 〔3〕从水源处引出，用软管引至施任务业面，供施工消用度水。 2、施工临时用电： 按照施工现场的实践情况来安排施工临时用电的线路走向、配电箱的地位及照明灯具的地位。电源电缆引下按照现场用电负荷断定电缆截面。现场安排，均按三级配电，二级保护。 本工程临时用电均从甲方指定的引入总配电箱，从甲方供应电源地位采纳三相四线制配线引入总配电箱。施工现场内配电方法采纳TN-S零碎，并在总配电箱处做反复接地一组，接地电阻小于4W。其余内容严峻履行施工现场临时用电平安技巧标准JGJ46-2023。 四、管道及窨井工程施工打算 〔一〕管道施工方法与技巧打算 1、开槽埋管施工 按照投标文件跟打算图纸，本工程开槽埋管管径有DN225到DN800多种管径规格。DN225-DN800管道采纳承插式加强聚丙烯FRPP模压排水管，“口〞型橡胶圈接口，150mm厚粗砂垫层，过路段回填粗砂至管顶上部200mm处，其余管段回填至管径1/2外。 2、施工工艺流程： 〔1〕地下管线勘察 由于本工程是变电站排水管改革工程，对地下阻碍物，特不是电缆线线管图纸材料不全。未能在图纸上反响出，为了能无效的保护地下电线、线管等修建物，在开挖前应先用金属电子探测仪对施工部位进展勘察。 ①按照图纸坐标放出窨井及排水管的精确地位； ②用白灰画出排水管道线路； ③用金属电子探测仪沿着白灰线进展勘察，如觉察红灯唆使灯闪亮，听到鸣啼声，要对该部位作出暗号，做重点保护，开挖时要留意警觉； ④开挖时金属电子探测仪还要进展跟踪探测。 〔2〕沟槽挖土 沟槽挖土采纳机器跟人工相结合的施工方法，沟槽土方要紧采纳小型橡胶履带液压挖机挖土为主，人工为辅。为了使现场的装备、电缆沟、路途等修建物不受破坏，需要时进展围护。对沟槽开挖深度超越1.25m时，坑壁要设横列板支持围护。对沟槽开挖深度超越1.8m时及相关重点保护修建物部位，要用钢板桩进展围护支持，采纳支持围护时，应随挖随撑，支持要结实，假设有松动、变形等景象时，应实时加固或改换。碰到雨地利，应加强反省。采纳钢板桩围护时，应只管增加打桩时发生的振动跟乐音对邻近的修建物、修建物、仪器装备跟都会情况的阻碍。当碰到土质较差时，防止从桩间挤出，运用齿合式板桩围护。机器挖土时采纳人工修边。为防止扰动槽底土层或超挖，机器挖土操纵在距槽底土基标高20cm处，采纳人工挖土，修整槽底。假设有超挖跟遇阻碍物去除后，应采纳砾石砂填实，不得用土回填。本施工园地较专门，机器挖土时要设专人批示，保护施工现场平安跟设置施工机器运转范畴的围护标记。 如沟槽开挖碰到电缆沟时，需求从电缆沟底部穿过，应对电缆沟采纳加固保护方法。加固方法是应用两根25x槽钢从电缆沟底部穿过，并用20x槽钢支持住，防止电缆沟下沉断裂。 沟槽挖出的土方好土原那么上可留作沟槽回填跟路途填土用，过剩的土方运到指定的堆放所在。并对运土的路面进展清扫，确保路面洁净。在电缆沟、消防栓、管线阀门、窨井、丈量标记等四周不克不及临时堆土，高度不宜超越1.5m。 沟槽挖土时，做到随时做好沟槽内的明水扫除，在修整槽底的同时，挖好排水明沟，沟槽的两侧近窨井处设置集水坑，装备污泥泵，确保在施工时期沟槽内不积水。如开挖时遇老窨井、老排水管时，应对老窨井、老排水管分段封堵、抽水，分段开挖，施工时应随时操纵气候变更情况。雨期前施工，任务面不宜过年夜，应逐段、逐片的分期实现，主要的或专门的工程部位，应只管在雨期前实现，雨期应添加排水装备，保障水流利通，雨止沟槽不积水。 〔3〕管道施工 采纳横列板支持围护开槽及钢板桩围护〔见如以以下列图所示〕施工的管道施工工艺。 ①管道根底 根底的底层土不克不及有淤泥跟碎石，假设有超挖选用粗砂填实，不得用土回填。粗砂垫层按规那么的沟槽宽度举座铺设、铺平、压实。管道根底跟垫层的验收质量标准应契合市政排水管道工程施工及验收规程的规那么。 ②管道铺设 A、运管 成品管运到施工现场，严峻按产物标准进展逐节测验，不契合标准不得运用，并做好标识实时处置。运至沟槽边待用的管子应垂直沟槽边放置并垫稳。 B、卸管 卸管时做到有专人批示，操纵人员服从批示。 C、排管 排管前做好去除根底外表污泥，杂物跟积水任务，复核高程样板(龙门板)的核心肠位跟标高。排管自卑劣至排向卑劣，承口向卑劣偏向，插口向卑劣偏向，按照规格选用响应的橡胶密封圈，四周平均平顺、无歪曲。铺管时，将管节颠簸吊下，平移到排管的接口处，调剂管节的标高跟轴线，而后用紧管装备将管子慢慢拔出承口。合龙的紧管拉力采纳二只1.5吨手板葫芦放在管道两侧，合龙时管节两侧的手板葫芦同步拉动，管节承插就位后放松拉索跟拉合前应复核管道的高程跟核心，密封圈无脱槽挤出后管枕垫入击实。 〔4〕管道接口 DN225～DN800管道采纳承插式加强聚丙烯FRPP模压排
