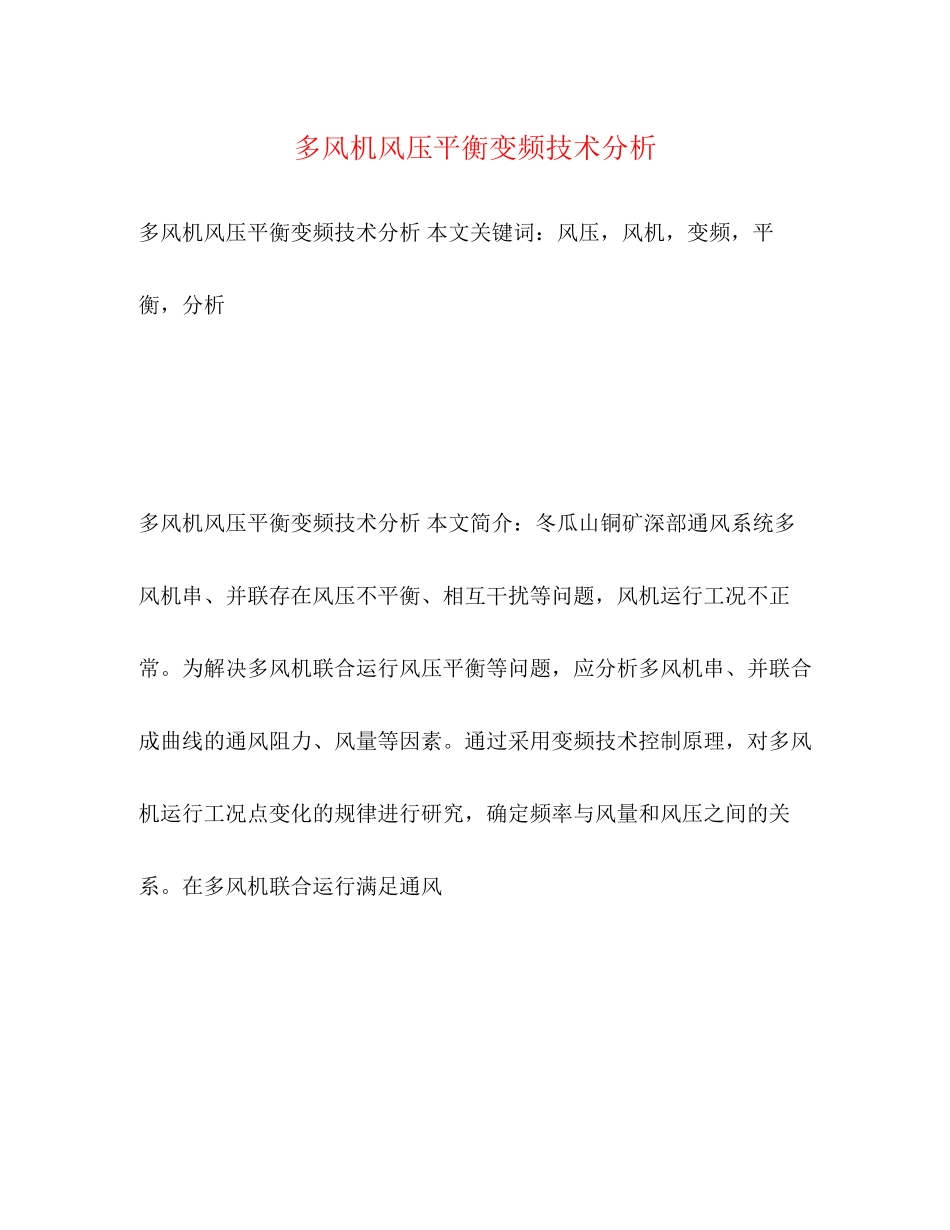

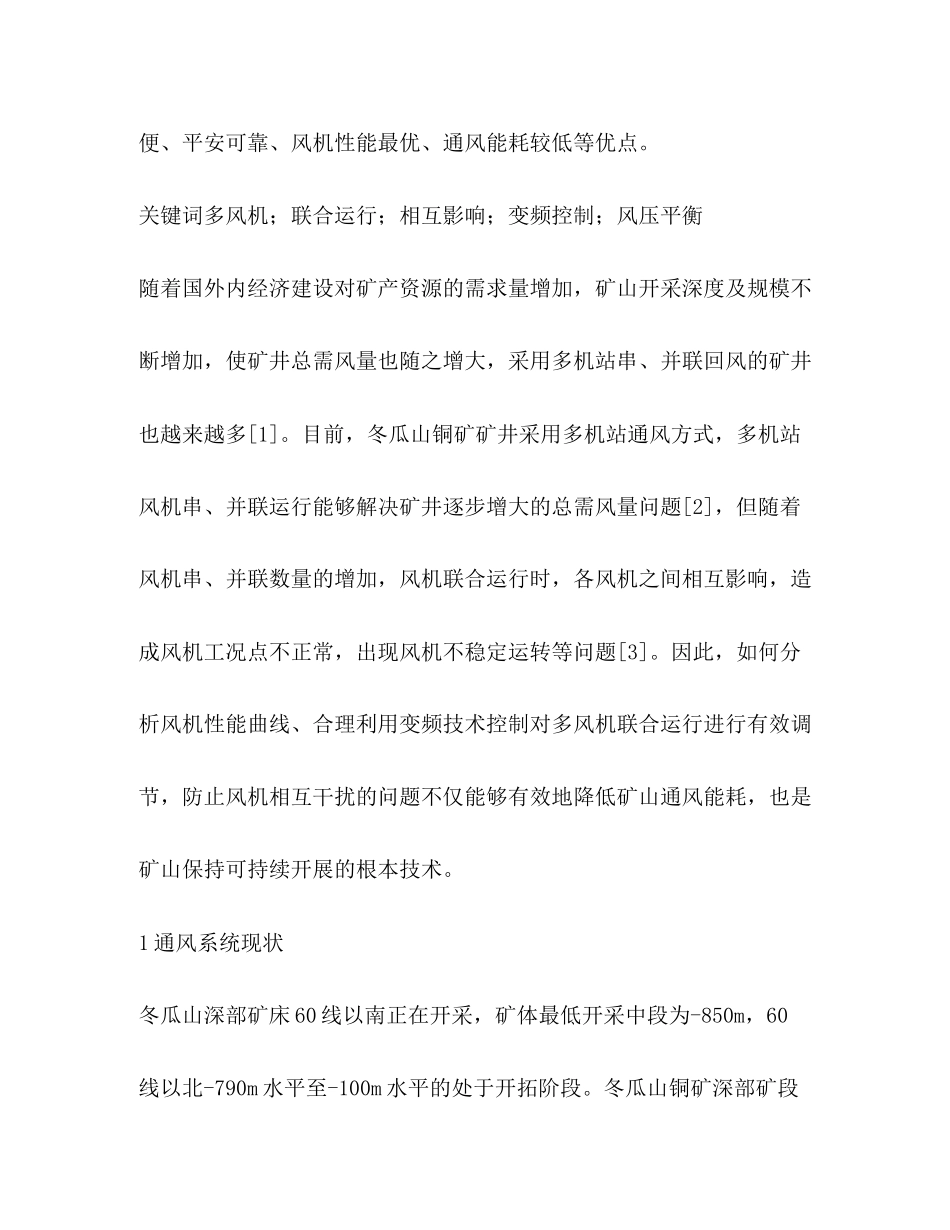

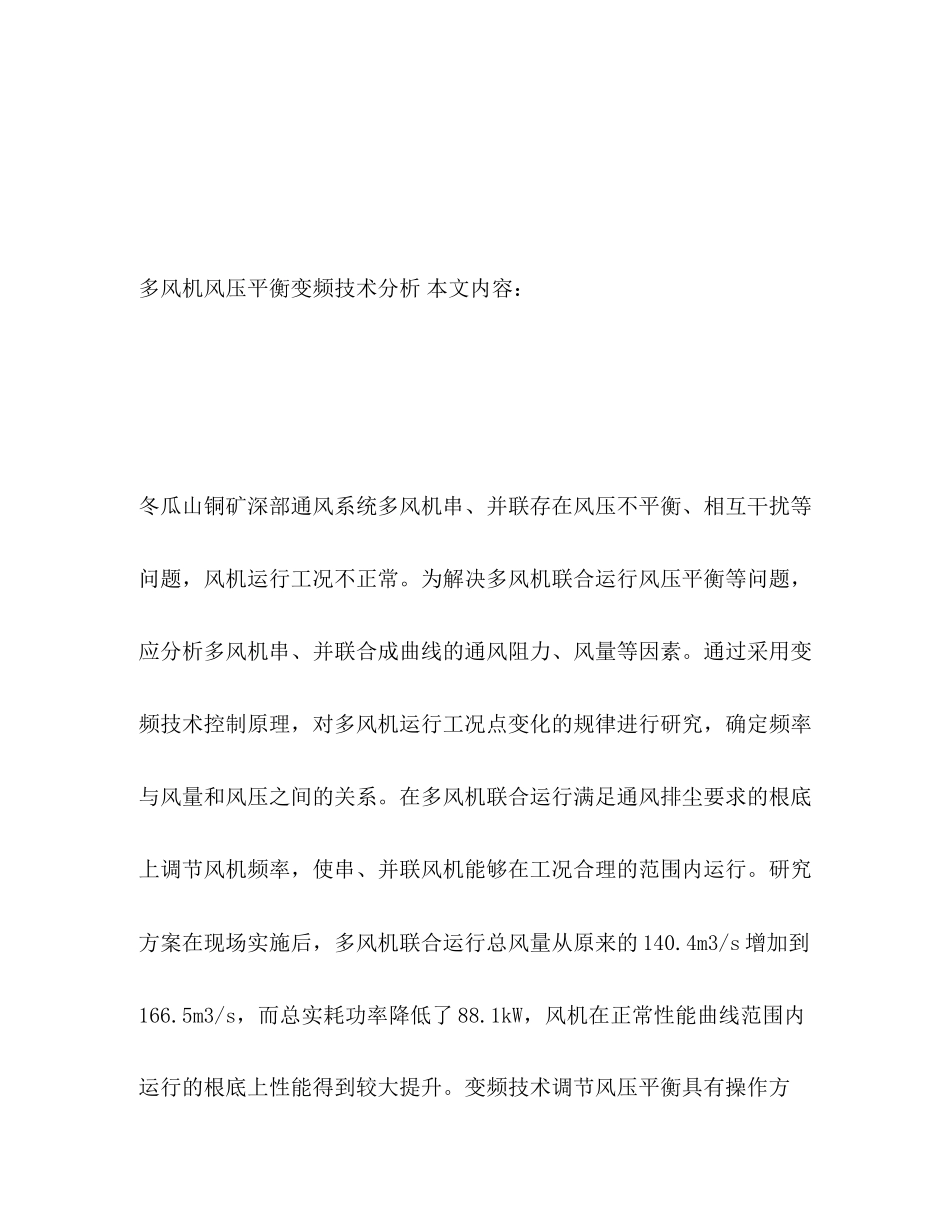

多风机风压平衡变频技术分析 多风机风压平衡变频技术分析 本文关键词：风压，风机，变频，平衡，分析 多风机风压平衡变频技术分析 本文简介：冬瓜山铜矿深部通风系统多风机串、并联存在风压不平衡、相互干扰等问题，风机运行工况不正常。为解决多风机联合运行风压平衡等问题，应分析多风机串、并联合成曲线的通风阻力、风量等因素。通过采用变频技术控制原理，对多风机运行工况点变化的规律进行研究，确定频率与风量和风压之间的关系。在多风机联合运行满足通风 多风机风压平衡变频技术分析 本文内容： 冬瓜山铜矿深部通风系统多风机串、并联存在风压不平衡、相互干扰等问题，风机运行工况不正常。为解决多风机联合运行风压平衡等问题，应分析多风机串、并联合成曲线的通风阻力、风量等因素。通过采用变频技术控制原理，对多风机运行工况点变化的规律进行研究，确定频率与风量和风压之间的关系。在多风机联合运行满足通风排尘要求的根底上调节风机频率，使串、并联风机能够在工况合理的范围内运行。研究方案在现场实施后，多风机联合运行总风量从原来的140.4m3/s增加到166.5m3/s，而总实耗功率降低了88.1kW，风机在正常性能曲线范围内运行的根底上性能得到较大提升。变频技术调节风压平衡具有操作方便、平安可靠、风机性能最优、通风能耗较低等优点。 关键词多风机；联合运行；相互影响；变频控制；风压平衡 随着国外内经济建设对矿产资源的需求量增加，矿山开采深度及规模不断增加，使矿井总需风量也随之增大，采用多机站串、并联回风的矿井也越来越多[1]。目前，冬瓜山铜矿矿井采用多机站通风方式，多机站风机串、并联运行能够解决矿井逐步增大的总需风量问题[2]，但随着风机串、并联数量的增加，风机联合运行时，各风机之间相互影响，造成风机工况点不正常，出现风机不稳定运转等问题[3]。因此，如何分析风机性能曲线、合理利用变频技术控制对多风机联合运行进行有效调节，防止风机相互干扰的问题不仅能够有效地降低矿山通风能耗，也是矿山保持可持续开展的根本技术。 1通风系统现状 冬瓜山深部矿床60线以南正在开采，矿体最低开采中段为-850m，60线以北-790m水平至-100m水平的处于开拓阶段。冬瓜山铜矿深部矿段通风系统目前采用多机站通风方式，以冬瓜山副井、团山副井和进风井进风，回风井回风。-850m水平为回风水平，共设置2个回风机站，风机均配备变频器。具体风机布置及风机参数见表1。 2通风现状分析 冬瓜山铜矿深部矿段2023年生产方案60线以南资源已不能维持10000t/d产量要求，60线北产量任务重，平安生产压力大。根据2023年初步设计要求在-850m水平60线北安装1台DK62-8-№26风机，增加60线北回风量。-850m回风水平共2个回风机站3台风机串、并联设置，具体布置图见图1。 2.1检测数据 风机安装试运行后，对通风系统进行检测。检测数据见表2。 2.2存在问题 DK62-8-№26、K45-6-№19作为不同型号风机，其各自的性能曲线各不相同，风机性能曲线分别为Ⅰ和Ⅱ，风机工况点为N，曲线图见图2。在风机运行频率相同的情况下，并联运行会导致风机风压不平衡等问题。由图2可知，风机在满负荷运行下DK62-8-№26风机在风机性能曲线内运行，对K45-6-№19风机形成通风阻力，造成K45-6-№19风机运行不正常，风机工况在性能曲线以外运行。更换-850m水平60线南200kW风机来满足2×355kW风机风压平衡要求，工程本钱较高且风机更换过程中影响冬瓜山深部矿段正常通风需求。 3多风机运行变频技术研究 3.1多风机运行影响分析 回风机站风机运行主要采用串、并联结合方式。多风机运行不同于单台风机运行，风机之间存在风压、风量平衡等因素。在3台风机运行的根底上分析多风机串、并联运行的实际性能曲线和效果，保证多风机能够在稳定、高效和经济的根底上运行。风机串联工况分析。1#回风机站串联2台K45-6-№19风机为同型号风机，风机曲线Ⅱ，Ⅲ为合成特性曲线，R为通风阻力曲线。N和N’为风机串联工况点和单台风机工况点，曲线图见图3。风机串联运行时风量不变，风压等于2台风机风压之和。计算可以得到串联2台K45-6-№19风机的合成风压及风量范围见表3。风机并联工况分析。串联2台K45-6-№19和1台DK62-8-№26风机并联设置。K45-6-№19曲线为Ⅰ，DK62-8-№26曲线为Ⅱ，Ⅲ为风机并联合成性能曲线。N1、N2和N为单台风机工况点和并联工况点。曲线图见图4，由图4可知，当ΔQ=Q-Q2>0时,即工况点N位于DK62-8-№26风机曲线和合成曲线之间，并联有效。当ΔQ=Q-Q23.2变频技术研究 （1）变频技术原理。风机风量及风压控制过去多采用调节风机叶片角度来实现，这种控制方法需在风机检修状态下进行，影响正常生产且操作复杂，经济性差。依据现有风机的工作性能，采用变频技术对风机调速来控制风量及风压是目前最常用的技术[4]。（2）多风机变频调节分析。根据变频技术原理可知，风机变频后风机性能曲线也会随之变化，风机满频性能曲线为Ⅰ，变频后风机性能曲线为Ⅱ。变化曲线图见图5。 3.3现场实际应用 通过风机变频技术控制研究，计算得出DK62-8-№26风机最大运行频率为46.99Hz，结合现场实际通风及频率运行情况，将冬瓜山铜矿-850m水平60线北DK62-8-№26风机运行频率调低至46Hz,风机正常运行后对风机进行检测，检测数据见表5．根据表2、表5可知，-850m60线南、北不同型号风机进行串、并联设置，满负荷运行实耗功率到达935.2kW，总风量为140.4m3/s，风机性能偏低。通过变频技术控制研究将DK62-8-№26风机频率调至46Hz，风机总实耗功率降低至847.1kW，总风量提高到166.5m3/s，风机均在性能曲线范围内运行，风机效率得到较大提升。 4结论 （1）多风机串、并联设置时由于风机性能曲线不同，在联合运行时应对各风机性能曲线进行合成，确定多风机合成性能曲线，防止风机在性能曲线范围外运行，既能提高矿井总风量，又能降低总实耗功率，保证了多风机高效、稳定运行。（2）结合冬瓜山铜矿多机站通风系统情况，风机均配备变频器，通过变频器调节频率降低转速的技术，利用流体力学风压、风量与频率之间的关系，间接调节风压的公式简单易懂，为现场通风技术人员调节风量和风压平衡提供了理论性知识。（3）风压平衡变频技术研究通过调节风机频率到达降低风压的方法，改变了通过调节风机叶片角度、更换风机等降低风压的传统方法，该方法能够快速、有效地调节风压平衡，确保通风系统多风机联合运行时风机性能能够相互匹配，不造成相互干扰等问题。（4）冬瓜山铜矿随着矿山企业的深部开采和扩能需要，采用多风机联合运行布置时存在新旧风机型号不匹配、风机性能降低等问题，在通风系统优化研究时通过该技术调节风机性能，既能降低通风系统技术研究的难度，也为企业节省了工程及设备等费用，对企业未来开展起到至关重要的作用。 居伟伟 单位：中钢集团马鞍山矿山研究院 金属矿山平安与健康国家重点实验室 华唯金属矿产资源高效循环利用国家工程研究中心 此资料由网络收集而来，如有侵权请告知上传者立即删除。资料共分享，我们负责传递知识。
