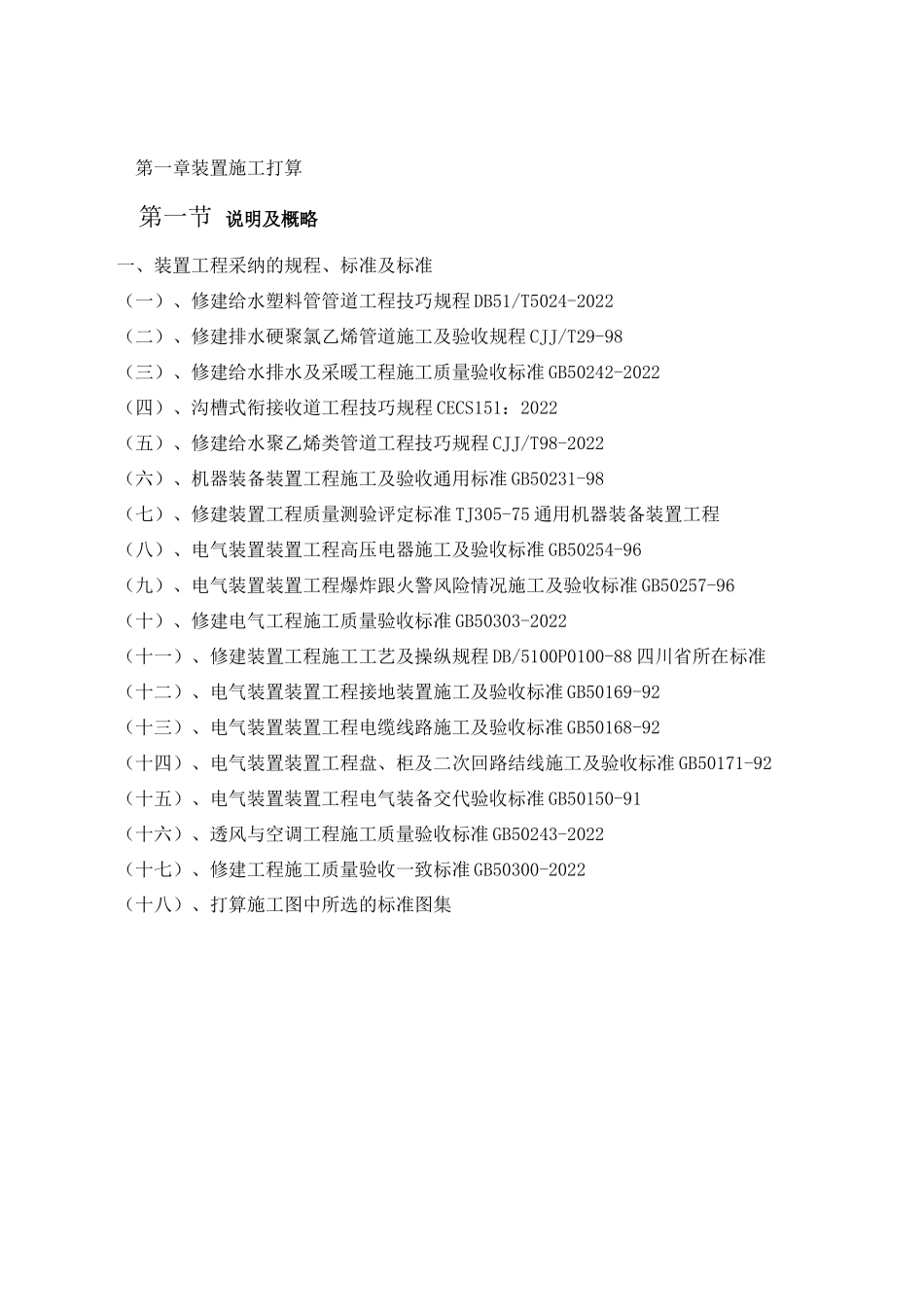

机电装置工程 施 工 方 案 XX工程公司 年代日 第一章装置施工打算 第一节 说明及概略 一、装置工程采纳的规程、标准及标准 （一）、修建给水塑料管管道工程技巧规程DB51/T5024-2022 （二）、修建排水硬聚氯乙烯管道施工及验收规程CJJ/T29-98 （三）、修建给水排水及采暖工程施工质量验收标准GB50242-2022 （四）、沟槽式衔接收道工程技巧规程CECS151：2022 （五）、修建给水聚乙烯类管道工程技巧规程CJJ/T98-2022 （六）、机器装备装置工程施工及验收通用标准GB50231-98 （七）、修建装置工程质量测验评定标准TJ305-75通用机器装备装置工程 （八）、电气装置装置工程高压电器施工及验收标准GB50254-96 （九）、电气装置装置工程爆炸跟火警风险情况施工及验收标准GB50257-96 （十）、修建电气工程施工质量验收标准GB50303-2022 （十一）、修建装置工程施工工艺及操纵规程DB/5100P0100-88四川省所在标准 （十二）、电气装置装置工程接地装置施工及验收标准GB50169-92 （十三）、电气装置装置工程电缆线路施工及验收标准GB50168-92 （十四）、电气装置装置工程盘、柜及二次回路结线施工及验收标准GB50171-92 （十五）、电气装置装置工程电气装备交代验收标准GB50150-91 （十六）、透风与空调工程施工质量验收标准GB50243-2022 （十七）、修建工程施工质量验收一致标准GB50300-2022 （十八）、打算施工图中所选的标准图集 二、装置工程概略 装置专业 装置零碎 简介 给 水 排 水 工 程 生涯给水零碎 本零碎水源为都会自来水。在竖向上分为三个区。此中，4层及以下为一区，由市政给水直截了当供水；5～14层为中区，由中区变频水泵组加压供水；15～18层为高区，由高区变频水泵组加压供水。本零碎向修建物内的各用水滴供应用水。本零碎管材，主管采纳内筋嵌入式衬塑钢管，公用讨论衔接；支管采纳PP-R管，热熔衔接。 生涯污水零碎 本工程二层以上的卫生间排水采纳了设置公用通气管的双破管排水零碎，三层及以下的年夜众卫生间采纳了仅设置伸顶通气管的单破管排水零碎。本工程采纳污废水合流制，室内±0.000以上的污废水重力自流排入室外污水管，地下室污废水采纳潜水排污泵晋升至室外污水管。本零碎设置了蹲式年夜便器、坐式年夜便器、小便器、洗脸盆等卫生器具供运用。本零碎管材，污废水、通气管采纳UPVC塑料排水管，横干管及以下的破管、排斥管采纳抗震柔性接口排水铸铁管，与潜水排污泵相连的排水管采纳涂塑钢管，地下室外墙以外的埋地管采纳给水铸铁管。 雨水零碎 雨水采纳重力流内排水零碎。屋面雨水经雨水斗搜集后通过雨水管排入雨水沟。本零碎管材采纳柔性抗震雨水铸铁管。 电 气 工 程 电力跟照明零碎 电力要紧用电装备为透风空调、消防装备、电梯及生涯泵等。照明分为任务照明及应急照明。任务照明要紧负荷为各型白炽灯（地下室为荧光灯）。支线采纳YJV型电缆沿桥架及穿钢管保护。支线采纳BV型导线，电力用采纳钢管保护，照明用采纳PVC管保护。与消防有关的线路采纳ZR-YJV型电缆及ZR-BV型导线，沿桥架及穿钢管保护。供电电压为380/220V，电力运用电压为380/220V，照明运用电压为220V。 防雷接地零碎 防雷按二类布防。在屋面应用Φ16镀锌圆钢作避雷带，并构成防雷网格，柱内主筋作引下线，根底钢筋作接地体，并应用-50×5镀锌扁钢构成总等电位接地。在四层以上每层应用Φ12镀锌圆钢作均压环，在45米以上的外墙金属门窗及构件均须与均压环衔接。保护接地采纳TN-S零碎。本工程采纳结合接地，其接地电阻≤1Ω。 弱电零碎 本零碎仅为配管预埋施工。 第二节 给水排水工程要紧工序施工方法 一、给水零碎施工方法 （一）、工艺流程 （二）、施任务法 1．结实在修建构造上的管道支、吊架，按打算指定的结实地位及方法结实，以保障不阻碍构造的平安功用。 2．阀门装置前，用手动试压泵对其作耐压强度实验。实验以每批(同商标、同规格、同型号)数目中抽查10%，且非常多于一个，假设有漏、裂分歧格的再抽查20%，仍有分歧格的那么逐一作强度跟严密性实验。关于装置在骨干管上起堵截感化的闭路阀门，逐一作强度跟严密性实验。强度跟严密性实验压力为阀门出厂规那么的压力。 3．管道跟装备装置前，去除外部污垢跟杂物。装置中缀或终了的敞口处，作临时封锁。 4．管道零碎试压跟清洗作法 （1）、室内暗设或埋地的管道在隐蔽行进展试压。各零碎装置终了落后展试压。 （2）、各零碎管道作水压实验，实验用压力表精度不低于级，表的最年夜刻度为实验压力的～2倍，压力表安设在零碎最低处，试压用水为洁净水，各零碎实验压力，本工程给水零碎实验压力为1.00MPa；在实验压力下不雅察10min，压力落不年夜于，而后落至任务压力进展反省，不渗不漏为及格。 （3）、实验及格后用洁净水对各零碎管道进展冲刷，水冲刷速率不小于，水冲刷连续进展，以出口处的水色、通明度与进口处的目测根本分歧为及格。管道冲出的脏物不得进入装备，装备冲出的脏物不得进入管道。 5．管道消毒作法 给水管道在运用前用每升水中含20～30mg游离氯的水灌满管道进展消毒。含氯水用漂白粉兑制，而后采纳试压泵将含氯水压入给水管内。含氯水在管中留置24h以上。 二、排水零碎施工方法 （一）、工艺流程 装置预备→管道预制→排水干、破管装置→排水支管装置→灌水实验 （二）、施任务法 1、排水塑料破管每层设置伸缩节；横支管上合流配件至破管的直线管段过2m时，设置伸缩节。伸缩节之间的最年夜间距不得超越4m。 2、排水塑料管管端拔出伸缩节处预留的破绽为：夏季5～10mm；夏季，15～20mm。 3、排水塑料管破管上伸缩节设置地位濒临水流集合配件，破管穿越楼板处为结实支承时，伸缩节不得结实，伸缩节承口应顺水流偏向。 4、按照打算恳求的部位安设阻火圈。 5、排水塑料管的配管及粘接工艺，按以下规那么履行： (1)、锯管及坡口 A、锯管长度应按照实测并结合各衔接件的尺达逐层断定。 B、锯管东西宜选用细齿锯、割刀等，断口应平坦并垂直于轴线，断面处不得有任何变形。 C、插口处可用中号板锉锉成15°～30°坡口，坡口厚度宜为管壁厚度的1／3～1／2，长度一般不小于3mm，坡口实现后应将残屑清算洁净。 (2）、粘合面的清算 管材或管件在粘合前用绵纱或干布将承口内侧跟插口处擦洁净，使被粘合面坚持洁净，无砂尘与水迹。当外表粘有油污时，须用绵纱或干布蘸丙酮等洁净剂擦净。 (3）、管端拔出承口深度 配管时将管材与管件承笔试插一次，在其外表(试插时)划出标记，拔出深度不小于有关规那么。 (4）、胶粘剂涂刷 刷时轴向涂刷，举措敏捷，涂抹平均，用量适宜，不克不及漏涂或涂抹过厚，夏季施工时尤须留意。涂刷先涂承口，后涂插口。 (5）、承插接口的衔接 承插口涂刷胶粘剂后，破刻寻正偏向将管子拔出承口，使其准直，再加挤压。同时使管端拔出深度契合所划标记，并保障承插接口的直度跟地位精确，同时还坚持静待2～3min防止接口滑脱。各预制管段节点间偏向不年夜于5mm。 (6)、静置养护到胶粘剂接口固化为止。 6、排水塑料管堵塞时，不克不及运用带有锐边尖口的机具清通。 第三节 电气工程要紧工序施工方法 一、电缆桥架施工方法 （一）、工艺流程 弹线定位→金属收缩螺栓装置→螺栓结实支架与吊架→桥架装置→保护地线装置→槽内配线→线路反省及绝缘摇测 （二）、施任务法 1．桥架敷设讨论拼缝严密，水平桥架保障水平偏向不年夜于5/1000，总长度上偏向不超越5cm。垂直桥架保障偏向不年夜于2/1000，总长度偏向不超越2cm。 2．电缆桥架在穿越楼板时，采纳做防火断绝方法。 3．电缆桥架逾越伸缩缝处设置伸缩缝，平日以断开阁下为宜，当桥架的直线段超越30m时须预留～的伸缩缝。 4．桥架直线段偏向改动处采纳弯通实现，其转弯处的曲折半径，不小于该桥架上电缆曲折半径的最年夜者。 5．桥架的衔接防止在穿越楼板或墙壁等处进展。 6．电缆桥架垂直敷设时，结实点跨距不年夜于2m。 7．桥架首端、终端及间隔出接线盒处均设置支持点。 8．非直线段的桥架当内侧曲折半径不年夜于时，在距非直线段与直线段接合处～的直线段侧设置一个支架或吊架；当半径年夜于时，除契合上述恳求外，在非直线段中部还须增设一个支架或吊架。 二、电缆敷装备工方法 （一）、工艺流程 （二）、施任务法 1．电缆敷设前按以下恳求进展反省： （1）、电缆型号、电压、规格契合打算。 （2）、电缆外表应无损害、绝缘精良。 （3）、电缆放线架应放置稳妥，钢轴的强度跟长度与电缆盘分量跟宽度相共同 （4）、电缆敷设前按打算跟实践途径盘算每根电缆的长度，公正安排每根电缆，增加电缆讨论。 2．电力电缆在终端头与左近留有备用长度。 3．电缆的最小曲折半径契合下表的规那么： 电缆型式 多芯 单芯 操纵电缆 10D 聚氯乙烯绝缘电力电缆 10D 交联聚氯乙烯绝缘电力电缆 15D 20D 注：表中D为电缆外径。 4．电缆敷设时，电缆从盘的上端引出，不使电缆在支架上及空中磨擦迁延，电缆上不得有铠装压扁、电缆绞拧、护层折裂等未消弭的机器损害。 5．电缆敷设时陈列划一，不穿插，加以结实，并及古装设标记牌。标记牌的装设契合以下恳求： （1）、在电缆终端头、拐弯处及竖井的两头、井内等所在，电缆上装设标记牌。 （2）、标记牌上注明线路编号。当无编号时，写明电缆型号、规格及起迄所在；并联运用的电缆有次序号，标记牌的笔迹明晰不易零落。 （3）、标记牌规格一致。标记牌能防腐、挂装应结实。 6．电缆在桥架内敷设 （1）、在以下所在将电缆结实： 垂直敷设桥架上每隔2m处结实。水平敷设的电缆，在电缆首末两头及转弯处，当对电缆间距有恳求时，每隔5～10m处结实。 （2）、电缆在桥架内陈列划一，不穿插，敷设一根、拾掇一根、卡固一根。 （3）、电缆结实可以用尼龙卡带绑扎或电缆卡子结实。 （4）、桥架内电缆敷设终了后，实时清算杂物，盖好盖板，并进展最初调剂。 7．电缆进入竖井、盘(柜)以及穿入管子时，出进口封锁，管口密封。 三、配电箱、柜施工方法 （一）、工艺流程 装备开箱反省→装备搬运→柜（盘）稳装→柜（盘）上方母线配制→柜（盘）二次回路结线→柜（盘）实验调剂→送电举措验收 （二）、施任务法 1．暗装配电箱装置，先预埋箱体，箱体开孔孔径适宜，瘦语划一，装置地位精确；按照需用再安箱芯，箱芯跟箱体应一致编号，防止当前装置犯错。装置时箱盖紧贴墙面，零线经汇流排衔接无绞接景象。管口用锁紧螺母结实，护口圈完全，陈列划一雅不雅。 2．挂墙明装或落地装置的配电箱柜，先配管到位，后穿线，再装置箱柜。 3．配电箱柜预埋件机器强度不敷，作加固方法。保障配电箱柜装置牢靠。 4．配电箱柜装置调试终了后，对各操纵开关回路作标记编号。 5．配电箱表里油漆完好，坚持洁净，注重雅不雅。 6．配电箱内回路编号明晰，接线陈列划一，色标精确。 四、配管、穿线施工方法 （一）、工艺流程 1．暗管敷设工艺流程为 2．明管、吊顶内管路敷设工艺流程 （二）、施任务法 1．按照打算恳求寻准箱、盒地位及标高，对管道敷设走向放线，和谐与别的装置分部的共同，特不是与透风零碎的共同，保障装置工程顺遂进展。 2．按标准恳求，凡直线段管长超越30m，或许管长超越20m有一个弯，管长超越15m有二个弯，管长超越8m有三个弯时，给穿线构成艰辛的所在，采纳加年夜一级管径的方法。 3．按照工艺操纵规程进展配管、转弯、讨论衔接跟进箱盒衔接。管口接线
