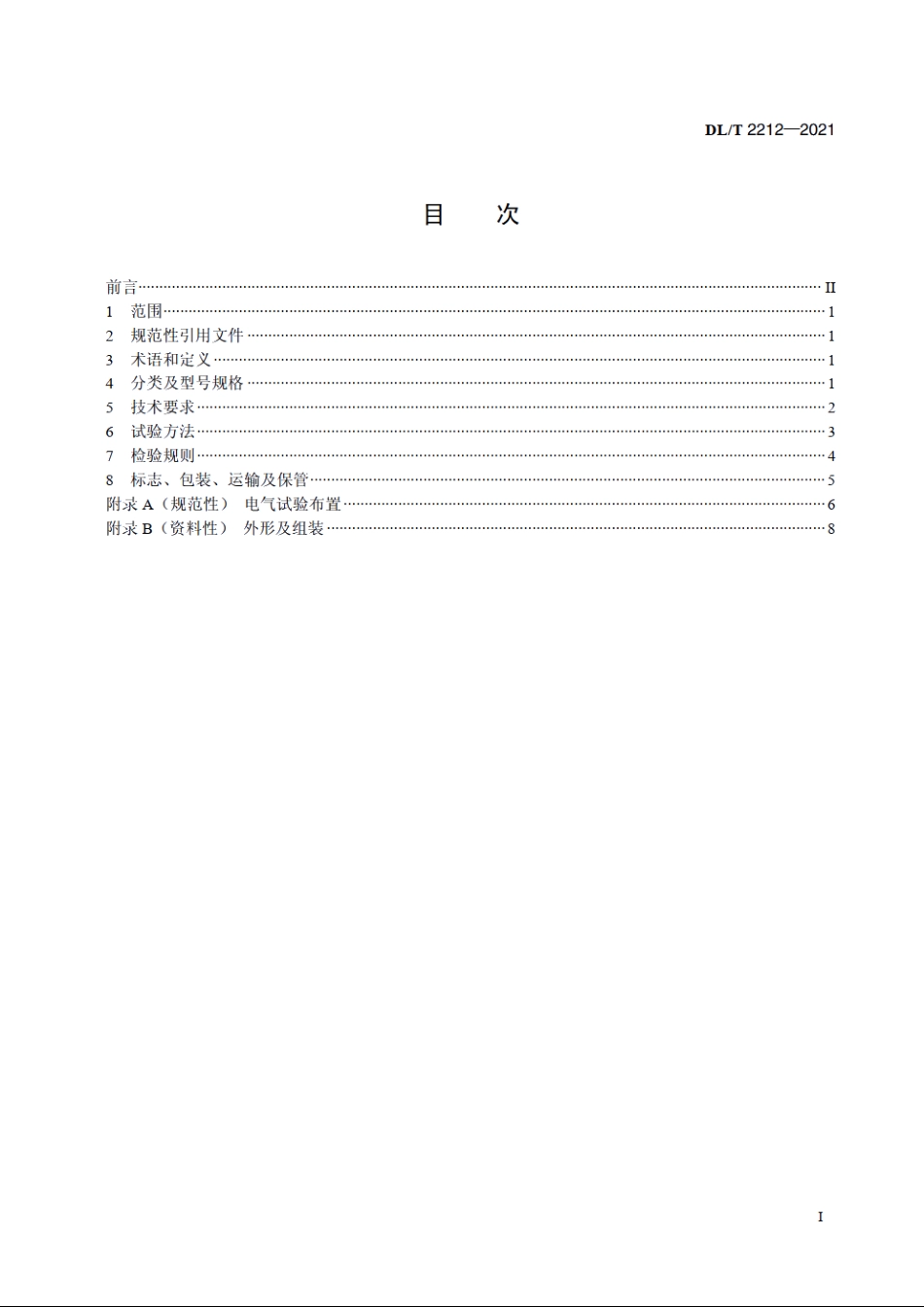

DL/T22122021目次】范用12规范性引H文件13术语和定义4分类及型号规格15技术要求26试验方法37检验规则8标志、包装、运输及保管附求A(规范性)电气试验布置6附求B(资料性)外形及组装8DL/T2212-2021RLB-B-160-J表示软拉棒，扁带式，额定荷重160kN,基础型。5技术要求5.1基本要求5.1.1绝缘软拉棒包括中部绝缘棒和两端连接头，连接头应内嵌高强合金钢圈。5.1.2两端连接头金属部分与棒芯连接处应做防割伤处理。5.1.3绝缘软拉棒棒芯由特种合成纤维组成，应具有良好的防潮性能。5.1.4护套型绝缘软拉棒表面应光滑、无砂眼、无裂纹、无异常凸起。5.1.5基础型绝缘软拉棒棒芯每股间均应紧密绞合，不应有松散、分股现象。棒芯每股应无叠痕、凸起、压伤、背股、抽筋等缺陷。5.1.6特高压带电作业用绝缘软拉棒可根据线路绝缘配置进行长度定制，但有效绝缘长度不应小于6.8。5.1.7对于海拔1000m以上地区，应按照DLT878中校正公式对最小有效绝缘长度进行校正。5.2型式试验要求52.1绝缘软拉棒的工频干闪电压、淋雨条件下的工频闪络电压、高湿度条件下的工频泄漏电流、50%断裂负荷拉伸后高湿度下工频泄漏电流应符合表1的规定表1绝缘软拉棒型式试%内电气性能高湿度下工频泄漏额定电压试品有效长度工频干闪电压淋雨工频心电压50%断裂负荷拉伸后高湿kV电流度下工频泄涌电流mkVyAA10000.5170601001008000.5170601001005.2.2绝缘软拉棒整体的工频（直流）耐压试验及操作冲击耐压试验要求应符合DLT878的规定。5.2.3绝缘软拉棒的型式试验机械性能应符合以下规定：a)伸长率不大于2%：b)断裂负荷不小于3倍额定荷重：c)静负荷试验：2.5倍额定荷重下持续5mi,绝缘软拉棒无永久变形、无裂纹、无损伤发生为合格：d)动负荷试验：1.5倍额定荷重下实际操作3次，绝缘软拉棒无永久变形、无裂纹、无损伤发生为合格。5.3预防性试验要求5.3.1绝缘软拉棒整体的工频（直流）耐压试验及操作冲击耐压试验要求应符合DL/T878、DL/T976的规定。5.3.2绝缘软拉棒的预防性试验机械性能应符合以下规定：a)静负荷试验：1.2倍额定荷重下持续1min,绝缘软拉棒以无永久变形、无裂纹、无损伤发生为合格：b)动负荷试验：1.0倍额定荷重下实际操作3次，绝缘软拉棒以无永久变形、无裂纹、无损伤发生为合格。2
