2023年建筑行业20上海某厂房钢结构安装工程施工组织设计.docx

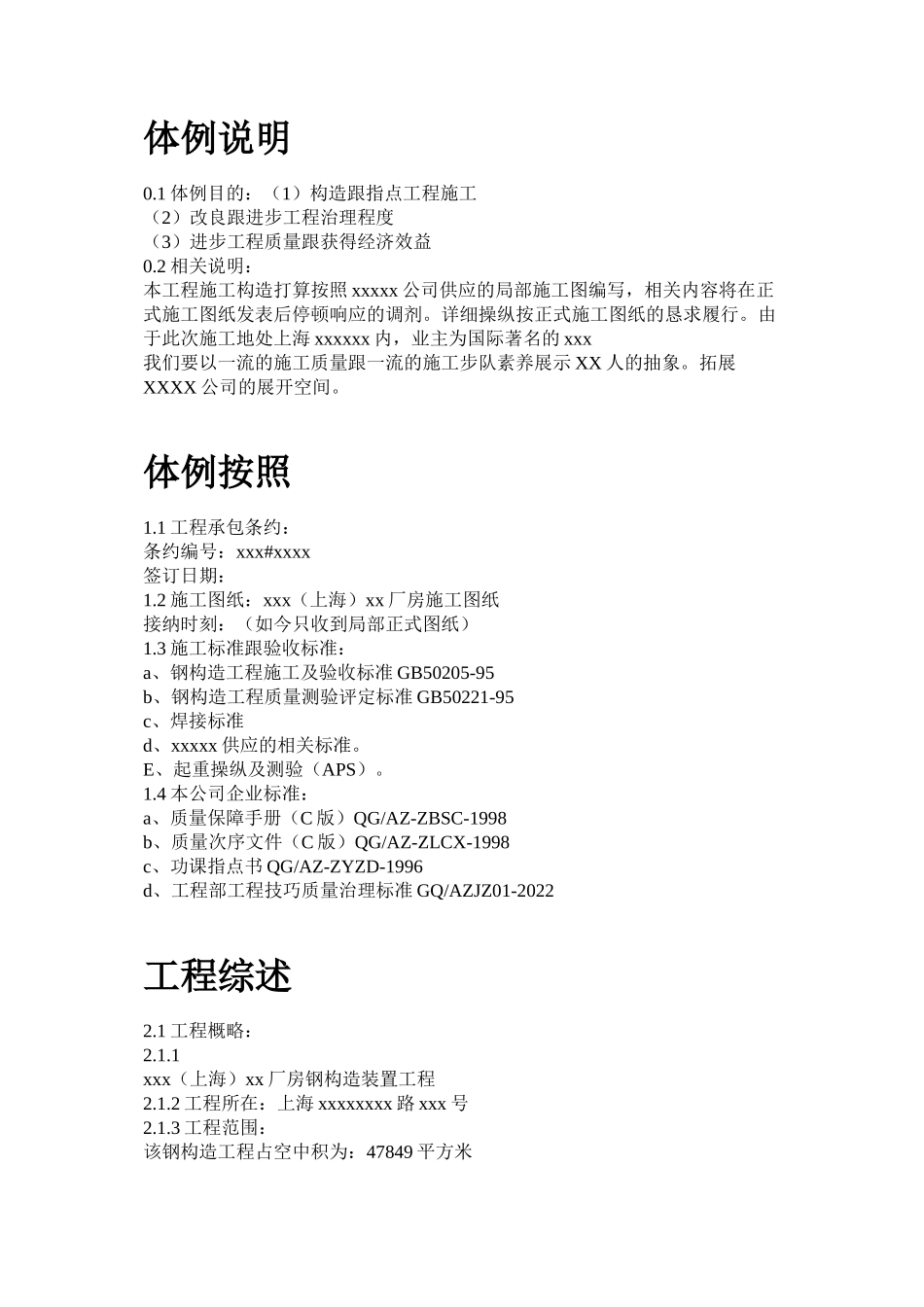

目次 第一章体例说明 2 第二章体例按照 2 第三章工程综述 3 第四章施工构造跟治理机构 7 第五章施工总体布署跟要紧施工打算 11 第六章施工总体进度打算及保障方法 39 第七章质量治理 49 第八章平安治理 76 第九章文化施工 83 第十章落低本钱方法 86 第十一章附录 88 体例说明 0.1体例目的：（1）构造跟指点工程施工 （2）改良跟进步工程治理程度 （3）进步工程质量跟获得经济效益 0.2相关说明： 本工程施工构造打算按照xxxxx公司供应的局部施工图编写，相关内容将在正式施工图纸发表后停顿响应的调剂。详细操纵按正式施工图纸的恳求履行。由于此次施工地处上海xxxxxx内，业主为国际著名的xxx 我们要以一流的施工质量跟一流的施工步队素养展示XX人的抽象。拓展XXXX公司的展开空间。 体例按照 1.1工程承包条约： 条约编号：xxx#xxxx 签订日期： 1.2施工图纸：xxx（上海）xx厂房施工图纸 接纳时刻：（如今只收到局部正式图纸） 1.3施工标准跟验收标准： a、钢构造工程施工及验收标准GB50205-95 b、钢构造工程质量测验评定标准GB50221-95 c、焊接标准 d、xxxxx供应的相关标准。 E、起重操纵及测验（APS）。 1.4本公司企业标准： a、质量保障手册（C版）QG/AZ-ZBSC-1998 b、质量次序文件（C版）QG/AZ-ZLCX-1998 c、功课指点书QG/AZ-ZYZD-1996 d、工程部工程技巧质量治理标准GQ/AZJZ01-2022 工程综述 2.1工程概略： 2.1.1 xxx（上海）xx厂房钢构造装置工程 2.1.2工程所在：上海xxxxxxxx路xxx号 2.1.3工程范围： 该钢构造工程占空中积为：47849平方米 修建面积为：85925.3平方米 2.1.4业主：上海xxx 2.1.5xxx 2.1.6施工单元：上海XXXX工程公司 2.1.7监理单元：xxxxxxxxxx修建工程征询监理部 2.1.8总承包商：xxx 2.2工程承包条约的要紧内容： 2.2.1工程内容： 工程工程一览表 序号 修建编号 修建称号 楼层数 修建占空中积 修建面积 构造方法 （平方米） （平方米） 1 A 办公区 2，3 钢构造 2 B 自行车棚 1 456 228 钢构造 3 P 消费区 2 钢构造 4 C1 能源区1 1 钢构造 5 C2 能源区2 1 钢构造 6 S1 门卫 1 钢构造 7 S2 门卫 1 钢构造 8 M 泵房 1 钢构造 9 Pipebridge 桥架 1 钢构造 10 算计 7 2.2.2条约工期：开工日期2022年10月11日 开工日期2022年4月30日 2.2.3打算工期：按照条约工期 2.2.4工程质量品级：单元工程质量应到达钢构造工程质量测验评定标准中的质量测验评定优秀品级。 2.3施工坐标跟水准点操纵： 本施工园地为厚度达1米的混凝土空中，构造吊装前必需求求甲方（或土建施工单元）供应书面的水准操纵点跟施工坐标移交讲演。并对要害操纵点停顿复核，做到标记完好，地位精确、荣耀赫然。 2.4天然前提 当地域雨量比较丰厚，7~10月份常受台风阻碍。 积年平均落雨天数135天 积年平均落雪天数3天 年平均气温17℃ 相对最高气温37℃ 相对最低气温—3℃ 2.5外部施工前提： 、施工现场的特色：见附录九：“施工总破体图〞 a、施工现场位于xxxxxxxx路跟xx路之间，由于在钢构造吊装前要停顿年夜量次的钢构造构件装车跟现场驳运，而土建施工单元也要停顿厂房地基的浇注任务，.全部施工园地比较紧凑，恳求在装置时公正安排施工工艺，确保驳运到现场的构件及时拼装、吊装终了。保障充足的构件拼装园地跟起重装备挪动空间。 b、思索到全部工程的施工工期特别紧凑，必需在构造吊装前将局部桁架跟破柱在吊装地区左近拼装好，以增加后续吊装进程中的辅佐时刻，进步吊车的运用效力。 、材料供应情况：甲方供应 、供电：甲方供应的电源接口位于厂房四周。 、供水：甲方供应接口 —xxxxxxxx） 施工构造跟治理机构 、施工治理系统 工程司理 工程副司理 行政司理 施工司理 技巧司理 平安司理 质量司理 技巧副司理 打算司理 材料主管 装置工程师 吊装工程师 丈量计理工程师 材料装备工程师 材料工程师 平安工程师 电气工程师 综合治理 、要紧治理职员义务制： 3.2.1工程司理： 对工程片面担任。是工程部消费进度、平安、质量跟本钱的第一义务人。按国际工程施工治理的恳求，构造好施工，和谐好业主、总承包商、监理在工程上跟技巧上的关联，治理好施工步队。 3.2.2技巧司理 片面临工程的技巧、质量、平安担任，担任施工技巧材料、文件的全进程治理。和谐、构造、参加工程工程的质量反省、整改、验出任务。 3.2.3施工司理： 构造工程的施工。按工程司理的恳求，对工程的进度、平安、质量停顿治理，对施工打算的施行停顿监视。公正构造分配现场的施工职员、施工装备、材料跟施工机器，使施工全进程处于受控形态。 3.2.4平安司理： 担任施工现场的平安治理。担任编写“平安消费治理打算书〞，做好平安鼓吹教诲任务，做好平安监视反省任务，落实各项平安方法，根绝种种事变苗子，有权禁止任何不平安操纵，确保平安消费。 3.2.5质量司理： 担任工程的质量治理。协助技巧司理落实工程部质量打算，加强对工程质量停顿监视反省，监视施工班组做好自检、互检及分局部项工程质量评定，熟习施工标准跟质量标准，反省工程中存在的征询题及时整改。 3.2.6施工工程师： 担任本工种（本专业）的施工治理。熟习施工图纸，参加图纸会审，担任向施工班组停顿包含进度、平安、质量、技巧、文化施工等外容的交底，分配好本工种的施工机具跟休息力运用，做好材料打算，操纵限额领料 3.2.7装备（材料）工程师： 担任工程部施工工器具跟材料的发放治理任务，做好响应的治理台帐。对施工装备及工装器具停顿标识。担任工地物质打算的体例。物质的定额、物质的限额、物质的推销、运输、验收跟保存任务。详细任务如下： 1、共同工程司理对分承包方的天资、信誉及质量方面保障跟供货才能的评审记载，确保材料质量、价钱受控。 2、汇总、考核各施工工程师提交的材料打算。按公司物质推销次序履行推销，担任验收中所发生的分歧格征询题。 3、做好甲供或自行推销的主材的推销台帐及供货的原始记载。搜集种种技巧材料或质保书提交专职材料员保存。 4、加强库存治理，根绝错购及库存物质逾额。现场物质治理安排堆放。 3.2.8材料员 担任工程条约、文件、图纸的一样平常治理，做好种种文件材料的注销、归档、散发任务。担任对施工进程中发生的种种反省、验收表格或讲演停顿搜集、拾掇，协助开工材料的汇编。 施工总体布署跟要紧施工打算 4.1施工破体图 4.1.1施工总破体图 见附录7 4.1.2施工现场临时装备安排图 见附录8 4.1.3临时供电安排图 见附录9 4.1.4消防破体安排图 见附录10 4.2施工安排 按照xxxxx供应的构件供货打算编排各修建物单体施工流程图 1消费区(P)区 2能源区1(C1区) 3能源区2(C2区) 4办公区(A区) 5管架 6泵房(M区) 7门卫(S1) 8门卫(S2) 9自行棚 4.3单元工程跟分局部项工程的分别。 单元工程 分部工程 分项工程 各修建物单体 钢构造装置 1、根底复测 2、钢构造预拼装 3、钢构造吊装 4、钢构造高强螺栓连接 5、钢构造焊接 6、压型板铺设 7、剪力钉安排 8、压型板焊接9、围梁装置 10、檩条装置 11、歪撑装置 12、墙面板装置 13、屋面板装置 14、天沟、水落管装置 15、墙角饰边装置 16、屋檐饰边装置 、要紧施工打算： 4.4.1施工工艺流程图： 施工预备 丈量放线 构件接运、测验 破柱、桁架预拼装、构件分 主构造吊装 定位跨调剂 墙面次构造 屋面次构造 墙、屋面板装置 饰边、天沟装置 扫尾 开工验收 4.4.2钢构造装置打算 4.4.2.1施工预备 构造有关技巧职员停顿图纸进修、考核跟会审，对图纸中的疑征询、不详之处向甲方会谈，并对会谈后果停顿确认。按照施工图纸统计什物任务量，停顿施工工器具、施工装备跟休息力运用打算的编排。体例施工打算，构造施工职员停顿技巧交底。备齐相关施工质量反省、验收标准及质量表格。清晰质量目的。 4.4.2.2丈量放线 1按照甲方移交的坐标跟水准操纵点，放出修建物的定位轴线。复测预埋螺栓的定位精度，调剂地足螺栓的高程。 恳求：轴线偏向≤5mm 螺栓核心偏向≤5mm 螺栓高程偏向0~+20mm 2按照图纸尺寸，在地上跟每根破柱底板处画出十字核心线。 4.4.2.3构件接运、测验 1按照甲方供应的供货打算，编排构件接运打算。 2按照构件的运用先后次序跟构件的构造特色，公正卸载、堆放构件。充分思索驳运时的便当性跟防止构件变形。 3按照装备、构件移交次序，对构件外表、制造质量、能否存在搬家变形等要素停顿反省、记载。 4恳求甲方代表/供应商在构件反省讲演上停顿确认。 5对在测验中觉察的不契合装置恳求的构件、材料，必需修复或互换契合恳求前方可投入现场施工。 4.4.2.4桁架、破柱预拼装及构件分货 1按照现场前提及构造特色，将消费车间的对接破柱跟屋面桁架按就近原那么停顿预拼装，以进步吊装时的装备运用效力。 2破柱现场拼接要搭设拼装平台，以确保拼接质量。 3构件散发时思索装备的功课空间跟挪动空间。 4.4.2.5主构造装置 1按照预拼桁架的分量跟钢构造的起吊高度，选择响应的起重装备、吊索、卸扣等工器具。 2吊装前在破柱的响应地位设置丈量标记（对规那么形状的构件可以其形状外表作为参照）。破柱垂直度赞同偏向如下： 单层柱垂直度赞同偏向：≤10mm 多层柱垂直度赞同偏向：底层柱≤10mm，上节柱≤35mm 3按照施工图纸上各修建物的主框架构造的走向，沿响应的轴线停顿构造吊装。吊装时恳求可以在空中上拼装为全体停顿吊装的，只管安排在空中上拼装，以增加空中功课量。 4高强螺栓连接的部位，严峻按照高强螺栓的连接恳求（分初拧、终拧）按响应扭矩停顿紧固。 5在吊装完最后的二至三跨主构造破柱后，应对构造停顿装置精度调剂，以便于后续装置调剂。 6主构造需求焊接的柱梁、柱柱、梁梁连接点必需严峻按照图纸上的焊接恳求停顿施焊。 4.4.2.6定位跨调剂 为保障钢构造的总体装置质量，在后续装置进程中，每碰到调剂跨必需对构造停顿调剂，保障破柱的垂直度跟响应连接处的精良打仗。对超越标准赞同范畴的工程，必需用张紧器停顿调理或对相关阻碍构造质量的部位停顿修正。以确保工程质量。 4.4.2.7墙、屋面次构造装置 1墙屋面次构造装置包含：围梁、檩条、檩条间加强构造、构造调剂拉杆等。 2装置时必需按照图纸标识分清围梁、檩条的装置偏向。 3接点处需切割、裁剪时必需充分思索切点的外表跟构造的合感性。在门窗结合处要操纵构造空隙尺寸。（P区、A区、C区详细构造吊装工
