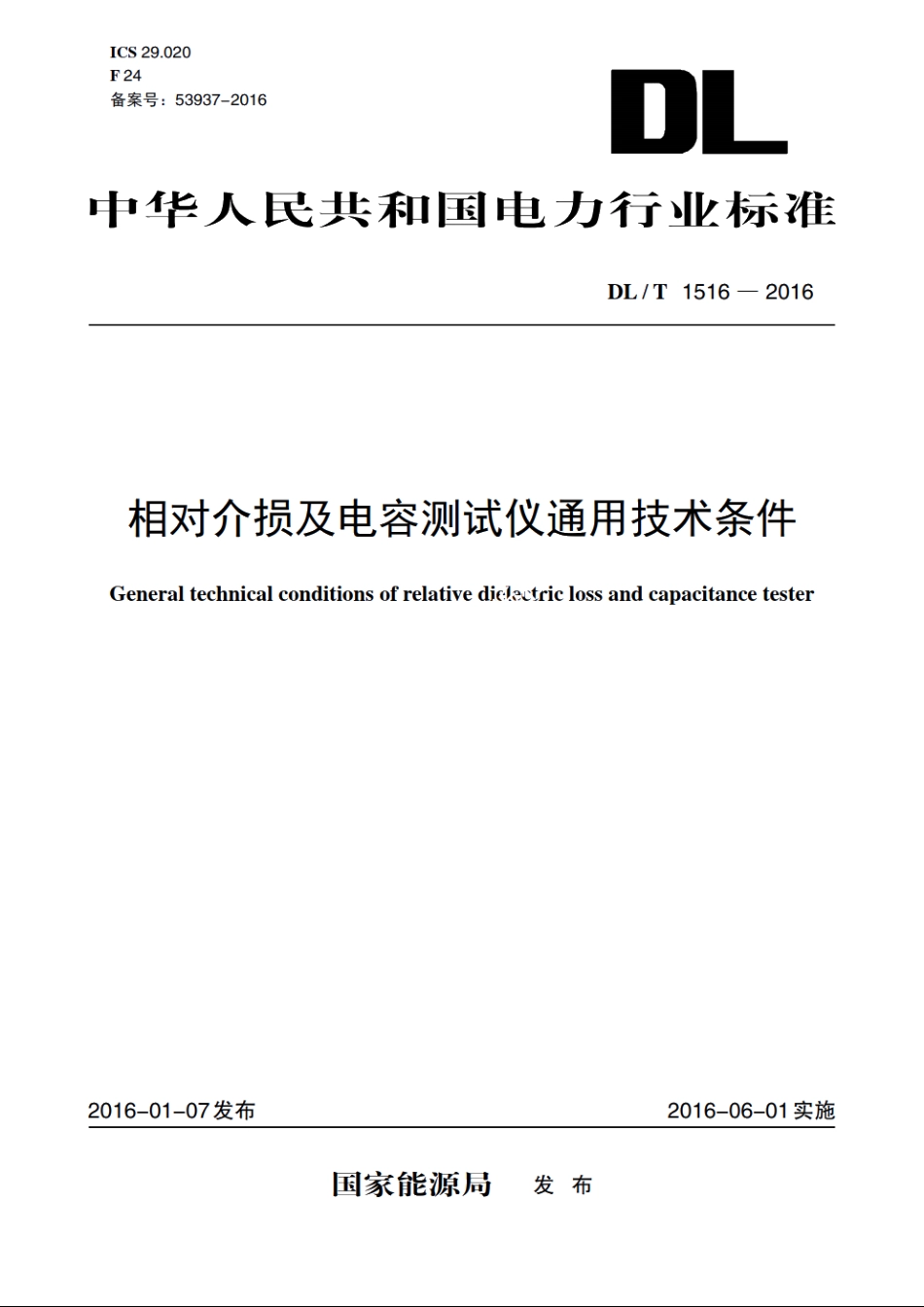

相对介损及电容测试仪通用技术条件
DLT
1516-2016
相对
电容
测试仪
通用
技术
条件
1516
2016
DL/T1516-20164.2测量方法4.2.1相对测量法选择与被试设备C同相的另一台电容型设备C、,通过设备末屏串联接入信号取样单元分别测量I和【、，计算电流基波信号的相位差值和幅值比值，从而获得C和C、的相对介质损耗因数差值和相对电容量比值。测试仪由两路电流取样单元、测试引线和便携式主机组成。相对测量法测量原理图见图1。母线TCNCx取样取样单元单元主机说明：Cx被试设各：Cx参考设备：Ix一被试设备电流信号：I一参考设备电流信号。图1相对侧量法测量原理图4.2.2绝对测量法通过安装在电容型设备末屏出线上和安装在同相电压互感器二次端子上的信号取样单元，分别获取C的【x和)，计算出两个基波信号的相位差值和幅值比值，从而获得被试设备的绝对介质损耗因数和电容量。测试仪由电流取样单元、电压取样单元和便携式主机组成。绝对测量法测量原理图见图2。母线Cx电压互感器取样取样UN单元主机说明：Cx一被试设备：一末屏接地电流信号：U一电压互感器二次电压信号。图2绝对测量法测量原理图2
