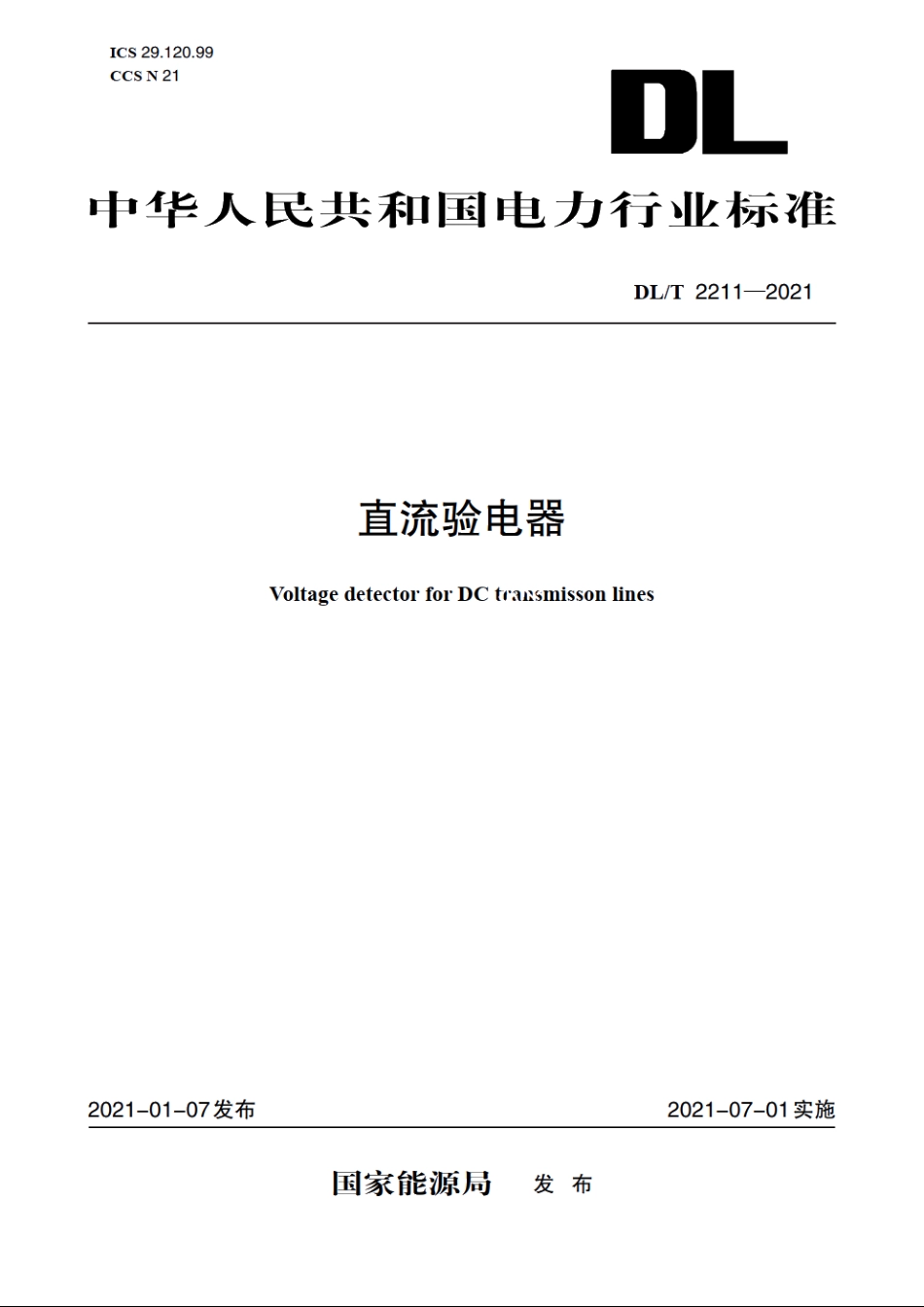

直流验电器 DLT 2211-2021.pdf

DL/T2211-2021直流验电器1范围本文件规定了超特高压直流输电线路非接触式验电器的技术要求、试验方法及检验规则等。本文件适用于超特高压直流输电线路（接地极线路除外）使用的非接触式验电器。2规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件：不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T2423.10环境式验第2部分：试验方法试验Fc:振动（正弦）GB/T2423.22环境试验第2部分：试验方法试验N:温度变化GB13398带电作业用空心绝缘管、泡沫填充绝缘管和实心绝缘棒GB/T14286带电作业工具设备术语GB/T16927.1高电压试验技术第1部分：般总义及试验要求3术语和定义GB/T14286界定的以及下列术语和定义适月本文件。3.1非接触式验电器non-contact volt.Getector不与设备直接接触，通过对设备附近的电场或其他参量进行检测米检验设备是否带电的装置。3.2电场强度启动阈值threshold value of electric field intensity验电器用于判断设备是否带电的电场强度设定值，当电场强度大于等于此值，验电器报警，判断设备带电。4技术要求4.1一般要求4.1.1验电器应通过信号状态的改变，明确指示有电压或无电压，指示应为声或光形式。4.1.2验电器应提供使用说明，使用说明应包含验电器额定电压、电场强度启动阈值、使用方法等信息，使用说明所包含信息按照附录A的规定。4.1.3验电器电场测量值与标准电场值的偏差不应超过5%。4.2气象条件要求验电器应能在温度一2550、相对湿度20%96%范围的气象条件下正常工作。4.3结构组成4.3.1直流验电器由指示器和绝缘杆组成。其结构示意图如图1所示。直流验电器验电区域及使用方法按照附求B的规定。
