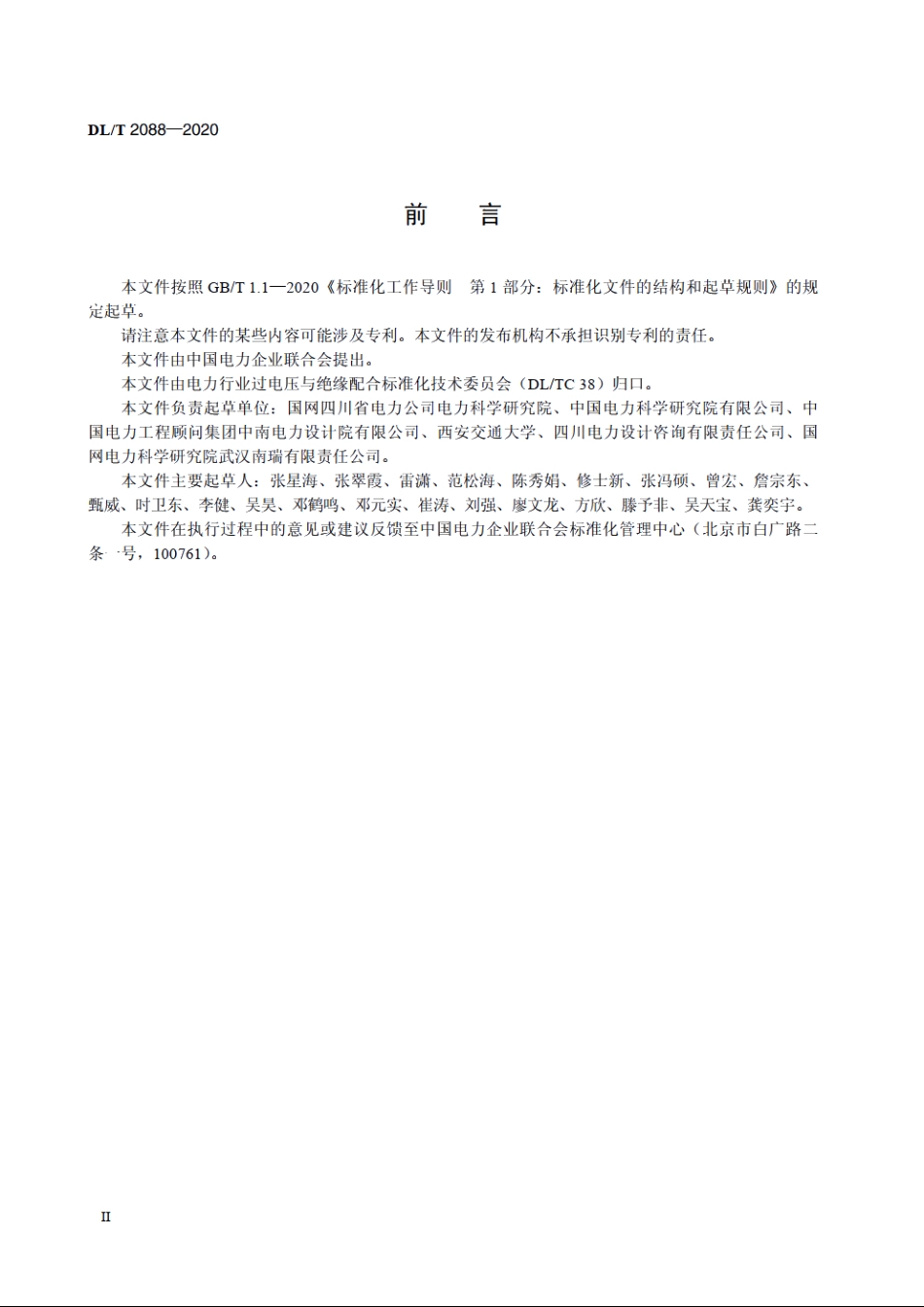

DL/T2088-2020前言本文件按照GB厅1.1一2020标准化工作导则第1部分：标准化文件的结构和起草规则的规定起学。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的贵任。本文件由中国电力企业联合会提出。本文件由电力行业过电压与绝缘配合标准化技术委员会(DL/TC38)归口。本文件负责起草单位：国网四川省电力公司电力科学研究院、中国电力科学研究院有限公司、中国电力工程顾问集团中南电力设计院有限公司、西安交通大学、四川电力设计咨询有限责任公司、国网电力科学研究院武汉南瑞有限责任公司。本文件主要起草人：张星海、张翠霞、雷潇、范松海、陈秀娟、修士新、张冯硕、曾宏、詹宗东、甄威、时卫东、李健、吴吴、邓鹤鸣、邓元实、崔涛、刘强、廖文龙、方欣、滕予非、吴天宝、龚奕宇。本文件在执行过程中的意见或建议反馈至中国电力企业联合会标准化管理中心（北京市白广路二条号，100761)。DL/T2088-2020直流接地极线路绝缘配合技术导则1范围本文件列出了直流接地极线路的过电压类型与保护措施，规定了直流接地极线路的绝缘配合原则和方法。本文件适用于士400kV及以上直流输电工程接地极线路的绝缘配合设计，柔性直流输电工程可参考本文件。2规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件：不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T311.3绝缘配合第3部分：高压直流换流站绝缘配合程序GB/T50064交流电气装置的过电压保护和绝缘配合没：十规范DL/T5224高压直流输电大地返回系统设计技术3术语和定义DL/T5224界定的以及下列术语和定义适书干本文件。3.1接地极earth electrode可持续地为直流系统传递直流电流的接地装置。由若干组接地导体和活性填充材料组成。放置在陆地上的接地极，被称为陆地电极：放置在海水中或海岸上的接地极，被称为海洋或海岸电极。3.2接地极线路earth electrode line连接换流站中性母线与接地极导流系统的架空线路。3.3招弧角arcing horn与绝缘子串并联的防雷装置，也称为并联间隙，般由高压侧电极、接地侧电极和连接金具组成。通常招弧角的间隙距离小于绝缘了串的长度，具有提供闪络路径、转移疏导电弧的功能。3.4直流续流stable DC arc current接地极线路绝缘击穿后持续流过击穿通道的直流电流。4符号和缩略语4.1缩略语下列宿略语适用于本文件。MRTB:金属回线转换断路器(metallic return transfer breaker)GRTB:大地回线转换断路器(ground return transfer breaker)
