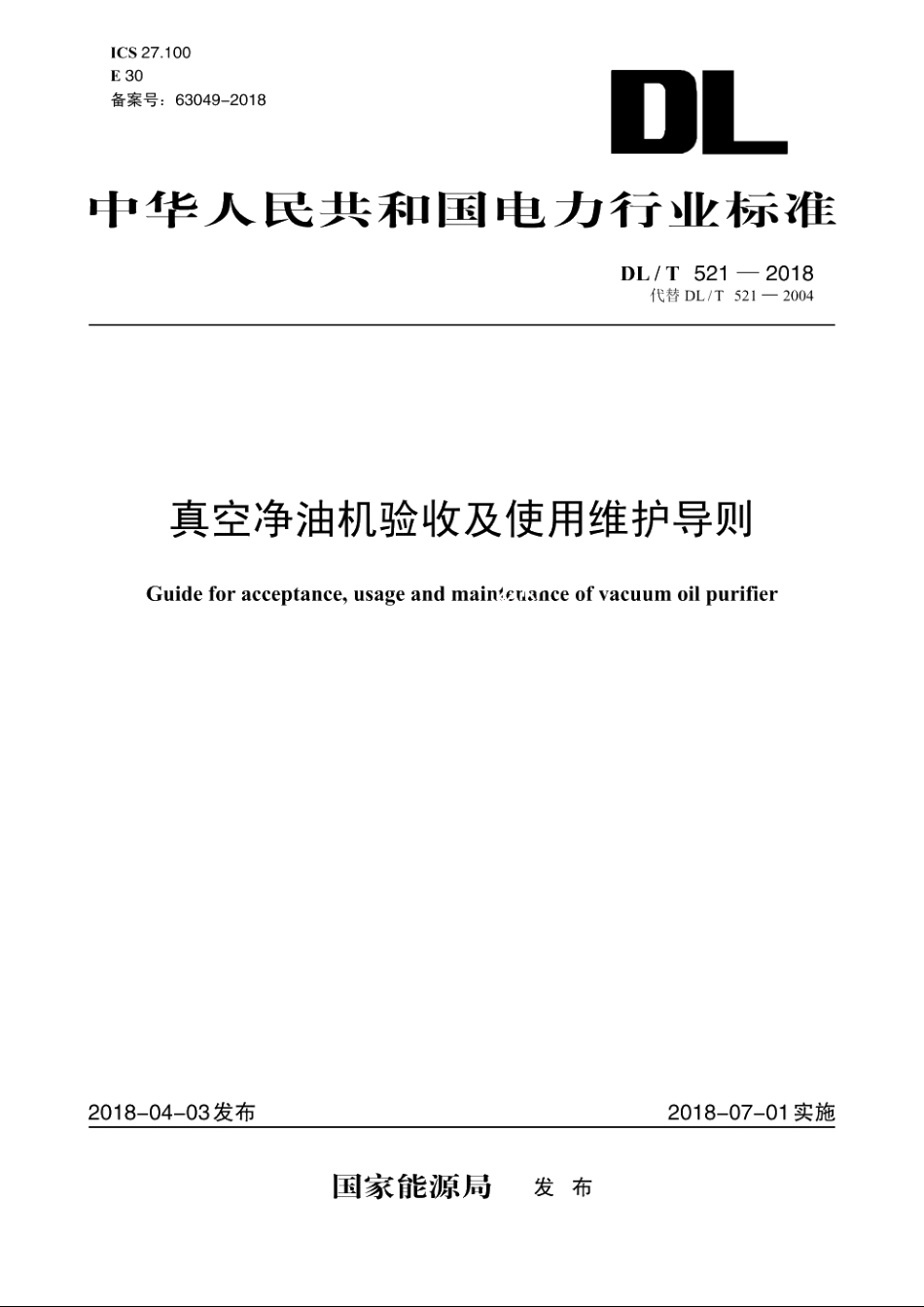

真空净油机验收及使用维护导则 DLT 521-2018.pdf

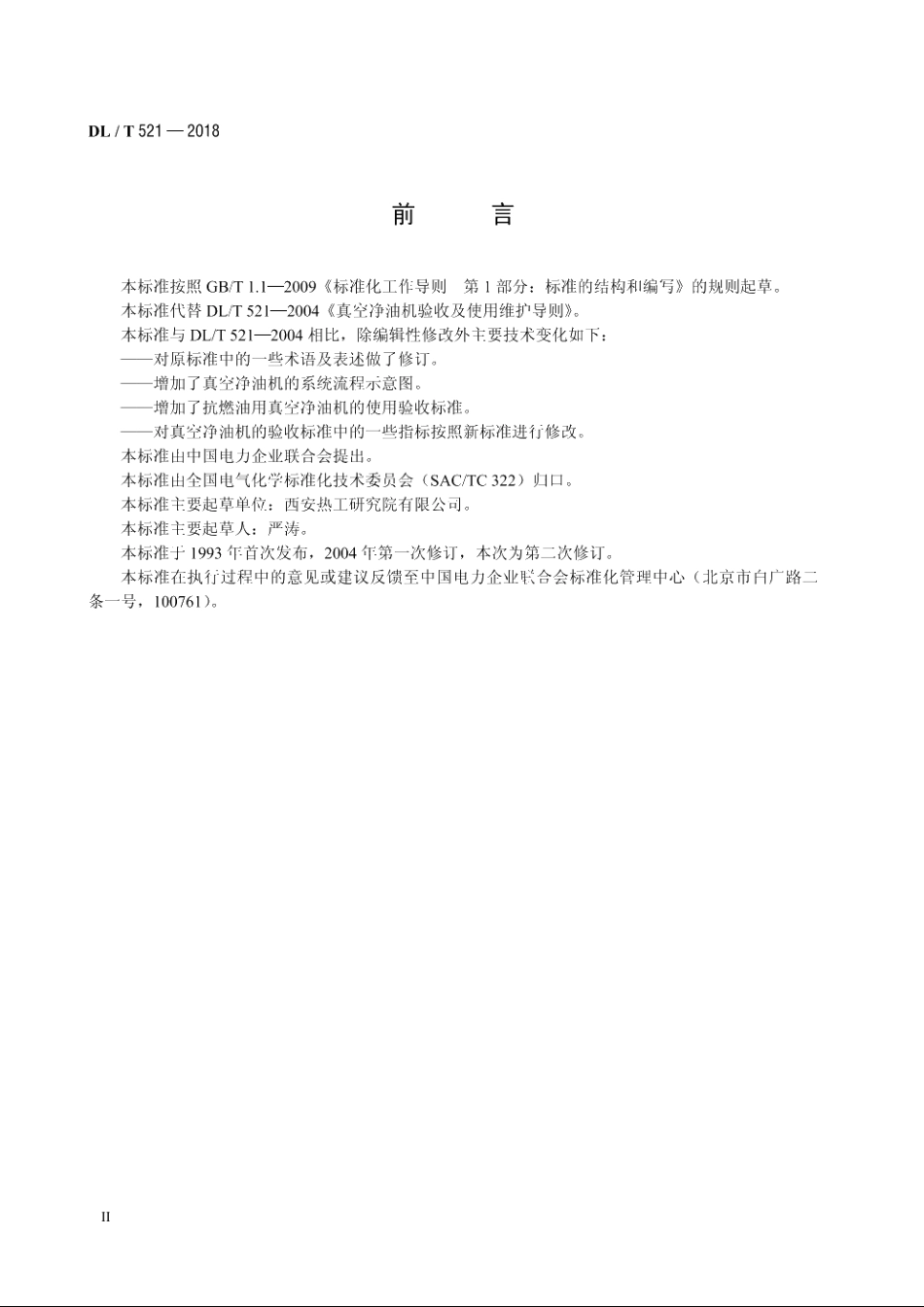

DL/T521一2018前言本标准按照GBT1.1一2009标准化工作导则第1部分：标准的结构和编写的规则起草。木标准代替DL/T521一2004真空净油机验收及使用维护导则。本标准与DLT521一2004相比，除编辑性修改外主要技术变化如下：一对原标准中的一些术语及表述做了修订。增加了真空净油机的系统流程示意图。增加了抗燃油用真空净油机的使用验收标准。一对真空净油机的验收标准中的一些指标按照新标准进行修改。木标准由中国电力企业联合会提出。本标准由全国电气化学标准化技术委员会(SAC/TC322)归口。本标准主要起草单位：西安热工研究院有限公司。本标准主要起草人：严涛。本标准于1993年首次发布，2004年第一次修订，本次为第二次修订。本标准在执行过程中的意见或建议反馈至中国电力企业联合会标准化管理中心（北京市白广路二条一号，100761)。2DL/T521-20183.1真空净油机vacuum oil purifier在一定真空度和温度下对油品进行脱气、脱水，并结合再生和机械过滤方法除去油中老化产物和机械杂质，从而使油品得到净化的一种装置。3.2极限真空度maximumvacuum真空净油机的真空系统密闭后，所能达到最高的稳定真空度。3.3工作真空度working vacuum真空净油机在铭牌出力条件下工作时所能达到的真空度。3.4无故障工作时间fault-free working time在正常使用情况下，真空净油机从开始投运到出现需停机排除故障为止的累计工作时间（扣除更换易损件时间)。3.5连续工作时间continuous working time在正常使用情况下，真空净油机连续运转工作的最长时间。3.6值value被净化油品经过真空净油机一次净化前后的考核项目（含气量、含水量）的测试值之比，其比值为相对值，又称为分离比。4结构与工作原理4.1结构真空净油机一般由进油泵（有些真空净油机设计靠负压吸油而不配备进油泵）、加热器、过滤器、真空脱气罐（也称气液分离塔）、排油泵、冷凝器、真空泵、电气控制柜、测控仪表及管路系统等部件组成，由于使用要求的需要，某些真空净油机还配置有除酸、脱色吸附再生器及测试水分、含气量和击穿电压等装置及其仪表。4.2工作原理需净化处理的油品由进油泵送入（或靠负压吸入）真空净油机系统，经加热器加热后，进入真空脱气罐，在一定温度和真空条件下，使油中水分蒸发，所含气体逸出，经冷凝器后，未凝结的水汽和气体经真空泵排出。脱水脱气后的油送入再生器或直接通过高精度过滤器，滤除颗粒杂质等后排入贮油容器内，达到对油品净化处理的目的。真空净油机系统流程如图！所示，带再生功能的真空净油机系统流程如图2所示。5验收5.1一般要求与检查5.1.1铭牌与技术文件真空净油机在机身的明显部位应有规范化的铭牌，随产品还应向用户提供使用说明书、装箱单、2
