2023年建筑行业0塑料阻燃型可挠波纹管敷设.docx

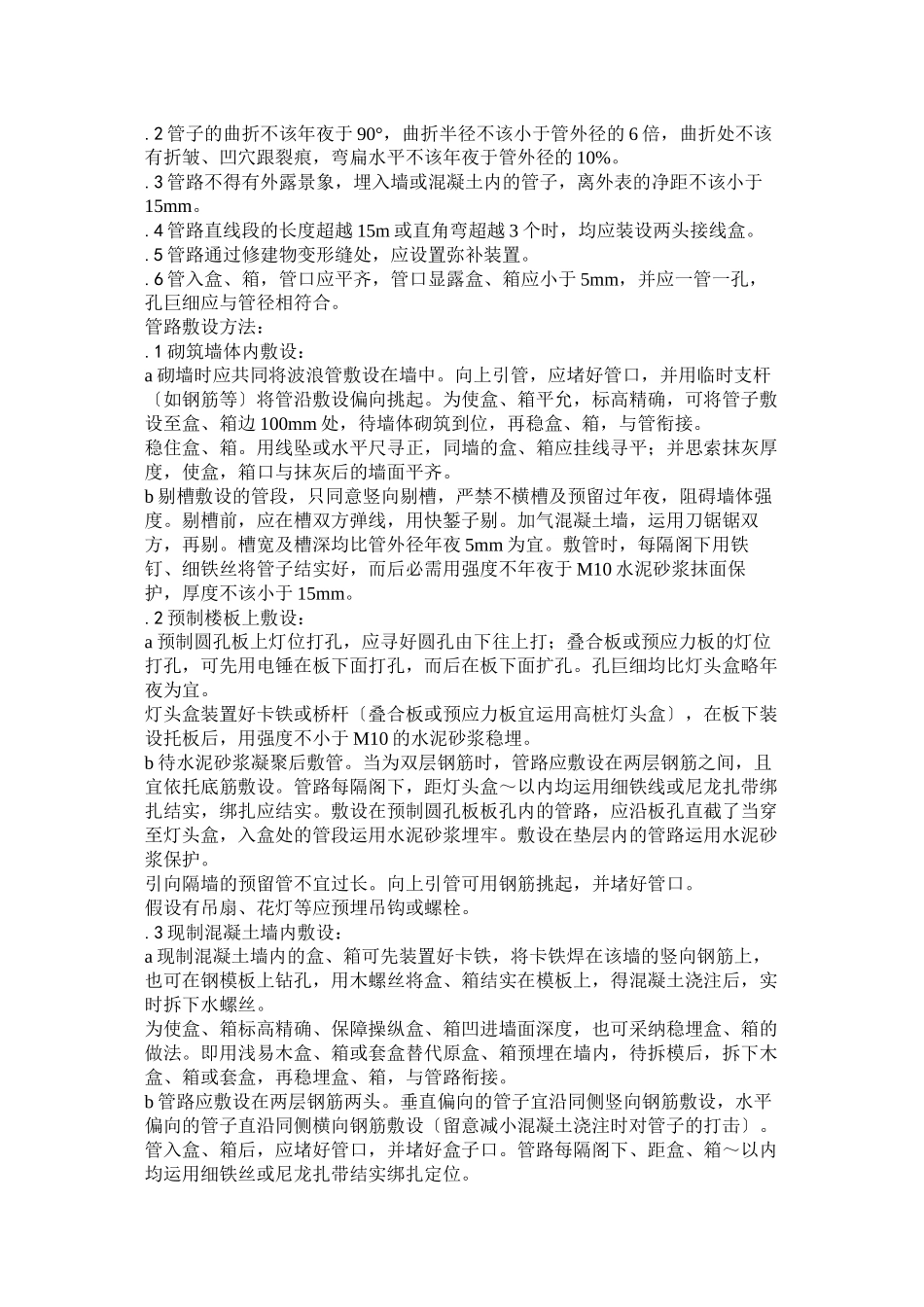

塑料阻燃型可挠〔波浪〕管敷设 1范畴 本工艺标准有用于修建物内电气照明、塑料阻燃型可挠〔波浪〕管暗敷设工程。不得在低温场合，易受机器损害的场合及顶棚内敷设。 2施工预备 2.1材料恳求： 塑料阻燃型可挠〔波浪〕管及其附件必需由阻燃处置的材料制成，其管外壁应有间距不年夜于1m的连续阻燃标志跟制造厂标，并有产物及格证。管壁厚度平均，无裂痕、孔洞、气泡及变形等景象。波浪管不得在低温及露天场合堆垛存放。 配电箱。一般运用的成套配电箱，箱壳为钢板制造，应有防腐方法。成套配电箱应为两部认证及格厂家的产物，产物应有及格证。 开关盒、插座盒、灯头盒、接线盒等塑料盒均应外表划一，敲落孔完全，无劈裂景象。 管箍、管卡头，护口应运用配套的阻燃型塑料成品。 镀锌材料：扁钢、圆钢、木螺丝、机螺丝、铅丝等。 辅佐材料：防腐漆，木砖，扫管布，水泥、砂子等。 2.2要紧机具： 手锤、錾子、钢锯、刀锯、半圆锉、手电钻、液压开孔器、活扳手。 水平尺、盒尺、灰桶、灰铲、水桶、小线、线坠、高凳等。 2.3功课前提： 修建水平线及墙厚度线已弹好。 敷设管路应与土建施工紧密共同。 3操纵工艺 3.1工艺流程： 预制加工 → 盒箱定位 → 管路敷设 → 预扫管 3.2管路衔接的一般恳求： 管与管的衔接： 一般波浪管均有配套的管箍用于管的衔接，衔接收的对口应处于管箍的核心。 管与盒、箱的衔接： .1管卡头衔接：一般波浪管均有配套的管卡头，可用于管与盒、箱的衔接。 .2串接衔接：立即波浪管直截了当穿过盒子的两个管孔，不时管。待撤除模板，清算盒子后将管堵截，管口处在穿线前装好护口。 3.3预制加工：按照方案图加工好吊钩、螺栓及木砖等预埋件，加工好结实盒、箱用的卡铁或桥杆等。 3.4盒、箱定位。按照水平线及墙厚度线测定盒、箱地位，成排、成列的灯具地位应弹出十字线断定灯具地位。 3.5管路敷设： 管路敷设应契合以下恳求： .1应按照方案图的管路走向、进展管路敷设，且应沿近来的道路敷设，并应增加曲折。 .2管子的曲折不该年夜于90°，曲折半径不该小于管外径的6倍，曲折处不该有折皱、凹穴跟裂痕，弯扁水平不该年夜于管外径的10%。 .3管路不得有外露景象，埋入墙或混凝土内的管子，离外表的净距不该小于15mm。 .4管路直线段的长度超越15m或直角弯超越3个时，均应装设两头接线盒。 .5管路通过修建物变形缝处，应设置弥补装置。 .6管入盒、箱，管口应平齐，管口显露盒、箱应小于5mm，并应一管一孔，孔巨细应与管径相符合。 管路敷设方法： .1砌筑墙体内敷设： a砌墙时应共同将波浪管敷设在墙中。向上引管，应堵好管口，并用临时支杆〔如钢筋等〕将管沿敷设偏向挑起。为使盒、箱平允，标高精确，可将管子敷设至盒、箱边100mm处，待墙体砌筑到位，再稳盒、箱，与管衔接。 稳住盒、箱。用线坠或水平尺寻正，同墙的盒、箱应挂线寻平；并思索抹灰厚度，使盒，箱口与抹灰后的墙面平齐。 b剔槽敷设的管段，只同意竖向剔槽，严禁不横槽及预留过年夜，阻碍墙体强度。剔槽前，应在槽双方弹线，用快錾子剔。加气混凝土墙，运用刀锯锯双方，再剔。槽宽及槽深均比管外径年夜5mm为宜。敷管时，每隔阁下用铁钉、细铁丝将管子结实好，而后必需用强度不年夜于M10水泥砂浆抹面保护，厚度不该小于15mm。 .2预制楼板上敷设： a预制圆孔板上灯位打孔，应寻好圆孔由下往上打；叠合板或预应力板的灯位打孔，可先用电锤在板下面打孔，而后在板下面扩孔。孔巨细均比灯头盒略年夜为宜。 灯头盒装置好卡铁或桥杆〔叠合板或预应力板宜运用高桩灯头盒〕，在板下装设托板后，用强度不小于M10的水泥砂浆稳埋。 b待水泥砂浆凝聚后敷管。当为双层钢筋时，管路应敷设在两层钢筋之间，且宜依托底筋敷设。管路每隔阁下，距灯头盒～以内均运用细铁线或尼龙扎带绑扎结实，绑扎应结实。敷设在预制圆孔板板孔内的管路，应沿板孔直截了当穿至灯头盒，入盒处的管段运用水泥砂浆埋牢。敷设在垫层内的管路运用水泥砂浆保护。 引向隔墙的预留管不宜过长。向上引管可用钢筋挑起，并堵好管口。 假设有吊扇、花灯等应预埋吊钩或螺栓。 .3现制混凝土墙内敷设： a现制混凝土墙内的盒、箱可先装置好卡铁，将卡铁焊在该墙的竖向钢筋上，也可在钢模板上钻孔，用木螺丝将盒、箱结实在模板上，得混凝土浇注后，实时拆下水螺丝。 为使盒、箱标高精确、保障操纵盒、箱凹进墙面深度，也可采纳稳埋盒、箱的做法。即用浅易木盒、箱或套盒替代原盒、箱预埋在墙内，待拆模后，拆下木盒、箱或套盒，再稳埋盒、箱，与管路衔接。 b管路应敷设在两层钢筋两头。垂直偏向的管子宜沿同侧竖向钢筋敷设，水平偏向的管子直沿同侧横向钢筋敷设〔留意减小混凝土浇注时对管子的打击〕。 管入盒、箱后，应堵好管口，并堵好盒子口。管路每隔阁下、距盒、箱～以内均运用细铁丝或尼龙扎带结实绑扎定位。 c采纳滑模板施工时，由开关盒或接线盒至灯位的管段可先放在牛腿墙内，滑模当时，应实时将管掏出，顶板支好后，引至灯位。 .4现制混凝土楼板内敷设： a现制混凝土楼板内的盒子可先装置好卡铁或桥杆，或许运用穿筋盒，将卡铁或桥杆焊在钢筋上。也可在钢模板上钻孔，用木螺丝将盒子直截了当结实在模板上，待混凝土浇注后，实时拆下木螺丝。如为木模板时，可用钉子、细铁丝将盒子绑扎结实在模板上。 b管路应敷设在两层钢筋两头、直依托底筋敷设。管入盒后，应堵好管口，并堵好盒子口。管路每隔阁下、间隔盒子～以内，均运用细铁丝或尼龙扎带绑扎结实结实。 引向隔墙的预留管不宜过长，并应堵好管口。向上引管可用钢筋挑起；向下引管可在浇注混凝土时预留与隔墙呈垂直偏向的豁洞〔约100mm×50mm〕，或预埋套管，拆模后，将管引下。砌隔墙时，再把引下管引至盒、箱。 假设有日光灯等灯具，应预埋木砖，假设有吊扇、花灯等应预埋吊钩或螺栓。 3.6预扫管： 管路敷设终了，墙、楼板施工终了后〔现制混凝土工程应在撤除模板后〕，应实时进展扫管。扫管进程中，应将施行管路与施工图进展核查，并实时处置误施工的管路。 一般扫管可运用带布的细铁丝或钢丝扫管，立即带线的细铁丝或钢丝穿通管内后，在管口的一端把布条结实在带线上，从另一端拉出，去除管内的杂物、积水。扫管终了后，应堵好管口，封好盒子口。 4质量标准 4.1保障工程： 波浪管的材质及有用途合必需契合方案恳求跟施工标准规那么。 测验方法：不雅看检或反省隐蔽工程记载。 4.2根本工程： 管路衔接紧密，管口光滑，保护层年夜于15mm。 测验方法：不雅看、尺量反省跟反省隐蔽工程记载。 盒、箱设置精确、结实牢靠、管子进入盒、箱处顺直、在盒、箱内显露的长度应小于5mm。 测验方法：不雅看、尺量反省。 管路穿过变形缝处有弥补装置，弥补装置能运动自假设。 测验方法：不雅看反省跟反省隐蔽工程记载。 4.3同意偏向工程： 管路敷设及盒、箱装置同意偏向，见表3-4所示。 5成品保护 5.1剔槽、剔洞不要用劲过猛，不要剔得过宽、过年夜，免得阻碍构造。 5.2波浪管在平台上敷设后，土建推车运料通过管路的部位要有保护方法，防止碰伤管子。 5.3浇注混凝土时应有专人照顾，实时修复被破坏的盒、箱或管路。 6应留意的质量征询题 6.1共同土建构造预埋盒、箱轻易呈现歪歪，埋深及砂浆不饱满景象。 6.2并列装置盒、箱不在统一水平线上，超越同意偏向。应丈量精确挂通线稳装，寻平寻正。 6.3管入盒、箱处不顺直，管口不平齐。距盒、箱以内管段应结实，盒、箱内断管应运用锐利的刀具，操纵应细心。 6.4波浪管曲折处宜呈现凹扁或逝世弯景象。应选用优质管材，管材不该在露天临时存放。预制年夜楼板内的预埋管与墙体内管路衔接，应在水平偏向恰当错开地位，且管子曲折处的楼板与墙体均应剔成曲折状。曲折处加装半硬阻燃型套管或运用定弯套，以保障曲折度。 6.5穿线时发作管路堵塞景象。要紧缘故是不按恳求进展预扫管任务或预扫管时不细心。也有预扫管任务进展后，别的工种施工时碰伤管路。除应实时改正外，严峻按恳求进展预扫管任务，并加强成品保护任务。 7质量记载 7.1塑料阻燃型可挠〔波浪〕管及其附件，应有检定测试讲演单跟产物出厂及格证。 7.2波浪管敷设管路预检、自检、隐检记载。 7.3方案变卦卡颈项记载、开工图。 7.4分项工程质量测验评定记载。
