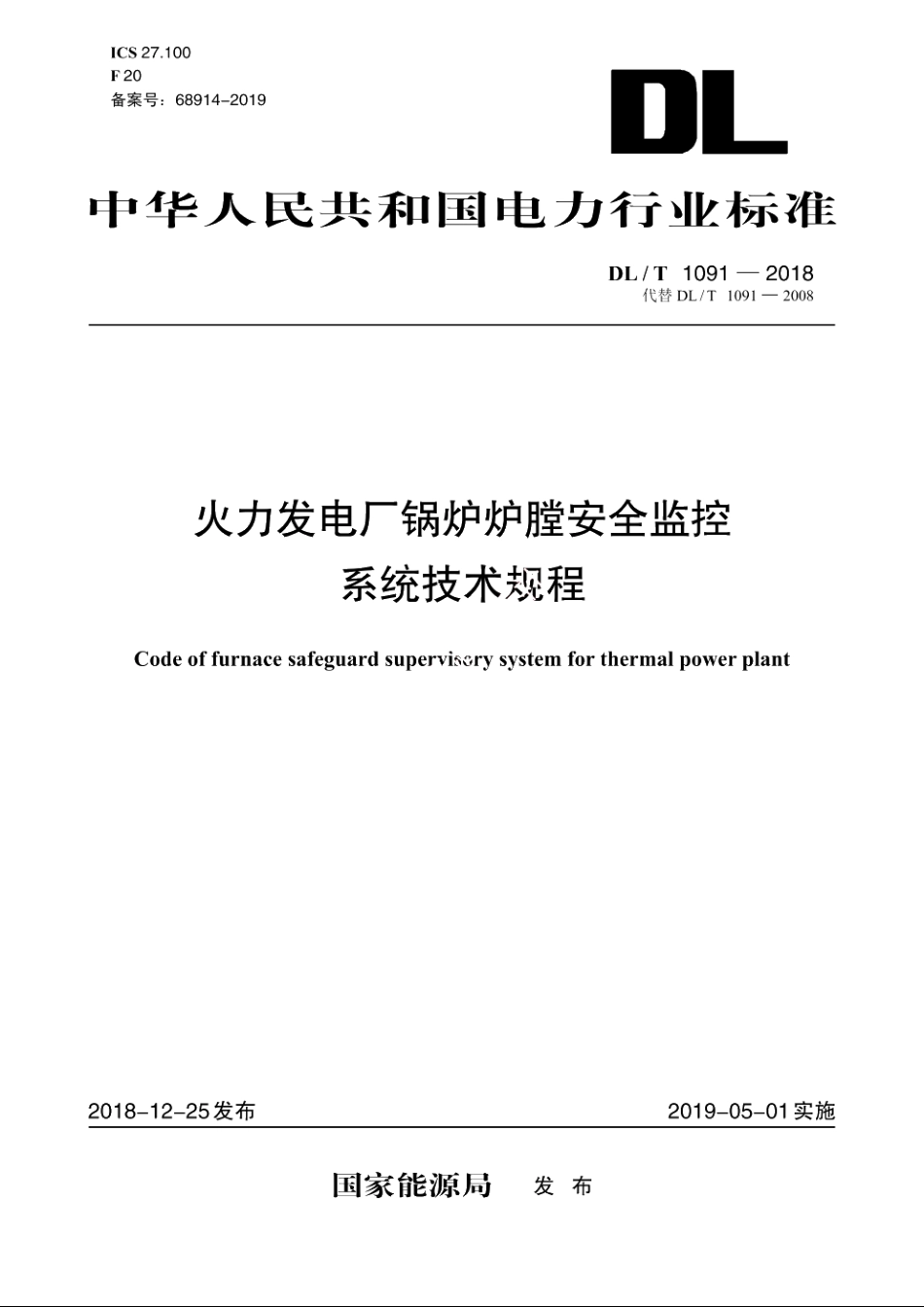

火力发电厂锅炉炉膛安全监控系统技术规程 DLT 1091-2018.pdf

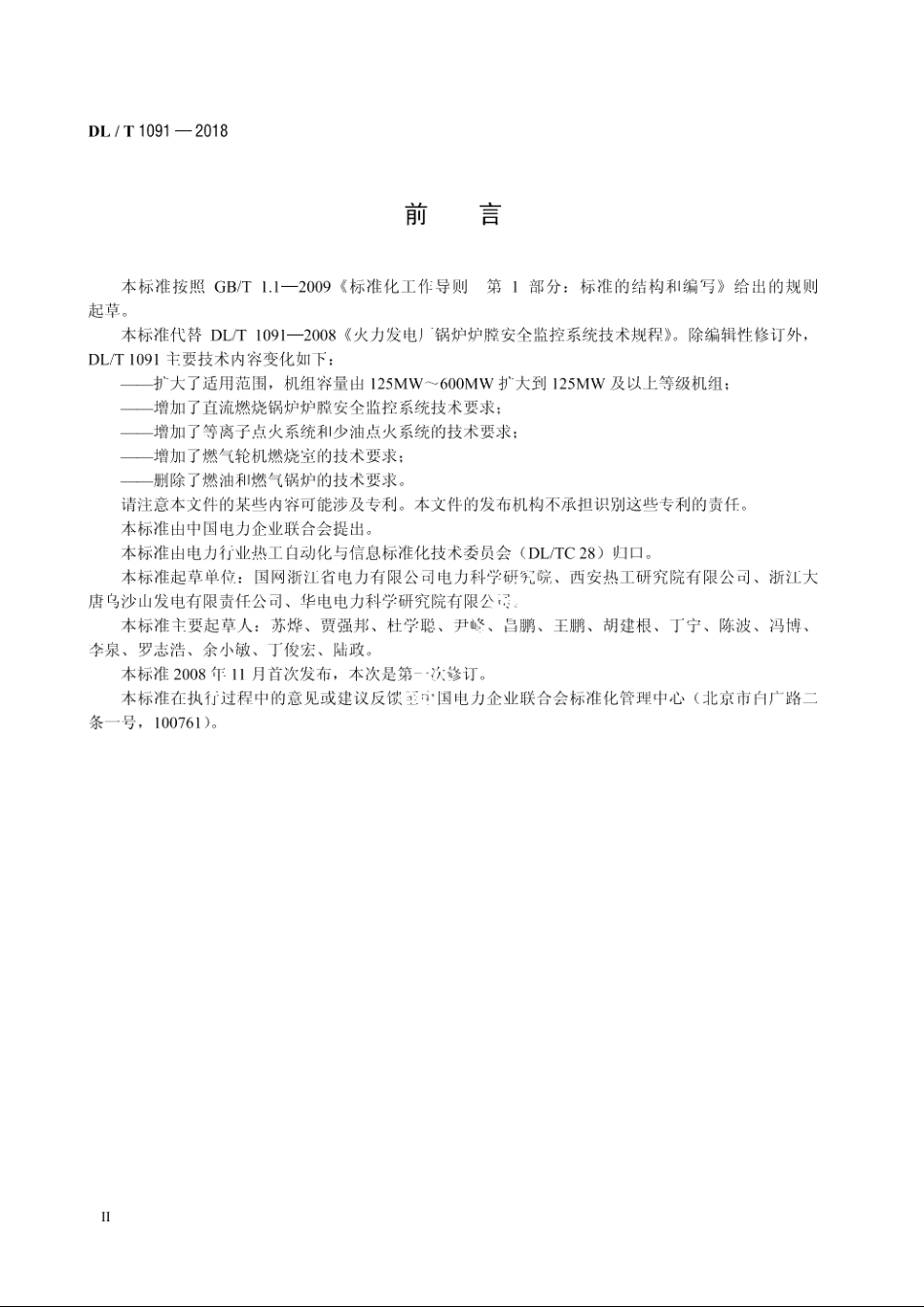

DL/T1091一2018前言本标准按照GB/T1.1一2009标准化工作导则第】部分：标准的结构和编写给出的规则起草。本标准代替DL/T1091一2008火力发电)锅炉炉膛安全监控系统技术规程。除编辑性修订外，DLT1091主要技术内容变化如下：扩大了适用范围，机组容量出125MW600MW扩大到125MW及以上等级机组：增加了直流燃烧锅炉炉膛安全监控系统技术要求：增加了等离子点火系统和少油点火系统的技术要求：增加了燃气轮机燃烧室的技术要求：删除了燃油利和燃气锅炉的技术要求。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。本标准出中国电力企业联合会提出。本标准出电力行业热工白动化与信息标准化技术委员会(DLTC28)归口。本标准起草单位：国网浙江省电力有限公司电力科学研究院、西安热工研究院有限公司、浙江大唐乌沙山发电有限责任公司、华电电力科学研究院有限公记。木标准主要起草人：苏烨、贾强邦、杜学聪、尹修、昌鹏、王鹕、胡建根、丁宁、陈波、冯博、李泉、罗志浩、余小敏、丁俊宏、陆政。本标准2008年11月首次发布，本次是第-次修订。本标准在执行过程中的意见或建议反馈国电力企业联合会标准化管理中心（北京市白广路二条一号，100761)。2DL/T1091-2018的控制系统。在中间储仓式制粉系统中单个或成对地切投燃烧器：在直吹式制粉系统中是一台磨煤机及铺助设备的启停。3.6火焰检测器flame detector检测有无火焰并提供信号的装置。3.7点火器ignitor能在一瞬间提供足够的点火能量去点着主燃烧器燃料的固定安装设备。3.8惰性化inerting将惰性气休或蒸汽充入空气/燃料混合物中，使其氧含量减少而避免爆炸的可能。3.9总燃料跳闸master fuel trip;MFT由人工操作或保护信号白动动作，快速切除进入锅炉（包括常压循环流化床）所有燃料（包括到炉膛、点火器、风道燃烧器等的燃料)的控制措施。3.10失去全部燃料loss of all fuel所有进入炉膛燃烧器的燃料（包括煤粉、油等）被切断3.11失去临界火焰loss of critical flame运行的燃烧器巾，有50%或50%以上的燃烧器：火焰在一定的时间间隔（如15s)内相继消失。3.12油燃料跳闸oil fuel trip:OFT快速关闭燃油阀，切除进入锅炉炉膛的所有燃料油。3.13炉膛吹扫furnace purge用吹扫风量下的空气流或惰性介质流，有效清除任何气态或悬浮的可燃物，并用空气或惰性介质替换此类可燃物。3.14辅机故障减负荷run back;RB是针对机组主要辅机故障采取的控制措施。即当主要辅机（如给水泵、送风机、引风机）发生故障部分退出工作、机组不能带当前负荷时，快速降低机组负荷的措施。3.15风机超驰作用override action of fan检测到炉膛压力有足够大的偏差时的一种控制作用，其使引风机的控制装置向减少偏差的方向动作。3.16等离子点火plasma ignition锅炉配备等离子燃烧器，借功等离子发生器产生的高温等离子体点燃煤粉，实现燃煤锅炉点火、稳燃、助燃。3.17少油点火less oil ignition在少油点火燃烧器内点燃一定浓度的煤粉空气混合物气流的过程。2
