电站炉水循环泵电机检修导则 DLT 1132-2020.pdf

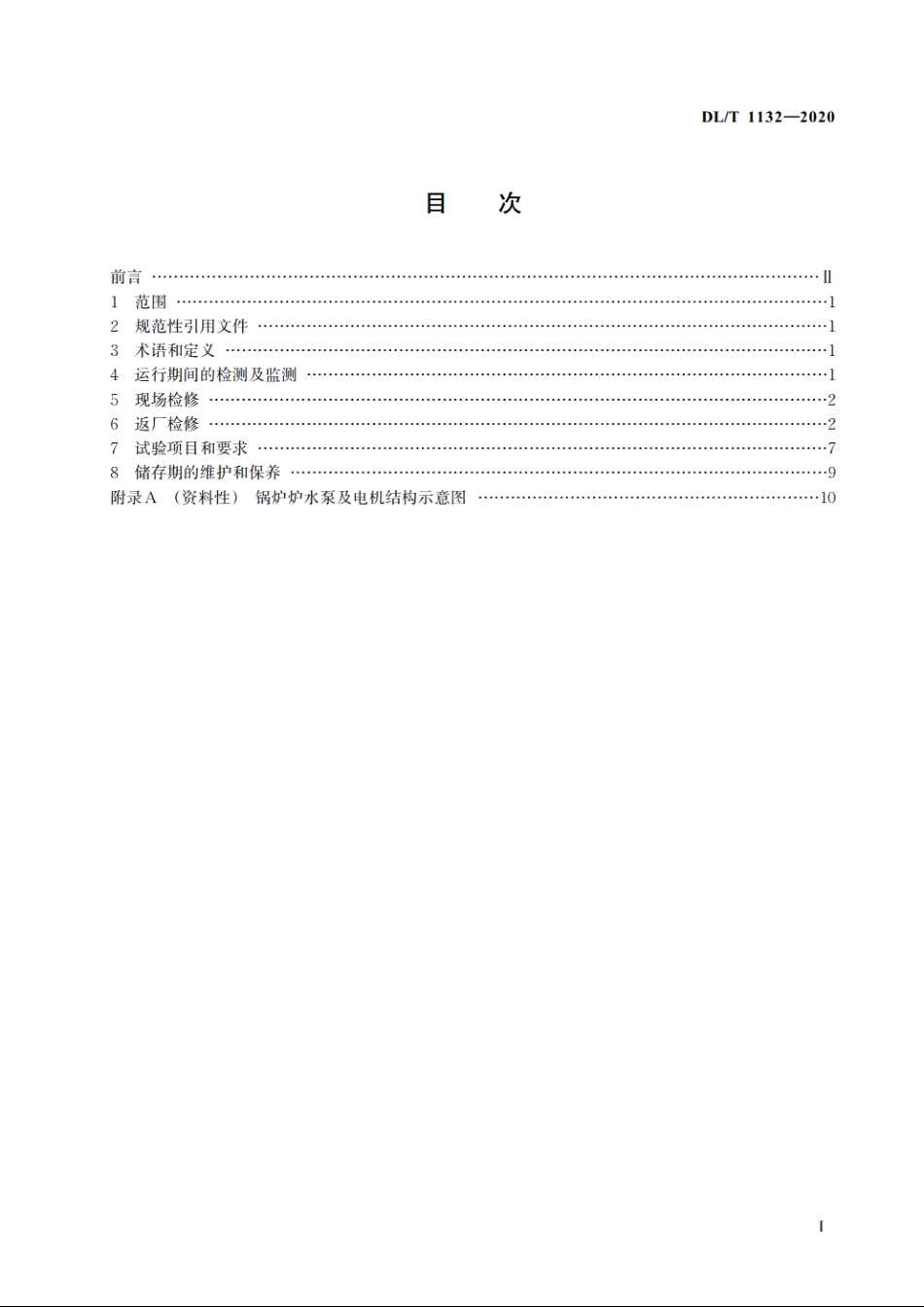

DL/T1132-2020目次i言】范围l2规范性引用文件】3术语和定义】4运行期间的检测及监测5现场检修26返厂检修27试验项目和要求78储存期的维护和保养9附录A(资料性)锅炉炉水泵及电机结构示意图10DL/T1132-2020表1（续）序号检查内容检查方法标准周期检测点4出水流量在线监测小丁额定流量的70%报警近续高压冷却器冷却水：水处5出水流量在线监测小丁额定流量的70%报警连续热屏冷却水出水处6振动和噪声巡检无异常每日电机7密封状况目测无泄漏每日电机本体各密封面8密封状况目测无泄漏每日高压冷却水管线9密封状况目测无泄漏每日低压冷却水管线绕组和引出线绝缘电阻绝缘电阻表按照7.1的要求发电机组10电机接线盒检修期问干燥剂及防爆片目测无异常11启动检查启动备用泵电机无异常每月备用泵电机注：热屏：部分采用通水冷却的炉水泵电机执行木表中第5条。5现场检修5.1一般说明炉水泵电机现场检修为电机不拆离炉水泵泵壳，处在运行位置时的不解体检测及修理。5.2检修周期现场保养结合发电机组检修进行。根据检查结果，进行检修和部件更换工作。检修周期不宜超过机组A修周期。新投运的电机运行1年后宜进行首次检查维护。5.3检测项目和保养内容检测项目和保养一般包含如下项目：)拆除电源接线，清除引线绝缘套管和绝缘柱上的污垢并进行干燥处理。b)测量定子绕组的绝缘电阻，测量结果应符合71的要求。c)测量定子绕组直流电阻，测量结果应符合7.3的要求。)检查泵体及电机本体的承压界面应无泄漏痕迹。如发现泄漏，应按照制造厂家操作手册要求的扭矩复紧螺母，必要时更换密封件。)解体检查过滤器和清理过滤网，采用磁性过滤器的除清理过滤网外还应清洗过滤器磁体。)必要时检查推力轴承、下导轴承推力盘的磨损和间隙情况。g)当上述检测项旧无法在现场进行或检测结果达不到要求时，应按第6章的要求执行。6返厂检修6.1一般要求返厂检修包括炉水循环泵电机大修以及突发性故障检修。返厂检修检测及修理可按照设备操作手册及本导则的要求对炉水泵的泵壳、叶轮、导叶（导流罩）、定子铁心、定子绕组、引线接头、转子、导轴承、推力轴承、热屏（热颈）组件、内外过滤器、高压冷却器和连接件等组件及零部件进行解体检查及修理，锅炉炉水泵及电机结构示意图参见附录A。
