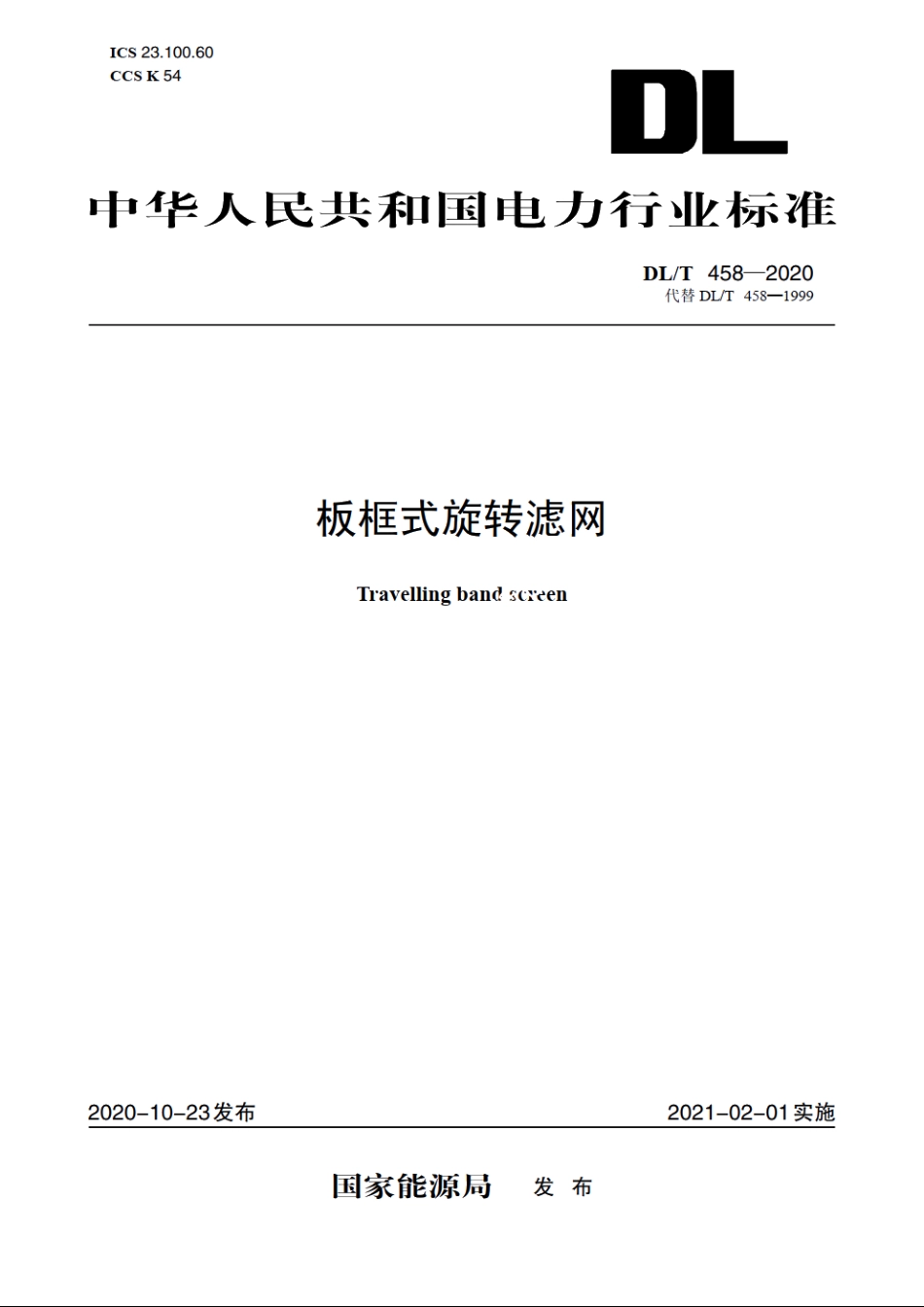

Ics23.100.60CCS K54D中华人民共和国电力行业标准DL/T458-2020代替DL/T458一1999板框式旋转滤网Travelling band screen2020-10-23发布2021-02-01实施国家能源局发布DL/T458-2020X W(K)C N-滤树名义宽度(mm)内进水，首字汉语拼音字头侧面，首字汉语拼音字头无框架(：架)，首字汉语拼音字头旋转滤网，首字汉语拼音字头型号示例：XKCN-2000表示为旋转滤网、框架式、侧面、内进水、滤网名义宽度2000m。4.2结构形式旋转滤网按水室结构分为无框架和有框架两种形式：按进水方式分为正面进水和侧面进水两种形式，侧面进水又分为外进内出和内进外出两种形式：按传动方式又分为链传动和蜗轮蜗杆传动。图1为XWZ型无框架正面进水旋转滤网、图2为XKZ型框架正面进水旋转滤网、图3为XVC型无框架侧面进水旋转滤网、图4为XKC型框架侧面进水旋转滤网、图5为XWCN型无框架侧面内进水旋转滤网。标引序号说明：1一上部机架：2一冲洗水系统：3一集污槽：4一导轨：5一传动链条与网板：6一摆线针轮减速机：7一主轴装配：8一底弧槛.。图1矿Z型无框架正面进水旋转滤网
