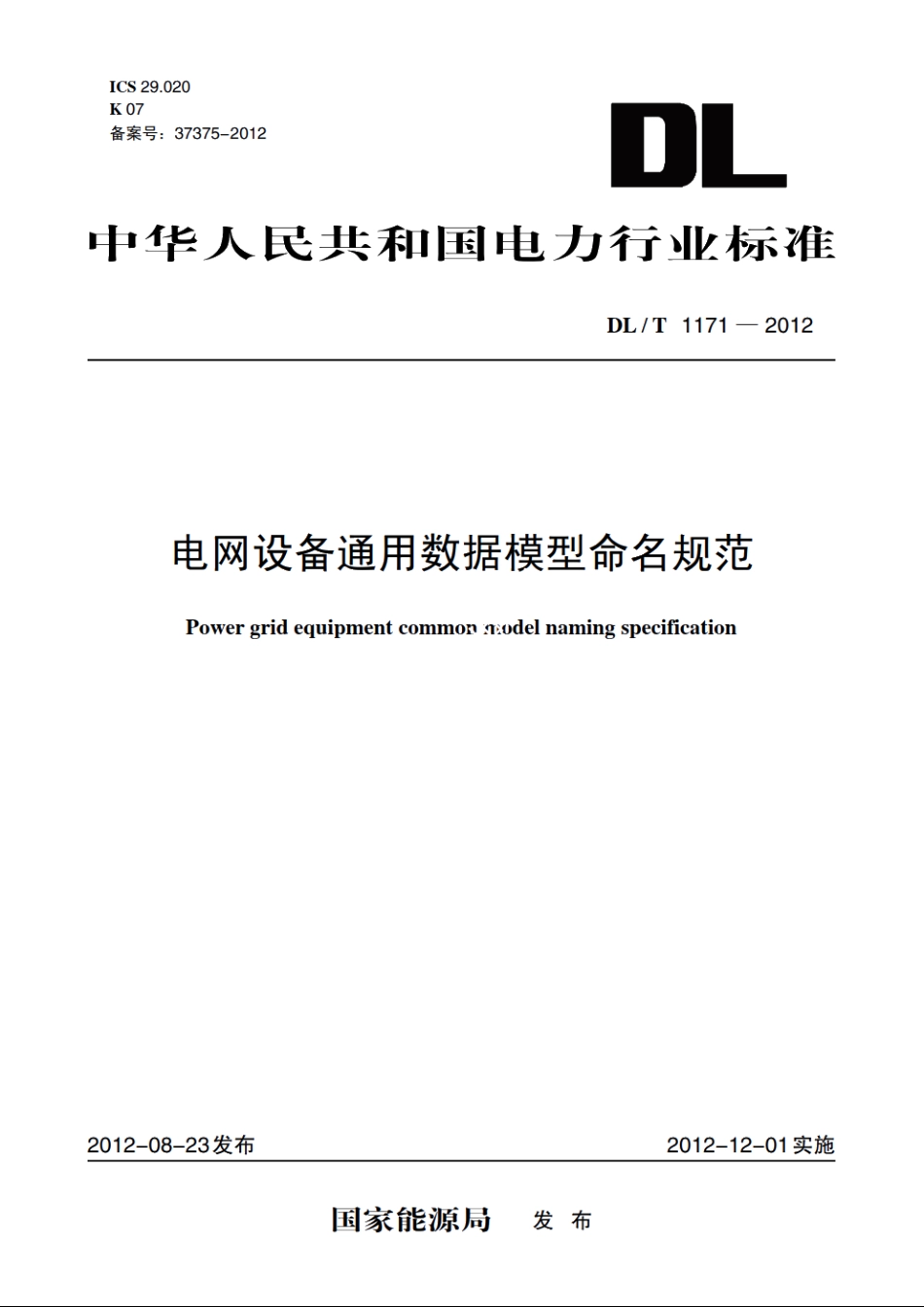

电网设备通用数据模型命名规范 DLT 1171-2012.pdf

DL/T1171-2012电网设备通用数据模型命名规范1范围本标准规定了电力系统设备通用数据模型的命名规则。本标准适用于电力系统在线和离线应用系统建模。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GBT2260中华人民共和国行政区划代码DLT510全国电网名称代码DLT890.301IEC61970-301能量管理系统应用程序接口(EMS-API)第301部分：公共信总模型(CIM)基础DLT1040电网运行准则SD240一1987电力系统部分设备统编号准则3术语和定义下列术语和定义适用于本标准。3.1电网设备的基本名称short name(t:quipment采用调度系统的统命名体系，按调度发文所确定的调度关系和设备命名、编号。3.2设备的路径名称pathname of equipment按照规范的组合规则对设备所属的电网、厂站和电压等级等属性的描述。3.3设备的全路径名称full pathname of equipment用于交换和访问电网次设备的完整名称，即设备的路径名和设备的基本名称的组合，在系统范围内具有唯性。4电网设备全路径名称4.1电网设备全路径名称结构如图1所示。电网.厂站线/电压等级间隔设备/部件.属性图1电网设备全路径名称结构其中，带下划线的部分为名称项，小数点“.”和正斜线“”为分隔符。具体说明如下：)“电网”指设备所属调度机构对应的电网名称，电网可分多层描述，当个厂站内的设备分属不同调度机构时，站内所有设备对应的电网名称应致，如没有特别指明，选取最高级别的调度机构对应的电网名称。
