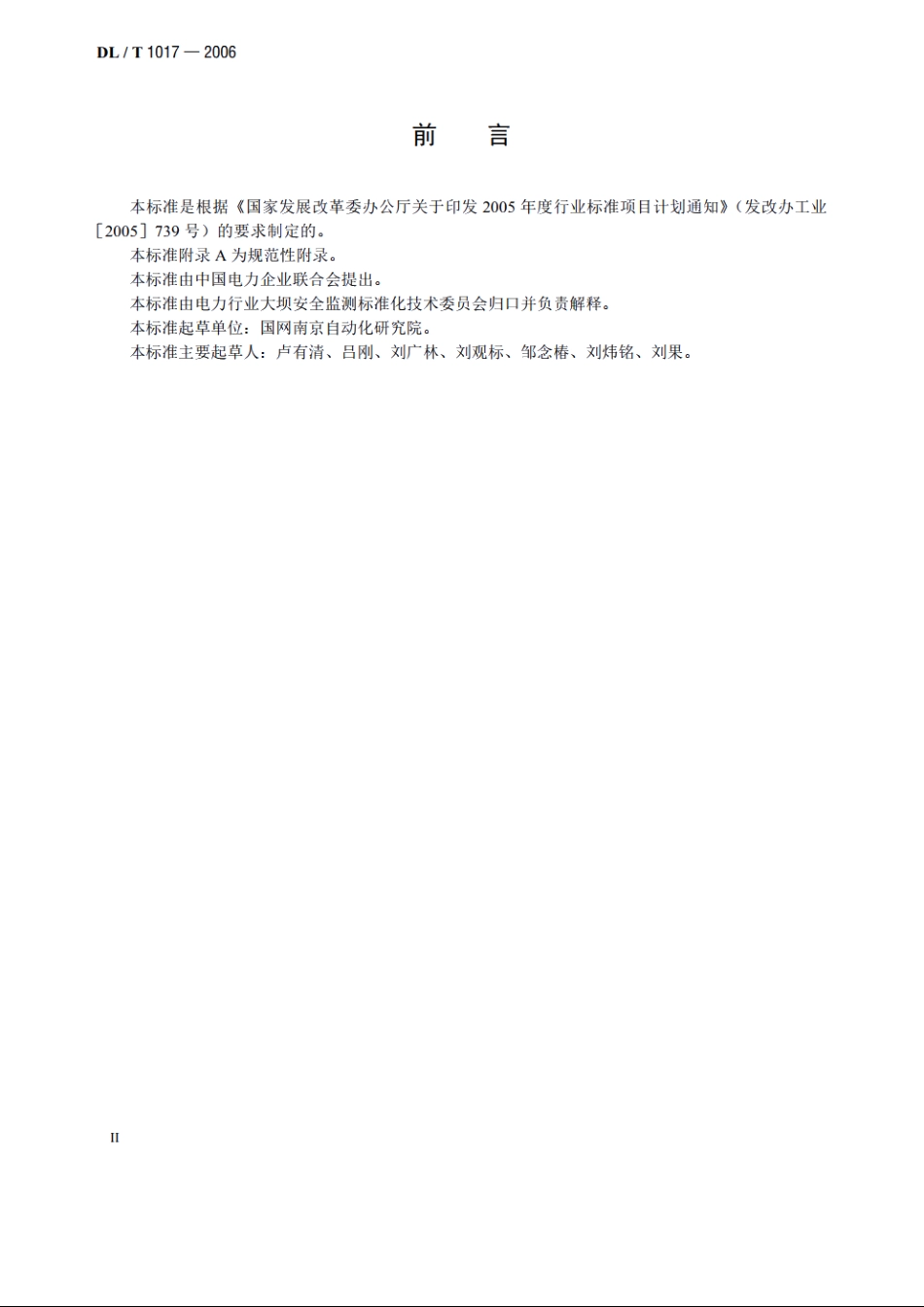

DL/T1017-2006前言本标准是根据国家发展改革委办公厅关于印发2005年度行业标准项目计划通知（发改办工业2005739号)的要求制定的。本标准附录A为规范性附录。本标准由中国电力企业联合会提出。本标准由电力行业大坝安全监测标准化技术委员会归口并负责解释。本标准起草单位：国网南京自动化研究院。本标准主要起草人：卢有清、吕刚、刘广林、刘观标、邹念椿、刘炜铭、刘果。DL/T1017-20064技术要求4.1环境条件4.1.1正常工作条件a)环境温度：-20+60：b)相对湿度：95%：c)大气压力：53kPa-106kPa4.1.2仲裁试验条件a)环境温度：202：b)相对湿度：60%70%：c)大气压力：86kPa106kPa.4.1.3正常试验条件a)环境温度：+15+35：b)相对湿度：25%75%：c)大气压力：86kPa106kPa。4.2外观电容式位移计外观应无变形，外表面无明显划痕：商标、型号等标志清晰析：紧固件无松动。4.3性能参数要求电容式位移计的各项性能参数应满足以下要求。4.3.1分辨力k0.1%FS(FS为满量程，以下同)。4.3.2综合误差80.7%FS:其中：a)非线性误差6，0.6%FS:b)重复性误差620.25%FS:c)迟滞误差630.25%FS。注：对测量范围大于40mm的仪器可采用非线性多项曲线校准拟合，拟合误差6，0.5%FS。4.4温度附加误差电容式位移计的温度附加误差S,不大千G.04%FS/。4.5湿度影响误差电容式位移计在95%的湿度条件下应能正常工作，其附加误差，不大于0.5%FS,且绝缘性能仍能满足4.6的要求。4.6绝缘性能电容式位移计感应极引线与屏蔽线之间的绝缘电阻应不小于10M。4.7稳定性电容式位移计在正常试验大气条件下的漂移量.不大于0.5%S,且绝缘性能应满足4.6的要求。4.8耐运输颠振性能电容式位移计在运输包装情况下，应能承受最大加速度为5g、频率为10Hz55Hz、历时30min的试验，其性能参数仍应满足4.3要求，且外观符合42的要求。电容式位移计的技术要求除应满足上述指标外，还应符合DLT948、DLT5178、DL/T5211的有关要求。5试验方法5.1主要试验设备a)校正仪、专用固定夹具：2
