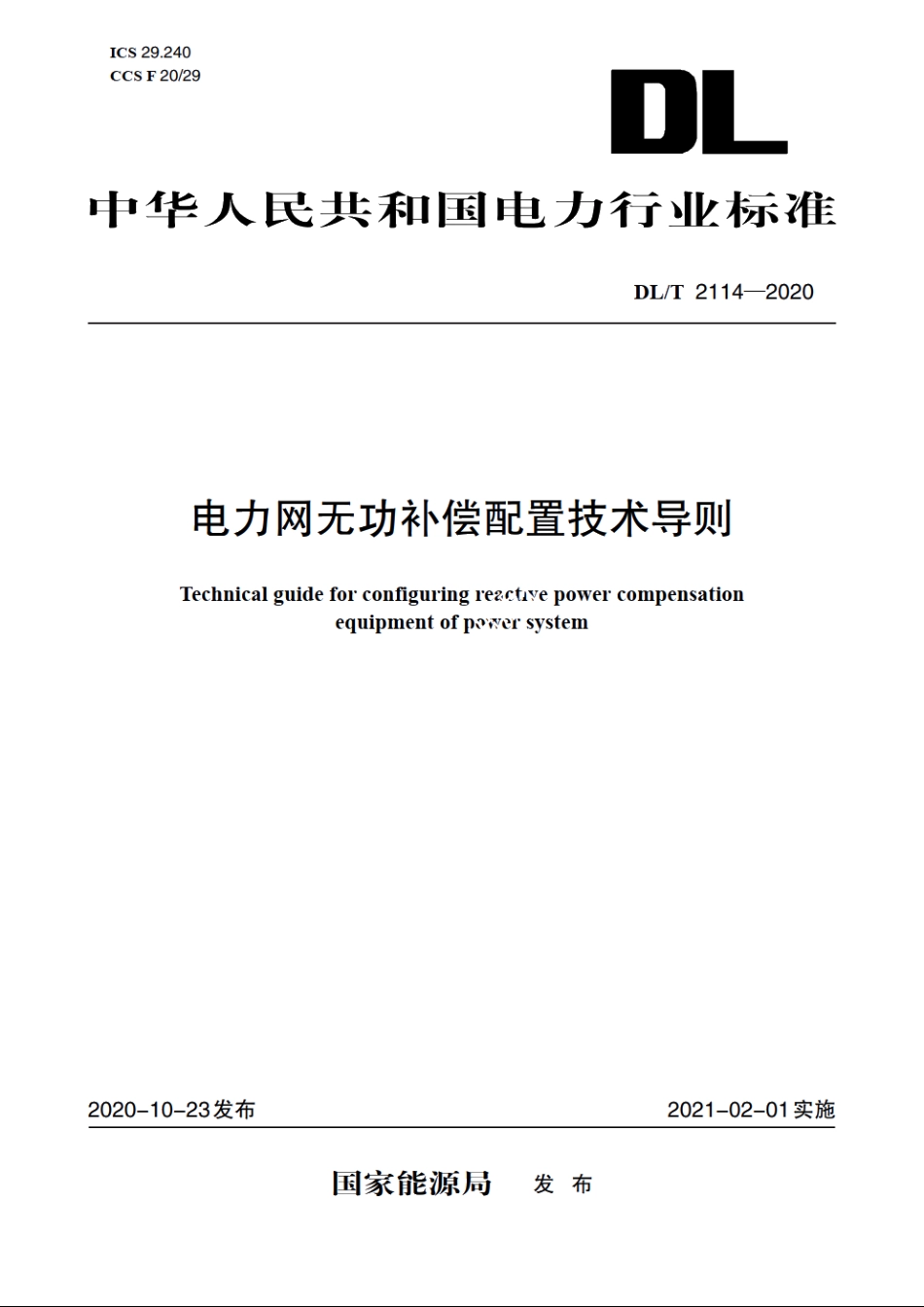

电力网无功补偿配置技术导则 DLT 2114-2020.pdf

DL/T2114-2020电力网无功补偿配置技术导则1范围本文件规定了750k及以下电压等级交流电力系统无功补偿配置的总体技术要求，包括基本原则、补偿装置适用原则、330kTV750kTv变电站无功补偿、220kV变电站无功补偿、35kTV110kV变电站无功补偿、10及以下电压等级配电网无功补偿、电源侧无功补偿及电力用户无功补偿。本文件适用于电力系统各级电网企业、并网运行发电企业、电力用户，各级电力设计单位在进行无功补偿配置规划、设计及改造时参考执行。本文件不适用于1000kV及以上特高压电力系统、换流站系统的无功补偿配置。2规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件：不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GBT12325电能质量供电电压偏差GB/T12326电能质量电压波动和闪变GB/T14549电能质量公用电网谐波GB/T15543电能质量三相电压不平衡GB/T24337电能质量公用电网间谐波GB/T29321光伏发电站无功补偿技木戮范GB/T33593分布式电源并网技术要求GB38755电力系统安全稳定导则DL/T1870电力系统网源协调技术规范B/T31099风力发电场无功配置及电压控制技术规定3术语和定义下列术语和定义适用于本文件。3.1无功补偿装置reactive power compensation equipment安装于电力系统（包括发电、输电、变电、配电、用电各环节），用于补偿容性或感性无功功率的装置总称。米源：DL/T5242一2010,3.0.21，有修改3.2并联电容器装置installation of shunt capacitors由并联电容器和相应的次及二次配套设备组成，并联连接于三相交流电力系统中，能完成独立投切的套设备。米源：DL/T5242一2010,3.0.4，有修改3.3并联电抗器装置installation of shunt reactors由并联电抗器和相应的次及二次配套设备组成，并联连接于三相交流电力系统中的套设备。
