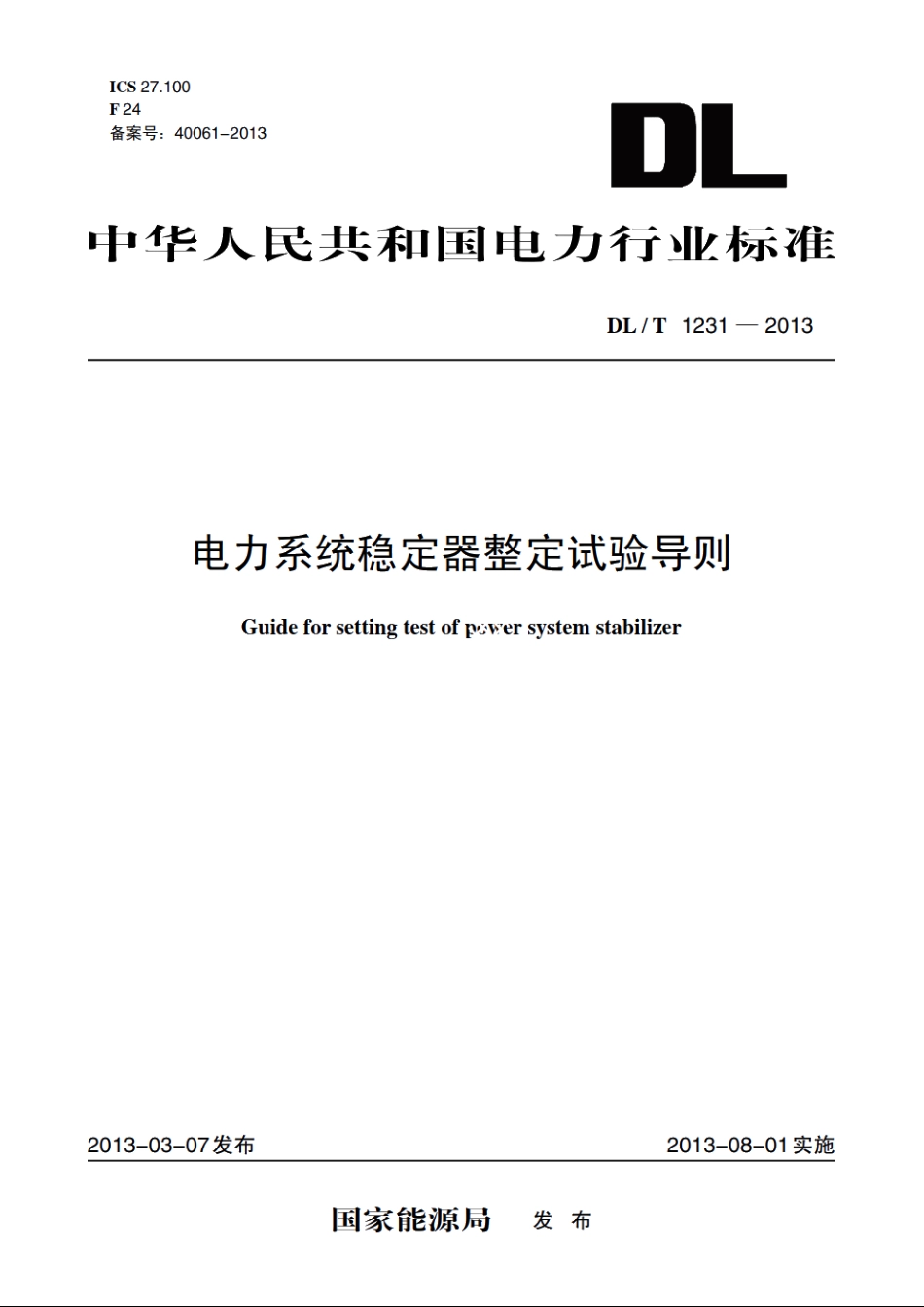

电力系统稳定器整定试验导则 DLT 1231-2013.pdf

DL/T1231-20132H2左右。3.7区域间（联络线）振荡摸式inter-area oscillation mode or tie-line mode在个电力系统内的个区域同步电机机群相对于另区域同步电机机群的振荡模式，频率范围般在0.7Hz以下。3.8PSS的直流增益（即PSS增益）DC gain of PSS不包括隔直环节、振荡频率为零时的PSS增益。3.9PsS的交流增益AC gain of PSS包括隔直环节、与不同振荡频率相对应的PSS增益。3.10PSS的l临界增益critical gain of PSS不引起励磁控制系统尖稳现象的PSS的最大增益。4PSS的整定试验条件4.1 PSS4.1.1PSS类型应符合下述要求：a)水轮发电机和燃气轮发电机应首先选用无反调作申的PSS,例如加速功率信号或转速（或频率)信号的PSS,其次选用反调作用较的PSS,如有功功率和转速（频率）双信号的PSS。b)具有快速调节机械功率作用的大型汽秘发电机应选用无反调作用的PSS,其他汽轮发电机可选用单有功功率信号的PSS。4.1.2当采用转速信号时应具有衰减轴系振信号的滤波措施。4.1.3制造厂应提供PSS和自动电压调节器数学模型，宜采用GBT7409标准规定的PSS数学模型。4.1.4PSS及其他有相似功能的附加控制应具备以下性能和试验手段：a)PSS信号测量环节的时间常数小于20s。b)有12个隔直环节，对输入信号为有功功率的PSS隔直环节时间常数可调范围不小于0.5s10s,对输入信号为转速（频率）的PSS隔直环节时间常数可调范围不小于5s20s。c)有2个及以上超前一滞后环节。d)PSS增益可连续、方使调整，对输入信号为有功功率的PSS增益可调范围不小于0.1（标幺值)一10（标么值），对输入信号为转速（频率）的PSS增益可调范围不小于5（标么值）40(标么值)。)有输出限幅环节。输出限幅在发电机电压标么值的0.050.10范围可调。f)具有手动投退PSS功能以及按发电机有功功率自动投退PSS功能，并显示PSS投退状态。g)PSS输出噪声小于0.005（标么值）。h)PSS调节无死区。)能进行励磁控制系统有、无补偿相频特性测量。j)能接受外部试验信号，并在PSS输入端设置信号选择开关，在AVR内PSS输出嵌入点设置信号选择开关。k)能定义内部变量输出，供外部监测和求波。)数字式PSS应能在线显示、调整和保存参数，时间常数以s表示，增益和限幅值以标么化表示，参数以十进制表示。
