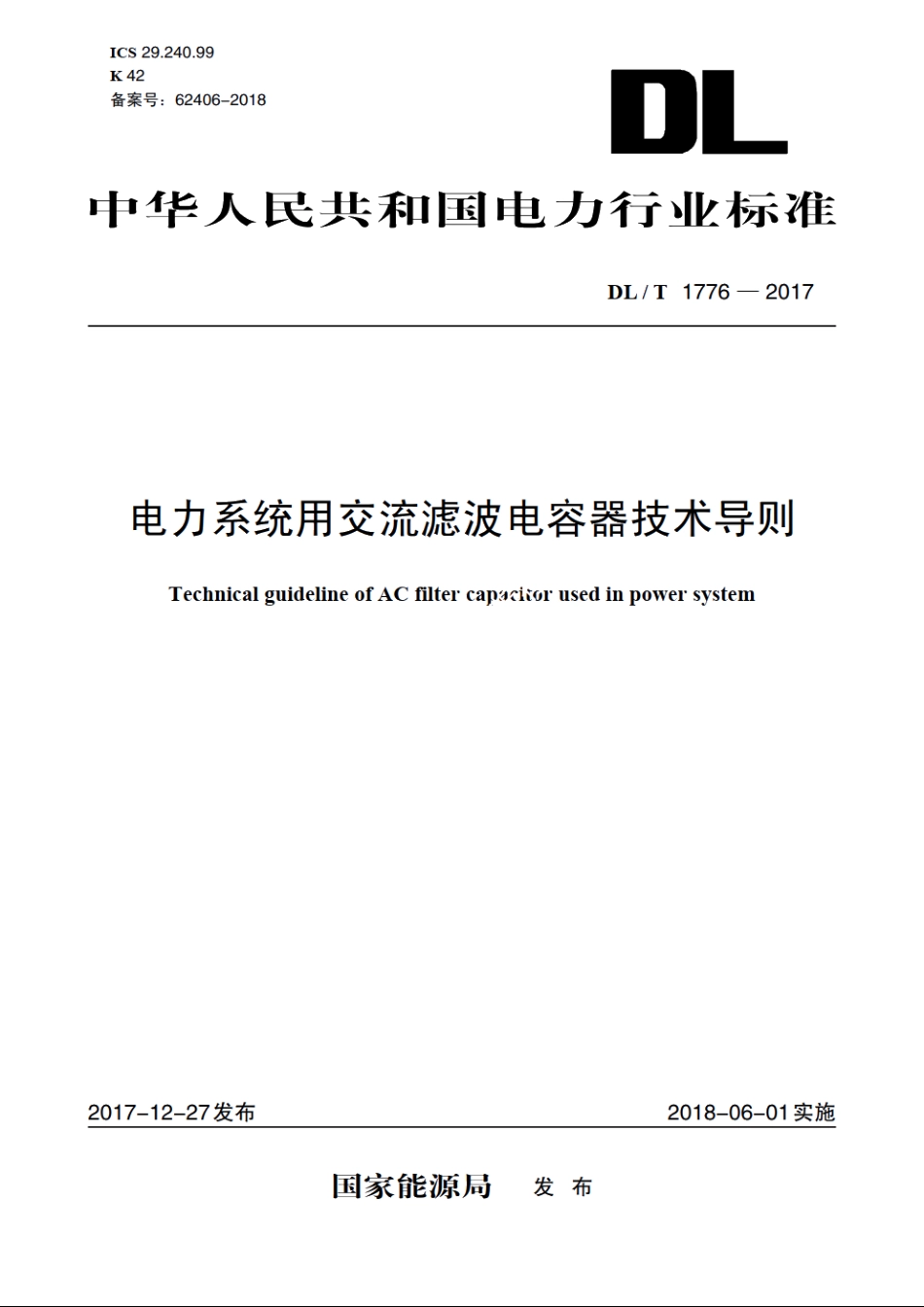

电力系统用交流滤波电容器技术导则 DLT 1776-2017.pdf

DL/T1776-2017电力系统用交流滤波电容器技术导则1范围本标准规定了电力系统用交流滤波电容器的使用条件、质量要求和试验等方面的基本要求。本标准适用于1kTV以上滤除交流侧谐波并在基波频率50Hz或60Hz下提供无功补偿的交流滤波电容器。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T11024.2标称电压1kV以上交流电力系统用并联电容器第2部分：耐久性试验GB/T11024.4标称电压1kV以上电力系统用并联电容器第4部分：内部熔丝GB/T13540高压开关设备和控制设备的抗震要求GBT16927.1高电压试验技术第1部分：般定义.5试验要求GB/T28543电力电容器噪声测量方法3术语和定义、缩略语3.1术语和定义下列术语和定义适用于本文件。3.1.1电容器元件（或元件）capacitor element(element)由电介质和被它隔开的两个电极所构成的部件。3.1.2电容器单元（单元）capacitor unit(unit)由个或多个电容器元件经串并联连接后组装于同外壳中，电极经引出端子引出的组装体。3.1.3串联段series section所有并联连接在起的电容器单元。3.1.4电容器台架capacitor rack由支撑构架及安装于其上的个或多个串联段、绝缘子、电容器连接线所构成的组装体。3.1.5电容器组capacitor bank个或多个相互由绝缘子（支柱或悬式）绝缘的电容器台架及连接线等附件构成的塔式或悬挂式组装体。3.1.6电容器capacitor本标准中，“电容器”词是当不需要特别强调“电容器单元”或“电容器组”的不同含义时的DL/T1776-2017用语。3.1.7交流滤波器电容器组C1 ilter capacitor bank C1与其他配件，例如电抗器和电阻器串联连接在起，对种或多种谐波电流提供低阻抗通道的电容器组。3.1.8额定频率rated frequency接入系统的标称频率。3.1.9C1的额定电容rated capacitance of ClCpx设计C1时所采用的电容值，由购买方在技术规范书中给出。3.1.10C1中电容器单元的额定电容rated capacitance of a capacitor unit in C1C、构成C1的电容器单元的设计电容量。由下式给出：G=Cox5（1P式中：S一电容器组中的电容器单元串联段数：P一电容器组中的电容器单元并联数。3.1.11C1的稳态基波电压steady-.state bas:wave voltage of C1U工程设计时所给出的C1上的长期稳定运行电压中频率为额定频率的电压值（有效值）。3.1.12Cl的稳态基波电流steady-state basic wave current of C1工程设计时所给出的流过C1的长期稳定运行电流中颜率为额定频率的电流值（有效值）。3.1.13主谐波电流main harmonic current工程设计时确定的滤波器（电容器）所滤除的某个频率的谐波电流，如滤波器所滤除的频率是多个，则是这几个谐波电流值的方均根值。3.1.14C1的额定电压rated voltage of C1Uox工程设计时所给出的高压电容器组c1的设计电压值。由下式给出：2
