DB45T 2412-2021 深水抗风浪网箱安装技术规程.pdf

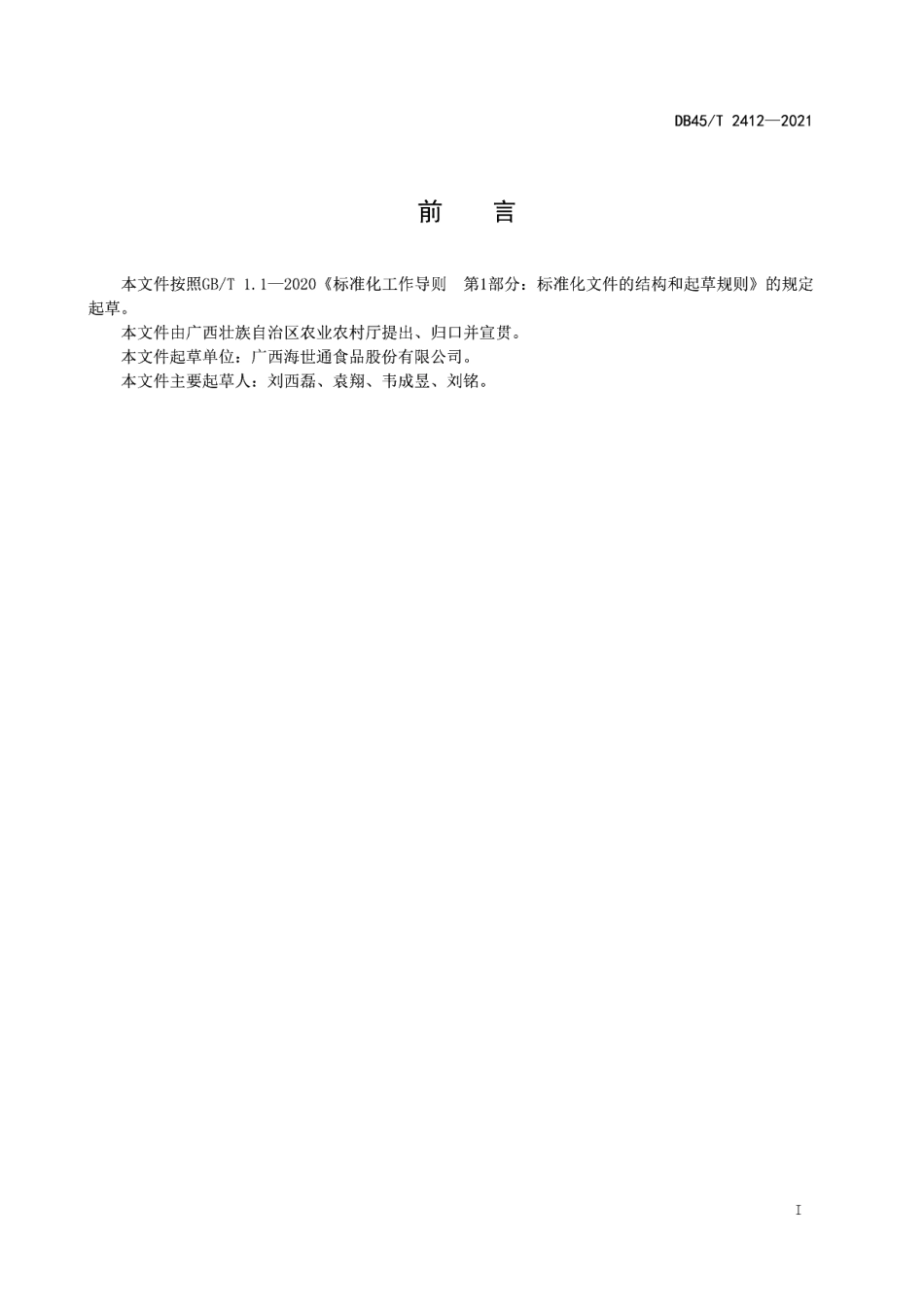

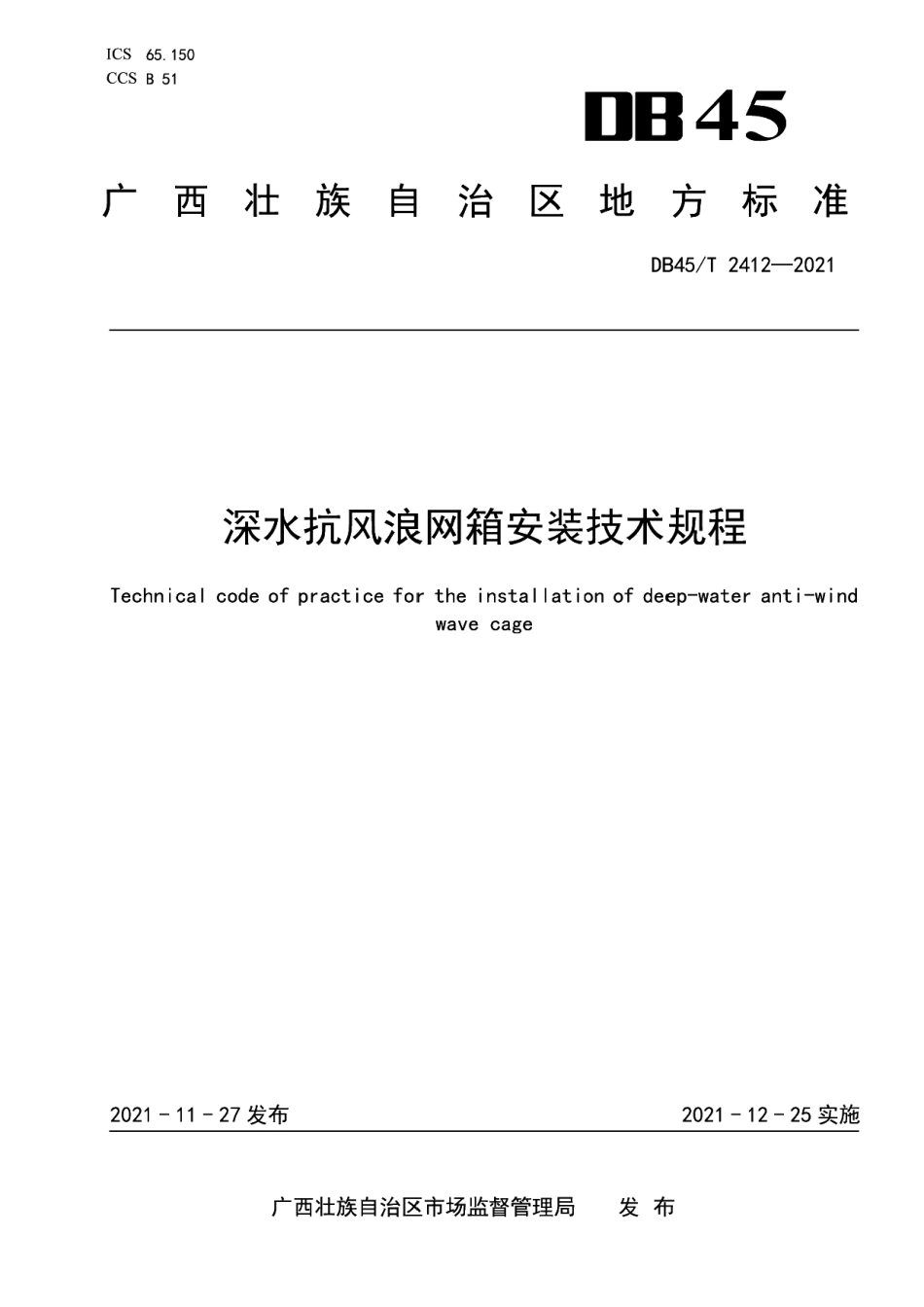

ICS65.150CCS B 510845广西壮族自治区地方标准DB45/T24122021深水抗风浪网箱安装技术规程Technical code of practice for the instal lation of deep-water anti-windwave cage2021-11-27发布2021-12-25实施广西壮族自治区市场监督管理局发布DB45/T24122021前言本文件按照GB/T1.1一2020标准化工作导则第1部分：标准化文件的结构和起草规则的规定起草。本文件由广西壮族自治区农业农村厅提出、归口并宜贯。本文件起草单位：广西海世通食品股份有限公司。本文件主要起草人：刘西磊、袁翔、韦成昱、刘铭。IDB45/T2412-2021深水抗风浪网箱安装技术规程1范围本文件规定了深水抗风浪网箱安装的技术要求。本文件适用于广西行政区域内浮力式HDPE框架抗风浪养殖网箱的选择、制作和安装。2规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件：不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T548锚技术条件GB/T8806塑料管道系统塑料部件尺寸的测定GB/T13663.1给水用聚乙烯(PE)管道系统第1部分：总则GB/T13663.2给水用聚乙烯(PE)管道系统第2部分：管材GB/T18673渔用机编网片GB/T18674渔用绳索通用技术条件CJJ63聚乙烯燃气管道工程技术标准3术语和定义下列术语和定义适用于本文件。3.1浮力式HDPE框架抗风浪养殖网箱以HDPE材料构建，单只周长A心m,设置于最低潮水深或等深线10m海域且浮于水面的抗风浪圆型网箱。3.2主浮管由250mm的HDPE材料组装成的用于抵御网箱浮力系统和箱体结构负载变形、绑缚及支撑网衣的圆环封闭浮管。3.3工字架由聚乙烯注塑件构建，用于主浮管加固及与扶手之间连接固定的工字型架构。3.4扶手由110mm的聚乙烯管材制成，安装在主浮管上，用于对操作者的防护和绑缚网衣的圆环封闭扶杆。DB45/T2412-20213.5立柱由125mm的聚乙烯管材，竖立安装在主浮管上用于支撑扶手的支柱。4浮力式HDPE框架抗风浪养殖网箱构成4.1框架系统4.1.1框架材料4.1.1.1主浮管由2条250mm的HDPE管经热熔焊接成全封闭的圆环，内外管由高密度聚乙烯工字架连接固定。其规格与材料应符合表1的规定，其规格与网箱直径的关系应符合表2的规定。其规格的测量方法按照GB/T8806的要求进行检验。表1规格及材料公称外径de/偏差公称壁厚e.名称编号用途材料mmmmPEC1100110,SDR1110栏杆高密度聚乙烯塑料PEC1250125,SDR13.69.2立柱高密度聚乙烯塑料PEC2500250,SDR1714.8扶手高密度浆乙烯塑料表2主浮管规格与网箱直径的关系名称主浮管规格与网箱直径的关系网箱直径12.7319.1125.4738.22土主浮管直径250315330350mm4.1.1.2扶手管由1条圆形、中空的茶乙烯塑胶管经热熔焊接成全封闭的圆环。其规格的测量方法按照GB/T8806的要求进行检验。4.1.1.3工字架由双孔HDPE管套、110mm35)mm管材和110mm350mm等径三通经热（电）熔或使用插销连接成整体结构。其中双孔HDPE管套为抗风浪网箱花架专用管件，由模具压力注塑制造，其最薄处的厚度20mm。110mm250mm管材和110mm350mm等径三适的壁厚15mm。工字架沿框架周长均匀分布，间距1.5m一2.0m。4.1.2框架规格周长40m120m。4.1.3框架质量4.1.3.1聚乙烯网箱管材主要选用PE80和PE100聚乙烯材料，管材选用应符合GB/T13663.1和GB/T13663.2的规定。4.1.3.2双孔HDPE管套表面应光滑、平整，不应有凹坑、裂缝、气泡等缺陷。DB45/T2412-20214.1.3.3网箱框架装配时，管材、管件热焊接的工艺与质量要求应符合CJJ63的规定。4.2箱体系统4.2.1箱体结构箱体为圆柱体状，由网衣构成，网底（盖）缩结后的直径较框架的内径小5cm。4.2.2箱体高度7.0m12.5m。4.2.3网衣材料聚乙烯网片。4.2.4网目与网线规格应符合GB/T18673和GB/T18674的规定。抗风浪网箱的网衣网目与网线规格应符合3的规定。表3抗风浪网箱的网衣网目与网线规格网目规格网片类型35mm50mm60mm65 mm75 mmPA经编PA23tex/48PA23tex/60PA23tex/78-90PA23tex/96210D/120PE绞捻PE36tex/664.3沉子使用铅块、铸铁块、圆柱形混凝土预制件或石块等作为沉子，每只沉子的沉降力300N。每口网箱宜在网底圆周边等距离悬挂668只沉子，调节至沿主浮力管周长均匀分布的每米沉降力150N。沉子除与网衣相连外，还应使用PE绳索与上框架连接，连接的绳索长度应大于箱体高度。4.4锚泊系统4.4.1锚材料应符合GB/T548的规定。锚的材料及规格应符合表4的规定。表4锚的材料及规格类型材料规格数馆备注锄头型锚铸铁200kg6个以1口为一组石墩花岗岩或钢筋混凝土1.5t4t3个以1口为组4.4.2锚绳材料锚绳的材料及规格应符合表5的规定。
