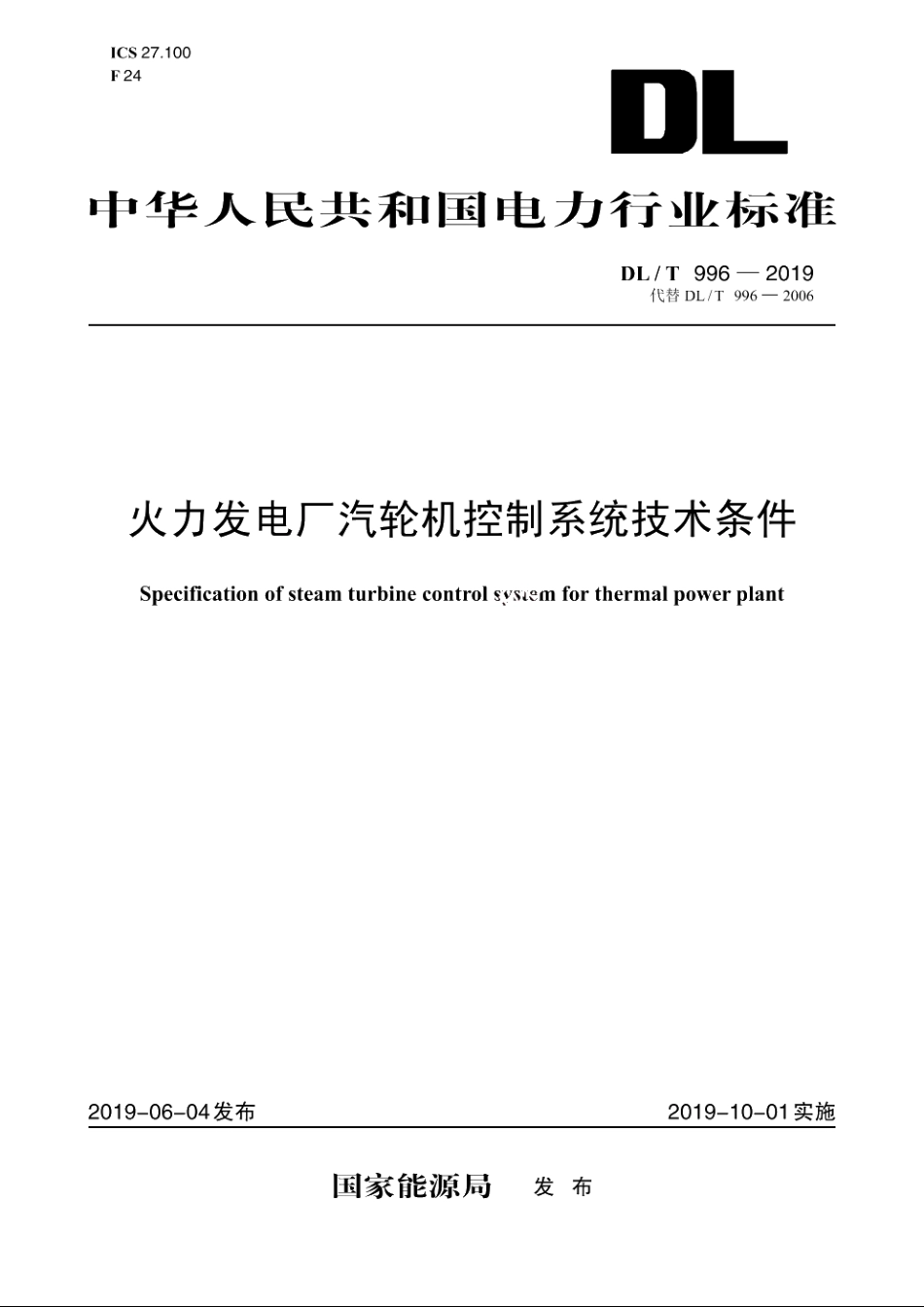

火力发电厂汽轮机控制系统技术条件 DLT 996-2019.pdf

DL/T996一2019火力发电厂汽轮机控制系统技术条件1范围本标准规定了火力发电厂汽轮机控制系统的功能、性能和技术要求。本标准中的汽轮机控制系统包括数字式电液控制系统(digital electro-hydraulic control system,DEH)和给水泵汽轮机数字式电液控制系统(MEH)。本标准适川于新建或改扩建火电厂单机容量300MW及以上机组的汽轮机控制系统，其他容量机组的汽轮机控制系统可参照执行。火电厂其他驱动式汽轮机控制系统可参照本标准的有关部分执行。2规范性引用文件下列文件对本文件的应用是必不可少的。凡是注口期的引用文件，仅注口期的版本适用于本文件。凡是不注口期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GBT2421.1电工电子产品环境试验概述和指南GB/T4208外克防护等级(IP代码)GB/T7596电厂运行中矿物涡轮机油质量GB11120涡轮机油GB/T13384机电产品包装通用技术条件GB/T17214.1工业过程测量和控制装肾工作金件第1部分：气候条件GB/T17626.2电磁兼容试验和测量歧术静电放电抗扰度试验GBT17626.3电磁兼容试验和测量共术射频电磁场辐射抗扰度试验GBT17626.4电磁兼容试验和测量技术电快速瞬变脉冲群抗扰度试验GB/T17626.5电磁兼容试验和测量技术浪涌（冲击）抗扰度试验G/T17626.8电磁兼容试验和测量技术工频磁场抗扰度试验GB/T17626.11电憾兼容试验和测量技术电压暂降、短时中断和电压变化的抗扰度试验GBT18271.3过程测量和控制装置通用性能评定方法和程序第3部分：影响量影响的试验GB/T26863一2011火电站监控系统术语GBT29247工业自动化仪表通用实验方法GBT30372火力发电厂分散控制系统验收导则GB/T30370火力发电机组一次调频试验及性能验收导则GB50229火力发电厂与变电所设计防火规范DLT571电厂用磷酸抗燃油运行与维护导则DLT656火力发电厂汽轮机控制及保护系统验收测试规程DLT701火力发电厂热工自动化术语3术语和定义DLT701界定的以及下列术语和定义适用于本文件。为了使于使用，以卜重复列出了DLT701中的某些术语和定义。3.1数字式电液控制系统digital electro-.hydraulic control system;DEH由按电气原理设计的敏感元件、数字电路（计算机），以及按液压原理设计的放人元件和液压伺服
