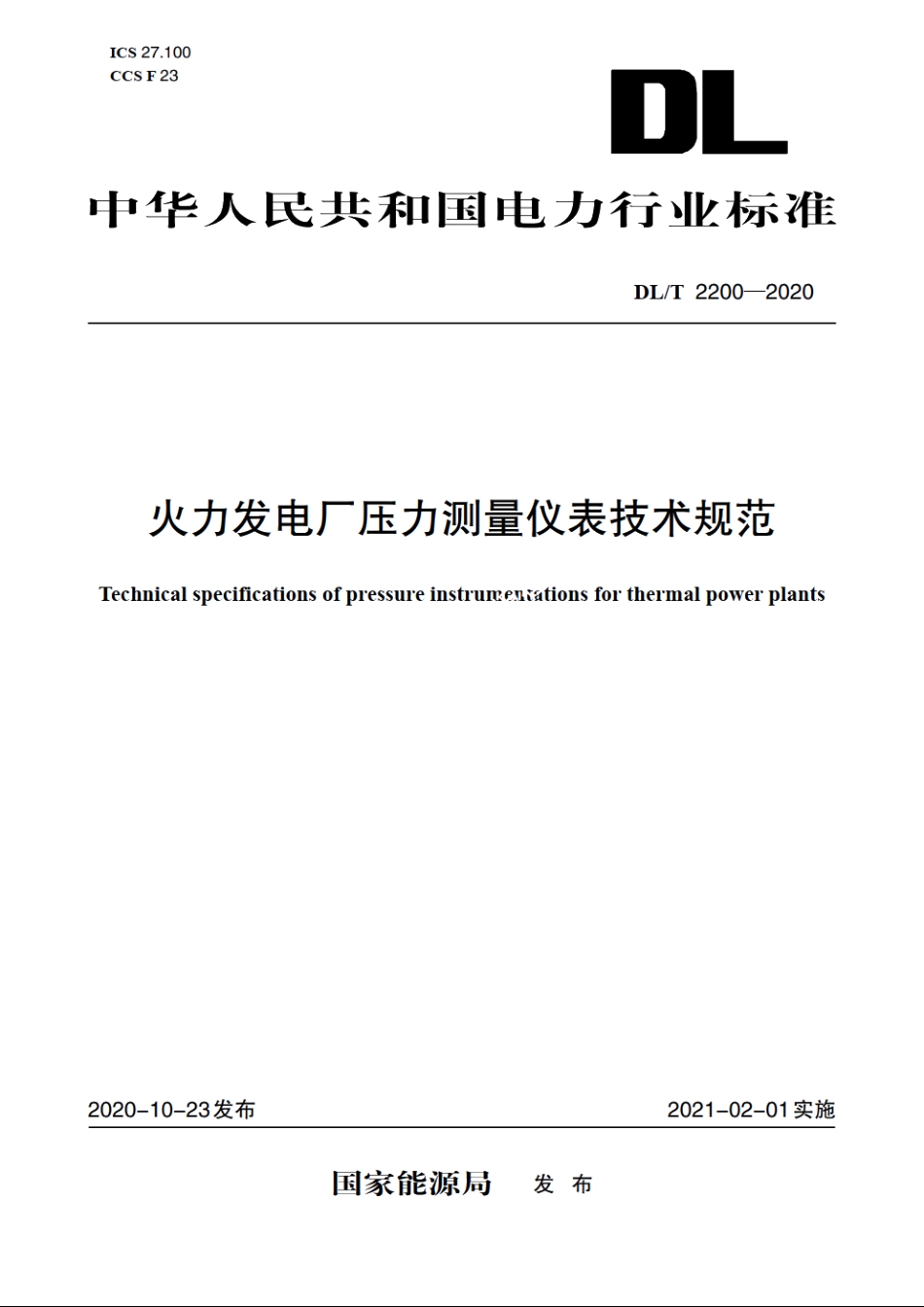

火力发电厂压力测量仪表技术规范 DLT 2200-2020.pdf

DL/T2200-2020火力发电厂压力测量仪表技术规范1范围本文件规定了火力发电厂压力测量仪表（包括压力表、差压表、压力开关、差压开关、压力变送器、差压变送器)的技术条件、安装与验收、检修与维护、技术管理要求。本文件适用于常规火力发电厂、压水堆核电站常规岛压力测量仪表，不适用于计量检定用标准压力仪表。2规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件：不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T4208外壳防护等级(IP代码)GB/T22239信总安全技术网络安全等级保护基本要求GB/T26863一2011火电站监控系统术语GB/T27504一2011压力表误差表GB/T27505压力控制器GB50058爆炸危险环境电力装置设计规范DL/T261火力发电厂热工自动化系统可性评估技术导则DLT774火力发电厂热工自动化系充检修运行维护规程DL/T5175火力发电厂热工控制系设计技术规定DL/T5182一2004火力发电厂热工自动化就地设备安装、管路、电缆设计技术规定DL5190.4一2019电力建设施工技术规范第4部分：热工仪表及控制装置DL/T5210.4一2018电力建设施工质量验收规程第4部分：热工仪表及控制装置DL/T5428火力发电厂热工保护系统设计技术规定DL/T5512火力发电厂热工检测及仪表设计规程BT5528压力表标度及分划JJG52弹性元件式般压力表、压力真空表和真空表JJG544一2011压力控制器JJG882压力变送器TSGG0001锅炉安全技术监察规程IEC61158(所有部分)工业通信网络现场总线规范(Industrial communication networks-Fieldbusspecifications3术语和定义GB/T26863一2011界定的以及下列术语和定义适用于本文件。为了便于使用，以下重复列出了GB/T26863一2011中的某些术语和定义。3.1压力表pressure gauge以弹性敏感元件为感压元件，可直接显示压力测量值的仪表。1
