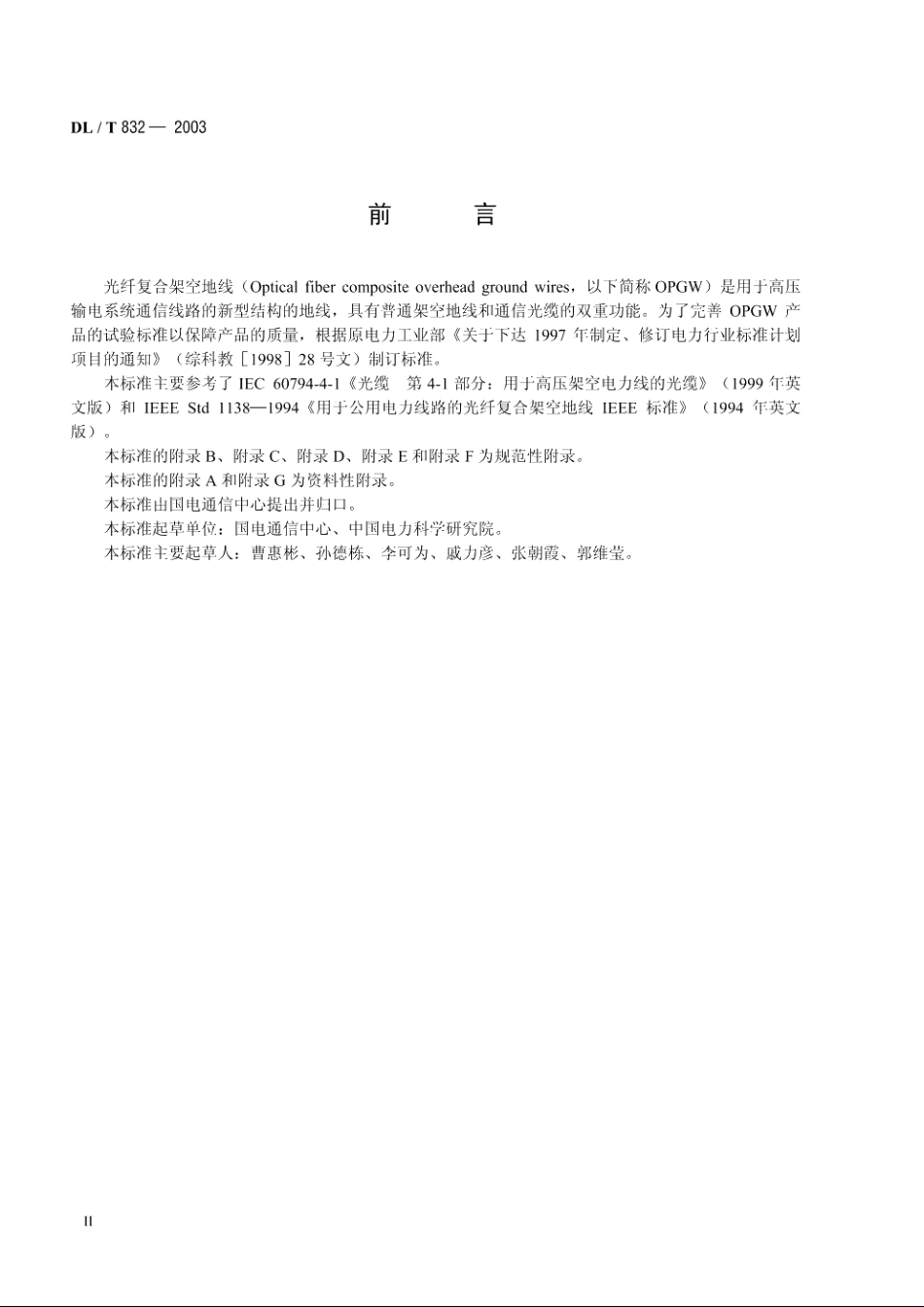

DL/T832一2003前言光纤复合架空地线(Optical fiber composite overhead ground wires,以下简称OPGW)是用于高压输电系统通信线路的新型结构的地线，具有普通架空地线和通信光缆的双重功能。为了完善OPGW产品的试验标准以保障产品的质量，根据原电力工业部关于下达1997年制定、修订电力行业标准计划项日的通知（综科教199828号文）制订标准。木标准主要参考了IEC60794-41光缆第4-1部分：用于高压架空电力线的光缆(1999年英文版)和IEEE Std1138一1994用于公用电力线路的光纤复合架空地线IEEE标准(1994年英文版)。木标准的附录B、附录C、附录D、附录E和附录F为规范性附录。木标准的附录A和附录G为资料性附录。木标准出因电通信中心提出并归口。木标准起草单位：国电通信中心、中国电力科学研究院。木标准主要起草人：曹惠彬、孙德栋、李可为、戚力彦、张朝霞、郭维莹。小DL/T832一2003光纤复合架空地线Optical fiber composite overhead ground wires(OPGW)OPGW是一种具有传统架空地线和通信能力的双重功能的线。3.2光单元optical unit山光纤和保护材料构成的部件。保护材料可以是金属的，也可以是非金属的，它可构成OPGW的承力部分，金属保护材料也可组成OPGW传输电流的部分。3.3额定拉断力rated tensile strength(RTS)按OPGW结构计算出的拉断负荷。3.4最大允许拉力maximum allowable tension(MAT)在预期的最恶劣运行条件下的最大水平拉力。3.5年平均运行张力Everyday Stress(EDS)无风无冰年平均气温卜OPGW所受张力。3.6应变限量strain margin应变限量是光纤在无纵向应变时OPGW能承受的最大应变，即光纤开始应变时光缆的应变量。4型式和规格4.1型式光纤复合架竿地线的型式由其英文缩写“OP”表示。4.2规格OPGW的规格由四部分构成，各部分用代号或数字表示。如图1所示。短路电流容量额定拉断力金属导线承载截面积光纤数量和类别图1OPGW规格的构成4.2.1光纤数量和类别光纤数量代号用光缆巾同类别光纤的实际有效数目的数字表示，当光缆巾具有不同类别的光纤时，应当分别表示，中间用“+”相连。光纤类别代号表示如下：B1.1(B1)一非色散位移单模光纤：B4一非零色散位移单模光纤：A1一50/125um渐变型多模光纤；2
