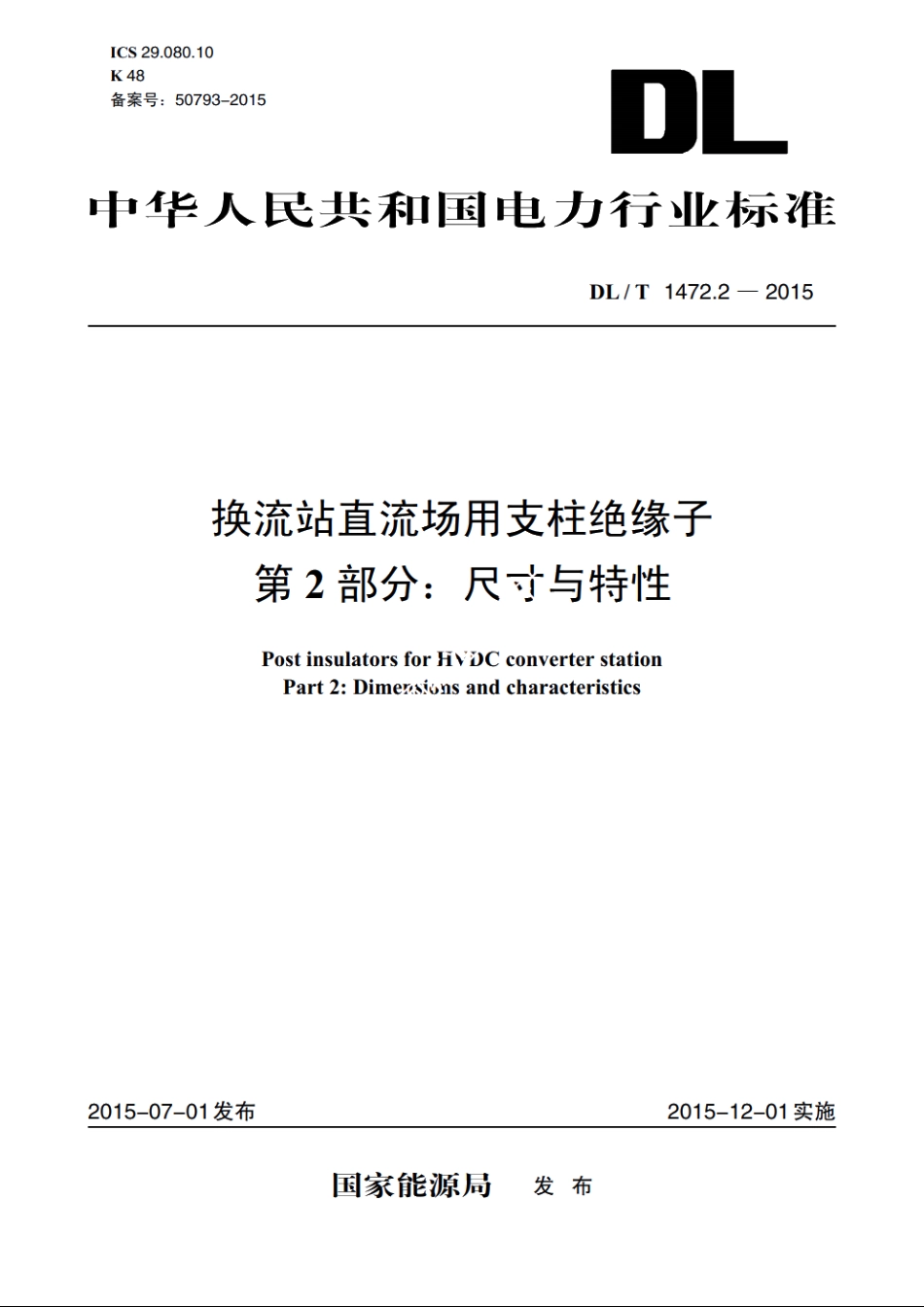

换流站直流场用支柱绝缘子 第2部分：尺寸与特性 DLT 1472.2-2015.pdf

DL/T1472.2-2015e)直流湿耐受电压（仅对户外绝缘子）：)人工污秽耐受特性。4.2机械特性4.2.1弯曲强度绝缘子机戒强度等级按规定弯曲破坏负荷确定。弯曲强度等级为：2、4、6、8、10、12.5、16、20、25、31.5、40kN.非直立安装绝缘子的适宜强度规定值应由供需双方协议。4.2.2扭转强度扭转强度等级为：6、8、10、12、16、20kNm.4.2.3其他要求绝缘子的拉伸或压缩强度不作规定。用于支撑平波电抗器或有特殊安装方式（如倒装）的支柱绝缘子，可能要求另外的机械特性（如拉伸负荷、压缩负荷)，在这种情况下，机械特性值由供需双方协议。4.3尺寸特性各电乐等级的主要标准尺寸见表1一表10。)母线用户外支柱瓷绝缘子主要标准尺寸见容i:b)隔离开关用户外支柱瓷绝缘子主要标难尺寸见表2：C)户内（阀厅）用支柱瓷绝缘子主要往尺寸见表3：d)母线用户外支柱瓷绝缘子（喷涂RV防污闪涂料）主要标准尺寸见表4：)平波电抗器用户外支柱瓷绝缘子（喷涂RTV防污闪涂料）主要标准尺寸见表5：)隔离开关用户外支柱瓷绝缘了（喷徐RTV防污闪涂料）主要标准尺寸见表6：g)母线用户外支柱复合绝缘子主要标准尺寸见表7：h)平波电抗器用户外支柱复合绝缘子主要标准尺寸见表8：)母线用户内支柱复合绝缘子主要标准尺寸见表9：)平波电抗器用户内支柱复合绝缘子主要标准尺寸见表10。4.3.1尺寸偏差绝缘子的尺寸偏差满足GB/Z24839的规定。4.3.2统一爬电比距绝缘子的形式和统一爬电比距(USCD)的选取应根据现场污秽度、制造水平、运行经验等综合确定，并需考虑绝缘子伞形和绝缘件直径的影响。对于使用RTV防污闪涂料的户外支柱瓷绝缘子，其统一爬电比距可适当减小，具体由供需双方协商确定。常用的统一爬电比距系列如下：a)户外用支柱瓷绝缘子：48、54、60、64、68mm/kV。b)户内用支柱瓷绝缘子：14、18、25、31mm/kV。c)户外、户内用支柱复合绝缘子：50、54、58、62mmkV.为便于使用，附录A列出了工程实际使用的绝缘子典型参数。2
