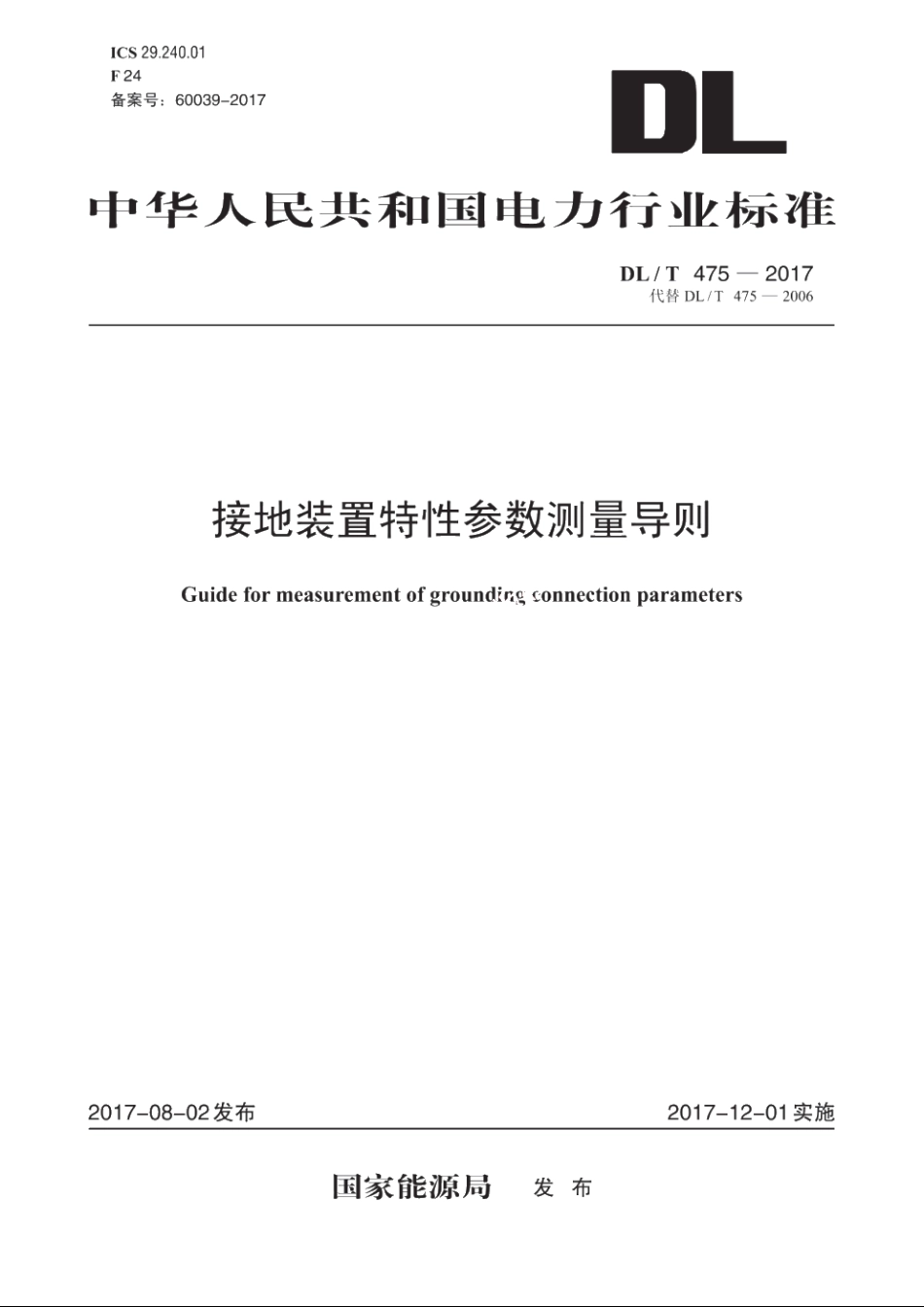

接地装置特性参数测量导则 DLT 475-2017.pdf

DL/T475一2017阻值，也称为电气导通性。3.7接地阻抗ground impedance接地装置对远方电位零点的阻抗。注：数值上为接地装置与远方电位零点间的电位差，与通过该接地装置流入地中的电流的比值。接地阻抗Z值是一个复数，接地电阻R是其实部，接地电抗X是其虚部。传统说法中的接地电阻值实际上是接地阻抗的模值。通常所说的接地阻抗，是指按工频电流求得的工频接地阻抗。3.8分流和地网分流系数ground wire shunting and the current split factor接地装置内发生接地短路故障时，通过架空避雷线和电缆两端接地的金属屏蔽向地网外流出的部分故障电流称为分流，它导致经接地网实际散流的故障电流减少。经接地网散流的故障电流与总的接地短路故障电流之间的比值称为地网分流系数。3.9场区地表电位梯度分布surface potential distribution当接地短路故障电流流过接地装置时，被试接地装置所在的场区地表面形成的电位梯度分布。地面上水平距离为1.0m的两点间的电位梯度称为单位场区地表电位梯度。3.10跨步电位差step potential difference当接地短路故障电流流过接地装置时，地面上水平距客为1.0m的两点间的电位差。3.11接触电位差touch potential difference当接地短路故障电流流过接地装置时，在地.上距设备水平距离1.0m处与沿设备外壳、架构或墙壁离地面的垂直距离2.0m处两点间电位差！3.12接地装置的特性参数parameters of grounding device接地装置的电气完整性、接地阻抗、分流及地网分流系数、场区地表电位梯度分布、接触电位差、跨步电位差等参数或指标。注：除了电气完整性，其他参数为工频特性参数。3.13电流极current electrode为形成测试接地装置的接地阻抗、场区地表电位梯度分布等特性参数的电流回路，而在远方布置的接地极。3.14电位极potential electrode在测试接地装置的特性参数时，为测试所选的参考电位而布置的接地极。3.15直流接地极DC earth electrode在高压直流输电系统中，放置在大地或海中，在直流输电线路的一点与大地或海水间构成低阻通路，可以通过持续一定时间电流的一组导体及活性回填材料。3.16接地极线路earth electrode line连接直流换流站中性母线与接地极馈电电缆的架空或地线线路。2
