换流站运行操作导则 DLT 349-2010.pdf

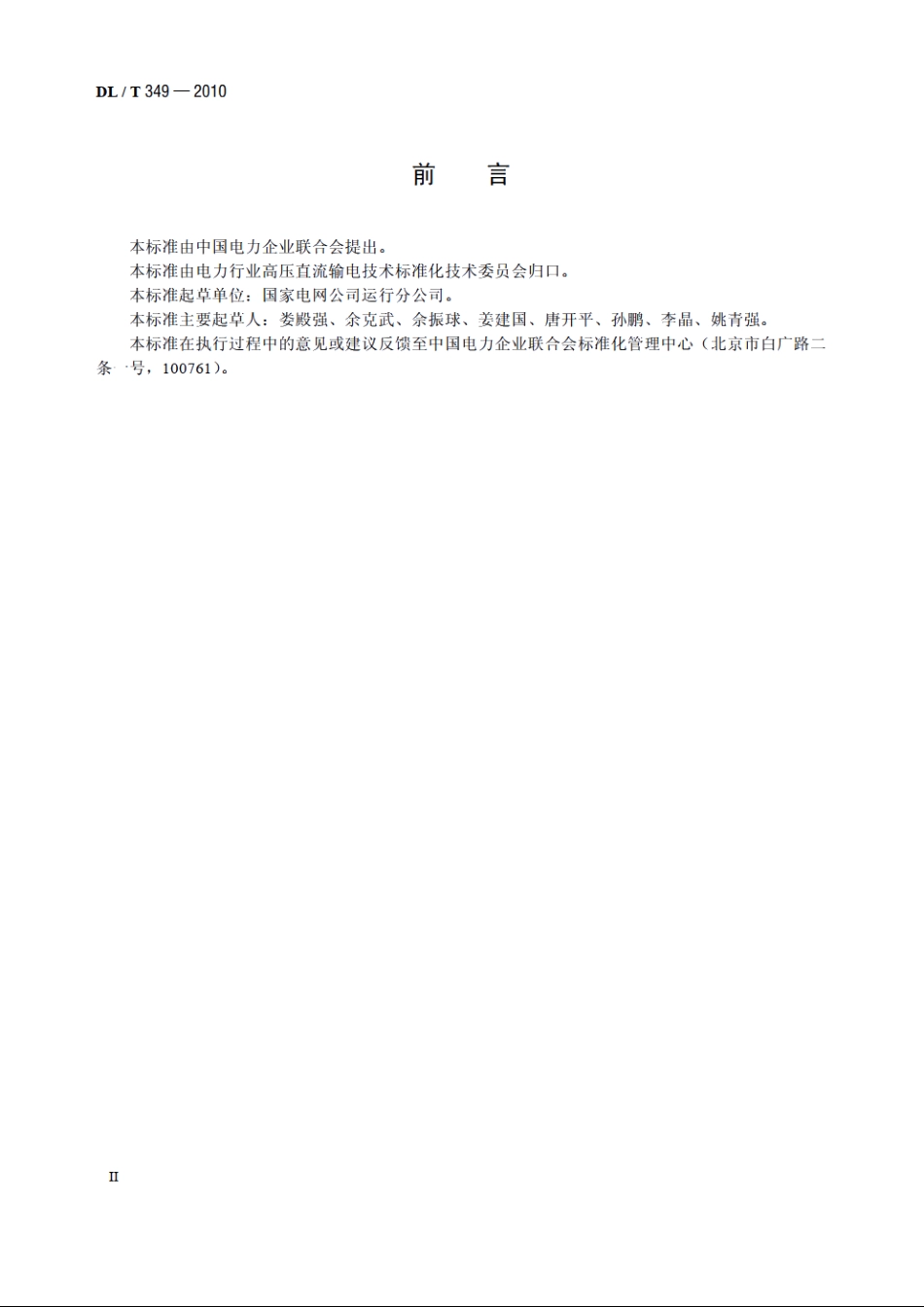

DL/T349-2010前言本标准由中因电力企业联合会提出。本标准由电力行业高压直流输电技术标准化技术委员会归口。本标准起草单位：国家电网公同运行分公司。本标准主要起草人：娄殿强、余克武、余振球、姜建国、唐开平、孙鹏、李晶、姚青强。本标准在执行过程中的意见或建议反馈至中国电力企业联合会标准化管理中心（北京市白广路二条号，100761).DL/T349-20103.7独立（站控级）Separate在独立（站控级）方式下两站各自操作，通过站间电话通信协调完成。3.8极隔离Pole Isolated直流极母线与直流线路隔离，且中性线与接地极线路隔离。3.9极连接Pole Connected极母线与直流线路相连接，中性线与接地极线路相连接。3.10极开路试验Open Line Test直流系统在换流站本侧或对侧极母线隔离开关拉开的状态下解锁，用米检验直流设备和直流线路绝缘水平，以及直流输电线路是否完好和控制系统是否正常。4运行操作的执行依据4.1属于调度管辖范围设备的操作应根据值班调度员指令执行。4.2非调度管辖范围设备的操作应根据换流站运行值班负责人指令执行。4.3设备发生直接威胁人身、电网、设备安全的紧急情况时，运行人员有权立即进行事故处理操作解除危险，并立即报告。5运行操作的基本条件5.1有与现场次设备和实际运行方式相符的次系分模拟图（包括各种电子接线图）。5.2操作设备应具有明显的标志，包括：命名，知号、分合指示、旋转方向、切换位置的指示以及设备相色等。5.3高压电气设备应安装完善的防误操作贫装置，防误操作闭锁装置不得随意退出运行。5.4现场具备相应的操作工具和安全防护器具。6运行操作的方式6.1运行操作可以通过程序操作、遥控操作、就地操作完成。程序操作、遥控操作的设备应满足有关技术条件。62运行操作方式应按照程序操作、遥控操作、就地操作的优先顺序选择进行，当上级操作方式不可用，且下级操作方式满足防误操作闭锁条件时，可选择下级操作方式进行。6.3直流操作般采用顺控操作，也可以分项操作。7运行操作流程及相关规定7.1发令受令7.1.1运行值班负责人接受值班调度员指令应遵守全国互联电网调度管理规程（试行）的有关规定。7.12运行操作应根据值班调度员或运行值班负责人的指令，受令人复诵无误后执行。7.1.3发令人发布指令应准确、清晰，使用规范的调度术语和设备双重编号，即设备名称和编号。71.4操作人员（包括监护人）应了解操作目的和操作顺序。对指令有凝问时应向发令人询问清楚无误后执行。7.2填写操作票72.1填写操作票前应对被操作设备和关联设备状态、系统方式等进行检查，掌握现场实际情况。
