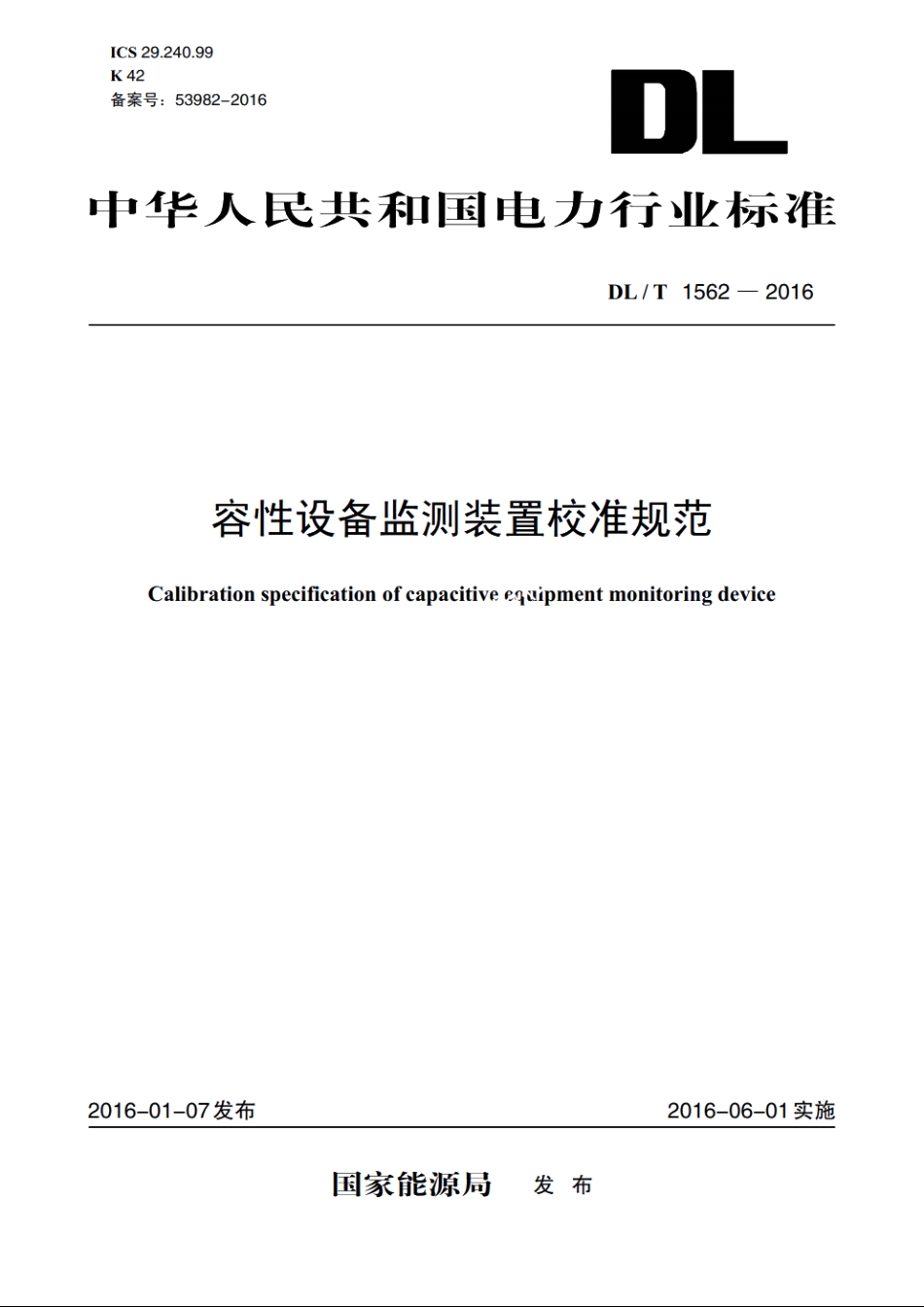

容性设备监测装置校准规范 DLT 1562-2016.pdf

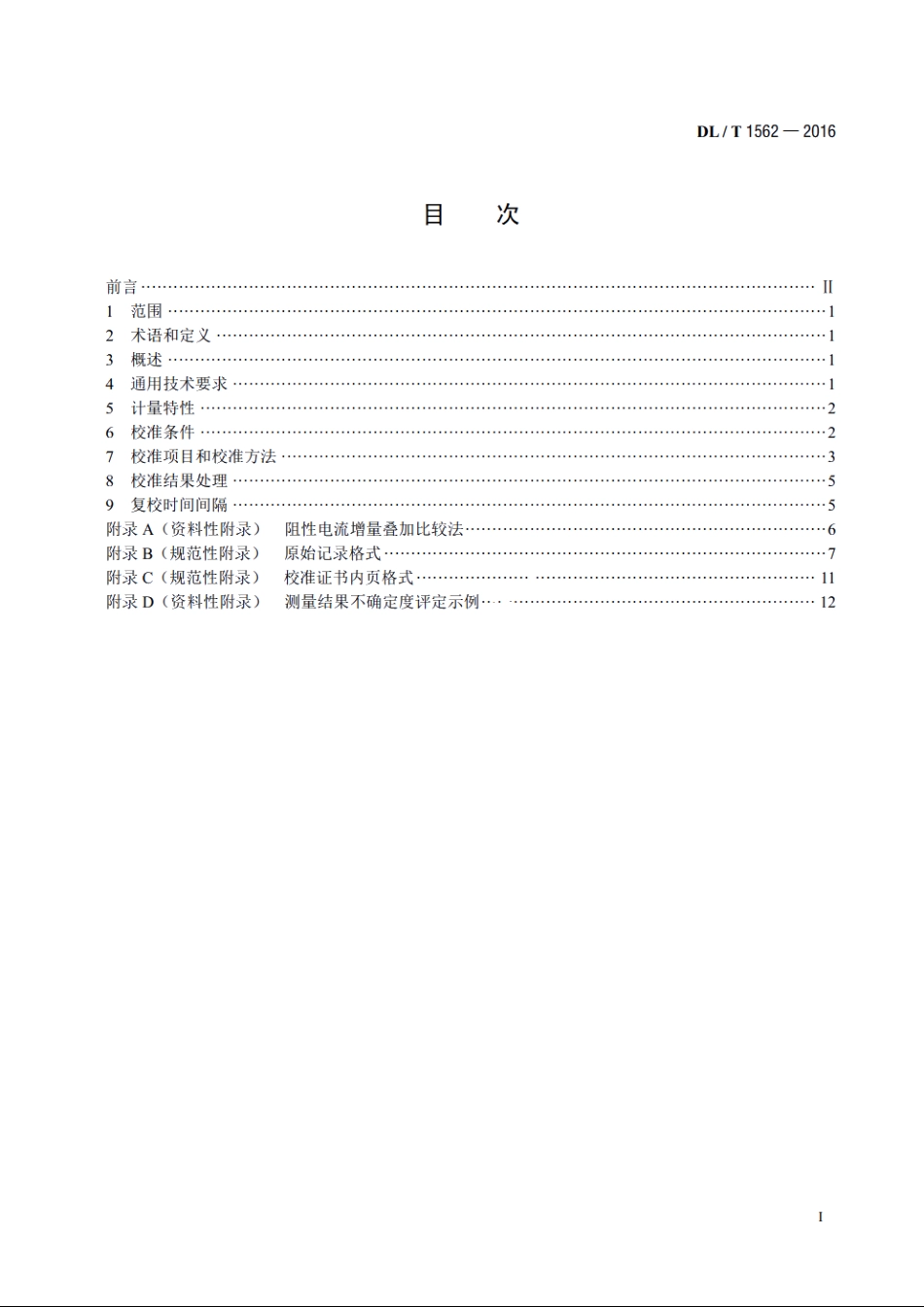

DL/T1562-2016容性设备监测装置校准规范1范围本标准规定了容性设备监测装置的技术条件、性能要求、校准条件、校准方法以及校准结果的处理和复校时间间隔等要求。本标准适用于实验室以及现场环境下的容性设备监测装置（以下简称监测装置）校准工作。2术语和定义下列术语和定义适用于本文件。2.1容性设备capacitive equipment采用电容屏绝缘结构的一次设备，如电容式电流互感器、电容式套管、电容式电压互感器等。3概慨述监测装置通过测量容性设备的全电流(I)、介质损效(D)及电容量(C)等参数来反映电力容性设备的绝缘状态。监测装置由参考电压测量部分、测量部分及相位测量部分组成。其接线方式如图1所示。母线TV0参比电压输入电流传感器电流输入8容性设备监测装置测量接地图1监测装置接线图4通用技术要求4.1供电电源对由交流工频电源供电的监测装望，供电电源应满足以下要求：一电源电压：220V(110%)：-电源频率：50Hz(12%)：一总谐波畸变率：5%。
